Артикул:
K115D002WP
Внутрений код:
SE-K115D002WP
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
130,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | Harmony K |
|
|---|---|---|

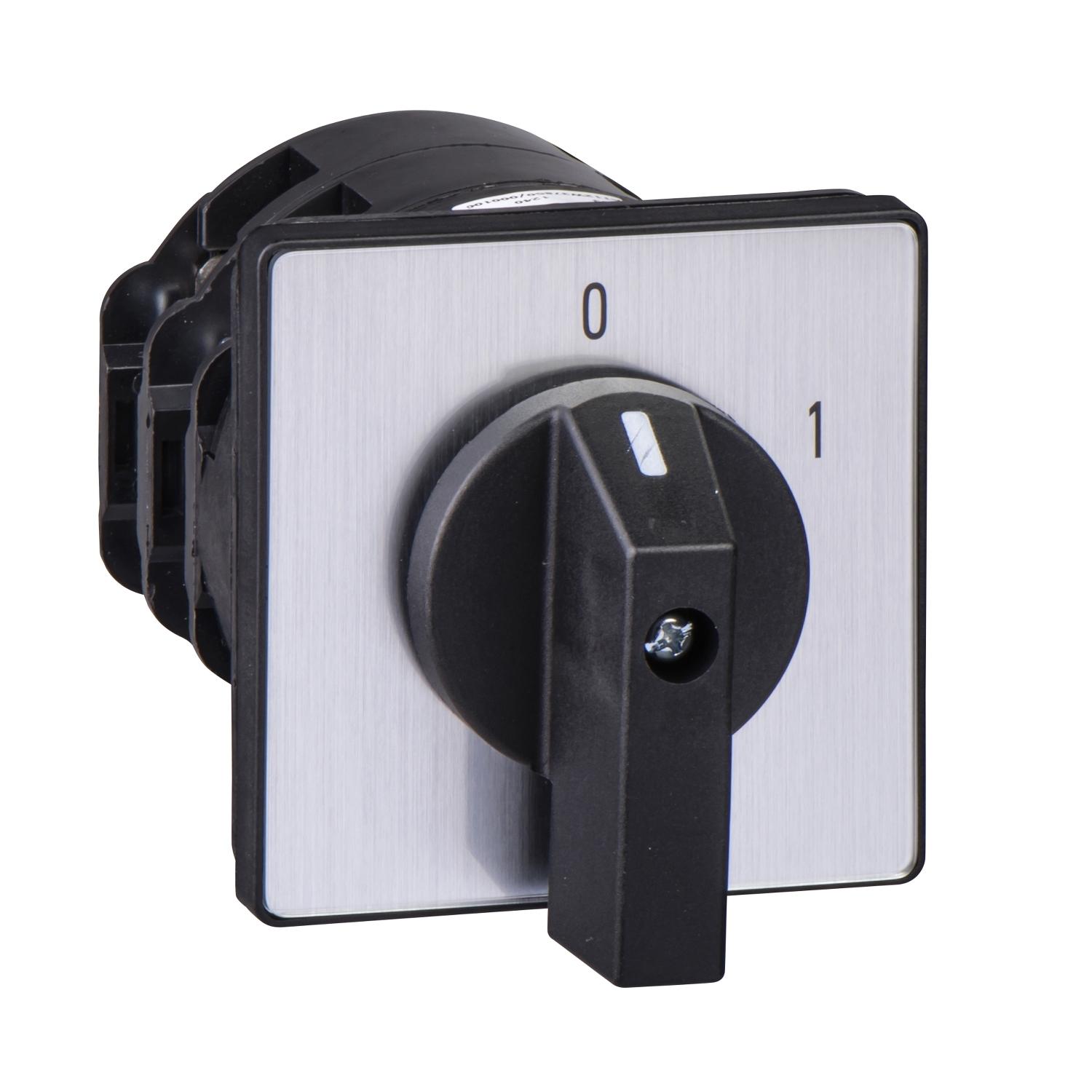

| тип устройства или его аксессуаров | Комплект кулачкового переключателя |
|
| наименование компонента | K115 |
|
| [Ith] условный тепловой ток на открытом воздухе | 115 А |
|
| монтаж изделия | Монтаж на передней панели |
|
| монтаж | 4 отверстия |
|
| тип головки кулачкового выключателя | С передней панелью 88 x 88 mm |
|
| тип рукоятки | Черный ручка |
|
| блокировка поворотной рукоятки навесным замком | Без |
|
| представление условных обозначений | С металлик экспликация, 1 - 0 - 2 черный маркировка |
|
| функция кулачкового переключателя | Реверсирующий переключатель |
|
| обратный | Без |
|
| положение ОТКЛ. | С положением "откл." |
|
| описание полюсов | 2P |
|
| коммутационные положения | Левый: 0° - 300° Вправо: 0° - 60° |
|
| степень защиты IP | IP40 в соответствии с IEC 529 IP40 в соответствии с NF C 20-010 |
| угол переключения | 60 ° |
|
|---|---|---|
| [Ui] номинальное напряжение изоляции | 690 В степень загрязнения 3 в соответствии с EN 60947-1 690 В степень загрязнения 3 в соответствии с IEC 60947-1 |
|
| номинальная рабочая мощность, Вт | 65000 Вт AC-23A / 660/690 V 3 фазы в соответствии с EN/IEC 60947-3 15000 Вт AC-23A / 220/240 V 1 фаза в соответствии с EN/IEC 60947-3 22000 Вт AC-23A / 380/440 V 1 фаза в соответствии с EN/IEC 60947-3 13000 Вт AC-3 / 380/440 V 1 фаза в соответствии с EN/IEC 60947-3 45000 Вт AC-23A / 380/440 V 3 фазы в соответствии с EN/IEC 60947-3 30000 Вт AC-3 / 660/690 V 3 фазы в соответствии с EN/IEC 60947-3 30000 Вт AC-3 / 380/440 V 3 фазы в соответствии с EN/IEC 60947-3 7500 Вт AC-3 / 220/240 V 1 фаза в соответствии с EN/IEC 60947-3 5500 Вт AC-23A / 110 В 1 фаза в соответствии с EN/IEC 60947-3 15000 Вт AC-3 / 220/240 V 3 фазы в соответствии с EN/IEC 60947-3 3700 Вт AC-3 / 110 В 1 фаза в соответствии с EN/IEC 60947-3 30000 Вт AC-23A / 220/240 V 3 фазы в соответствии с EN/IEC 60947-3 |
|
| [Iе] номинальный переменный рабочий ток | 100 А AC-21A в соответствии с EN/IEC 60947-3 |
|
| ток короткого замыкания | 15000 А |
|
| ?????? ?? ????????? ????????? | 125 А посредством картридж предохранитель, тип gG |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN 947-1 6 кВ в соответствии с IEC 947-1 |
|
| работа контактов | Медленное размыкание |
|
| прямое размыкание | С |
|
| электрическое соединение | Captive screw clamp terminals flexible, 1 x 25 mm² Captive screw clamp terminals solid, 1 x 35 mm² |
|
| момент затяжки | 2.5 Н-м |
|
| коммутационная способность, мА | 100000 мА пост. ток при 140 V 3 контакты для резистивные нагрузка (T = 1 мс) 100000 мА пост. ток при 24 В 1 контакты для индуктивн. нагрузка (T = 50 мс) 100000 мА пост. ток при 48 V 1 контакты для резистивные нагрузка (T = 1 мс) 100000 мА пост. ток при 48 V 2 контакты для индуктивн. нагрузка (T = 50 мс) 100000 мА пост. ток при 70 V 3 контакты для индуктивн. нагрузка (T = 50 мс) 100000 мА пост. ток при 95 V 2 контакты для резистивные нагрузка (T = 1 мс) 115000 мА пост. ток при 24 В 1 контакты для резистивные нагрузка (T = 1 мс) 115000 мА пост. ток при 48 V 2 контакты для резистивные нагрузка (T = 1 мс) 115000 мА пост. ток при 70 V 3 контакты для резистивные нагрузка (T = 1 мс) 33000 мА пост. ток при 30 В 1 контакты для индуктивн. нагрузка (T = 50 мс) 33000 мА пост. ток при 60 V 2 контакты для индуктивн. нагрузка (T = 50 мс) 33000 мА пост. ток при 90 V 3 контакты для индуктивн. нагрузка (T = 50 мс) |
|
| механическая износостойкость | 300000 циклы |
|
| общая ширина CAD | 88 мм |
|
| общая высота CAD | 88 мм |
|
| общая высота CAD | 128 мм |
|
| масса продукта | 0.745 кг |
| стандарты | EN/IEC 60947-3 |
|
|---|---|---|
| сертификация | CULus 120 V AC 50/60Hz 5 лс 1 фаза CULus 240 V 10 лс 1 фаза CULus 240 V 20 лс 3 фазы CULus 480 V 30 лс 3 фазы |
|
| защитное исполнение | TC |
|
| рабочая температура окружающей среды | -25...55 °C |
|
| температура окружающей среды при хранении | -40...70 °C |
|
| класс защиты от поражения электр. током | Класс II в соответствии с NF C 20-030 Класс II в соответствии с IEC 60536 |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
