Артикул:
K1H004MCH
Внутрений код:
SE-K1H004MCH
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
106,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | Harmony K |
|
|---|---|---|

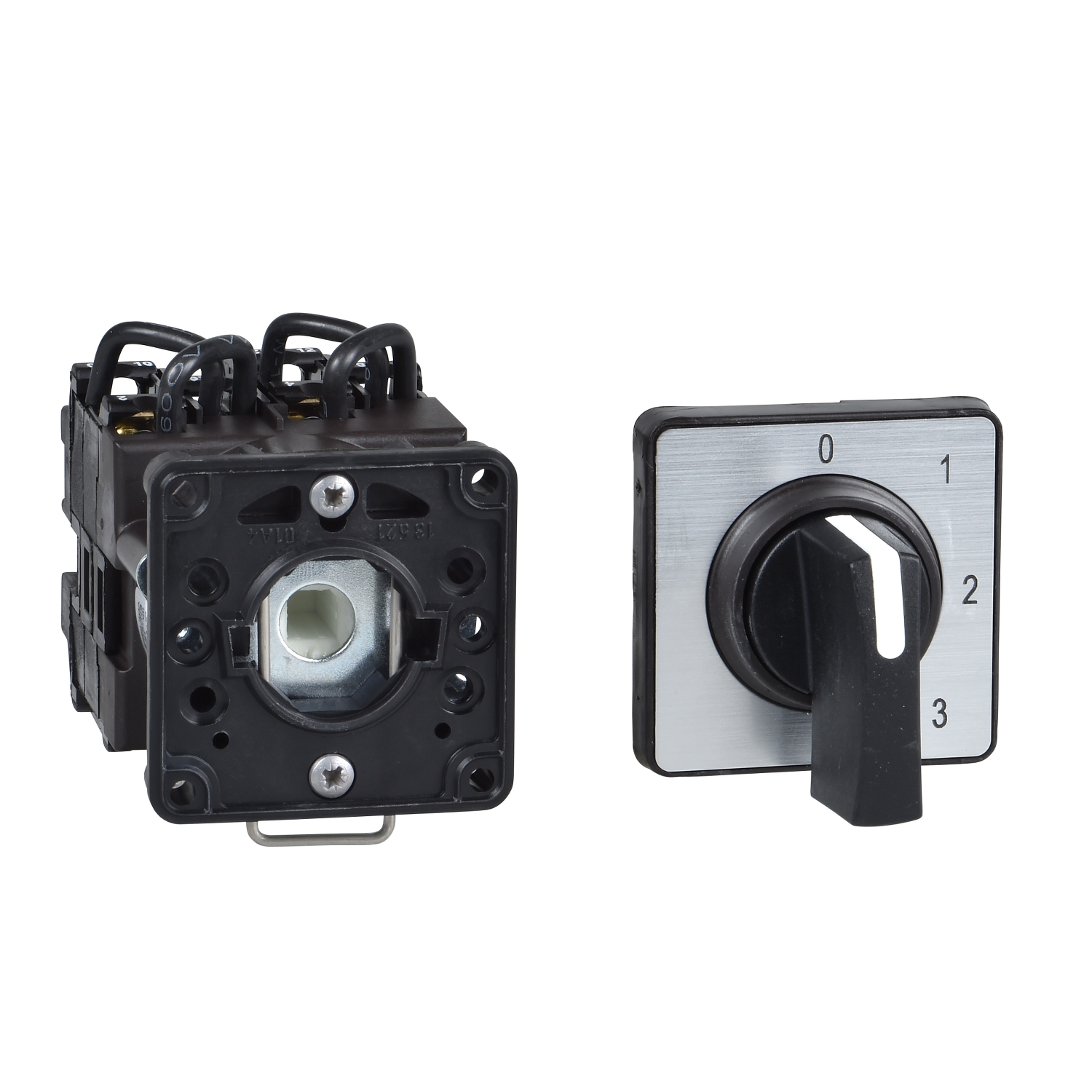

| тип устройства или его аксессуаров | Комплект кулачкового переключателя |
|
| наименование компонента | K1 |
|
| [Ith] условный тепловой ток на открытом воздухе | 12 А |
|
| монтаж изделия | Монтаж на передней панели |
|
| монтаж | Отверстие Ø 22 мм |
|
| тип головки кулачкового выключателя | С передней панелью 45 x 45 mm |
|
| тип рукоятки | Черный ручка, длина = 35 мм |
|
| блокировка поворотной рукоятки навесным замком | Без |
|
| представление условных обозначений | С металлик экспликация, 0 - 1 - 2 - 3 - 4 черный маркировка |
|
| функция кулачкового переключателя | Выключатель амперметра |
|
| обратный | Без |
|
| тип измерений | Для 4 цепей |
|
| положение ОТКЛ. | С положением "откл." |
|
| коммутационные положения | Вправо: 0° - 60° - 120° - 180° - 240° |
|
| степень защиты IP | IP65 в соответствии с IEC 529 IP65 в соответствии с NF C 20-010 |
| угол переключения | 60 ° |
|
|---|---|---|
| [Ui] номинальное напряжение изоляции | 690 В степень загрязнения 3 в соответствии с IEC 60947-1 |
|
| [Ithe] условный тепловой ток в закрытом корпусе | 10 А |
|
| номинальная рабочая мощность, Вт | 1500 Вт AC-3 / 500 V 3 фазы в соответствии с IEC 60947-3 10500 Вт AC-21 / 500...660 V 3 фазы в соответствии с IEC 60947-3 1500 Вт AC-3 / 400 V 1 фаза в соответствии с IEC 60947-3 2200 Вт AC-23A / 690 V 3 фазы в соответствии с IEC 60947-3 1500 Вт AC-23A / 230 В 3 фазы в соответствии с IEC 60947-3 2200 Вт AC-23A / 500 V 3 фазы в соответствии с IEC 60947-3 2200 Вт AC-23A / 400 V 3 фазы в соответствии с IEC 60947-3 4800 Вт AC-21 / 230 В 3 фазы в соответствии с IEC 60947-3 1100 Вт AC-3 / 230 В 3 фазы в соответствии с IEC 60947-3 600 Вт AC-3 / 230 В 1 фаза в соответствии с IEC 60947-3 1500 Вт AC-3 / 400 V 3 фазы в соответствии с IEC 60947-3 8300 Вт AC-21 / 400 V 3 фазы в соответствии с IEC 60947-3 1500 Вт AC-3 / 690 V 3 фазы в соответствии с IEC 60947-3 |
|
| [Iе] номинальный переменный рабочий ток | 1 А при 500 V AC-15 в соответствии с IEC 60947-5-1 2 А при 400 V AC-15 в соответствии с IEC 60947-5-1 3 А при 230 В AC-15 в соответствии с IEC 60947-5-1 1.8 А при 690 V AC-3 3 фазы в соответствии с IEC 60947-3 2.8 А при 500 V AC-3 3 фазы в соответствии с IEC 60947-3 2.8 А при 690 V AC-23A 3 фазы в соответствии с IEC 60947-3 3.3 А при 400 V AC-3 3 фазы в соответствии с IEC 60947-3 3.8 А при 500 V AC-23A 3 фазы в соответствии с IEC 60947-3 4.6 А при 230 В AC-3 3 фазы в соответствии с IEC 60947-3 4.8 А при 400 V AC-23A 3 фазы в соответствии с IEC 60947-3 5.6 А при 230 В AC-23A 3 фазы в соответствии с IEC 60947-3 |
|
| электрическая износостойкость | 1000000 циклы AC-15 1000000 циклы AC-21 500000 циклы AC-23 500000 циклы AC-3 |
|
| рабочая частота | 2.5 цикл/м AC-21 2.5 цикл/м AC-23 2.5 цикл/м AC-3 8.333 цикл/м AC-15 |
|
| ток короткого замыкания | 10000 А |
|
| ?????? ?? ????????? ????????? | 16 А посредством картридж предохранитель, тип gG |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 4 кВ в функции разъединения 6 кВ в соответствии с IEC 60947-1 |
|
| работа контактов | Медленное размыкание |
|
| прямое размыкание | С |
|
| электрическое соединение | Зажимы с невыпадающ. винтами гибкий, 2 x 1,5 мм² Зажимы с невыпадающ. винтами жесткий кабель, 1 x 2,5 мм² |
|
| механическая износостойкость | 1000000 циклы |
|
| общая ширина CAD | 45 мм |
|
| общая высота CAD | 50 мм |
|
| общая высота CAD | 79 мм |
|
| масса продукта | 0.215 кг |
| стандарты | CENELEC EN 50013 EN/IEC 60947-3 для силовая цепь EN/IEC 60947-5-1 для цепь управления |
|
|---|---|---|
| сертификация | CSA 240 V 1 лс 1 фаза CSA 240 V 3 лс 3 фазы 2 -полюсы UL 240 V 1 лс 3 фазы UL 240 V 0.33 лс 1 фаза 2 -полюсы |
|
| защитное исполнение | TC |
|
| рабочая температура окружающей среды | -25...55 °C |
|
| температура окружающей среды при хранении | -40...70 °C |
|
| ударопрочность | 30 gn в соответствии с IEC 68-2-27 |
|
| виброустойчивость | 5 gn, 10...150 Гц в соответствии с IEC 68-2-6 |
|
| класс защиты от поражения электр. током | Класс II в соответствии с IEC 536 Класс II в соответствии с NF C 20-030 |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
