Артикул:
K63C503HP
Внутрений код:
SE-K63C503HP
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
146,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

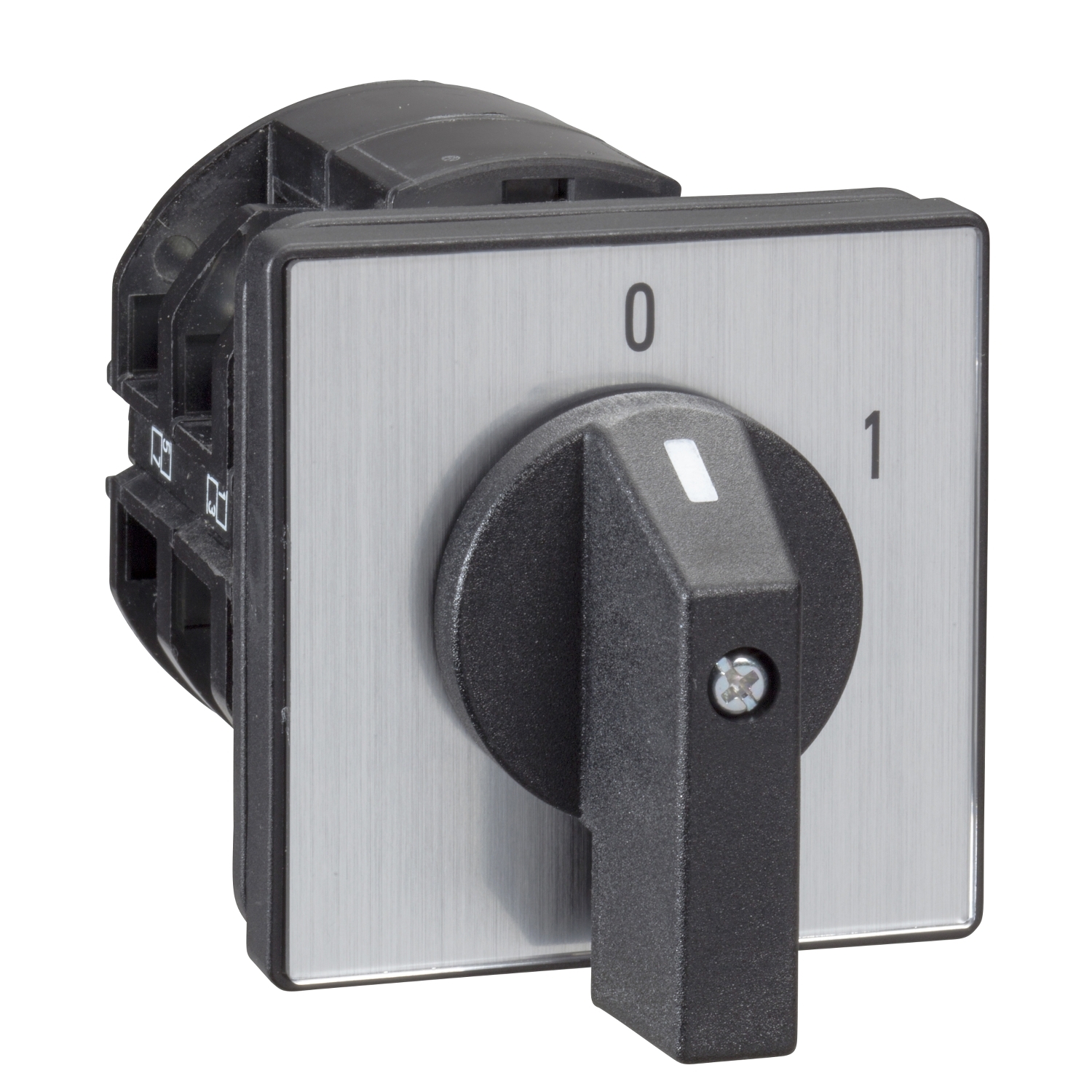

| серия продукта | Harmony K |
|
|---|---|---|
| тип устройства или его аксессуаров | Комплект кулачкового переключателя |
|
| наименование компонента | K63 |
|
| [Ith] условный тепловой ток на открытом воздухе | 63 А |
|
| монтаж изделия | Монтаж сзади |
|
| монтаж | 4 отверстия |
|
| тип головки кулачкового выключателя | С передней панелью 64 x 64 mm |
|
| тип рукоятки | Черный ручка |
|
| блокировка поворотной рукоятки навесным замком | Без |
|
| представление условных обозначений | С металлик экспликация, OFF-ON черный маркировка |
|
| функция кулачкового переключателя | Выключатель |
|
| обратный | Без |
|
| положение ОТКЛ. | С положением "откл." |
|
| описание полюсов | 3P |
|
| коммутационные положения | Вправо: 0° - 90° |
|
| степень защиты IP | IP40 в соответствии с IEC 529IP40 в соответствии с NF C 20-010 |
| угол переключения | 90 ° |
|
|---|---|---|
| [Ui] номинальное напряжение изоляции | 690 В степень загрязнения 3 в соответствии с EN 60947-1690 В степень загрязнения 3 в соответствии с IEC 60947-1 |
|
| ток короткого замыкания | 10000 А |
|
| ?????? ?? ????????? ????????? | 80 А посредством картридж предохранитель, тип gG |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN 947-16 кВ в соответствии с IEC 947-1 |
|
| работа контактов | Медленное размыкание |
|
| прямое размыкание | С |
|
| электрическое соединение | Зажимы с невыпадающ. винтами гибкий, 2 x 10 mm²Зажимы с невыпадающ. винтами жесткий кабель, 2 x 16 mm² |
|
| момент затяжки | 2.5 Н-м |
|
| коммутационная способность, мА | 20000 мА пост. ток при 140 V 3 контакты для индуктивн. нагрузка (T = 50 мс)20000 мА пост. ток при 48 V 1 контакты для индуктивн. нагрузка (T = 50 мс)20000 мА пост. ток при 95 V 2 контакты для индуктивн. нагрузка (T = 50 мс)30000 мА пост. ток при 120 V AC 50/60Hz 2 контакты для резистивные нагрузка (T = 1 мс)30000 мА пост. ток при 180 V 3 контакты для резистивные нагрузка (T = 1 мс)30000 мА пост. ток при 60 V 1 контакты для резистивные нагрузка (T = 1 мс)55000 мА пост. ток при 30 В 1 контакты для индуктивн. нагрузка (T = 50 мс)55000 мА пост. ток при 60 V 2 контакты для индуктивн. нагрузка (T = 50 мс)55000 мА пост. ток при 90 V 3 контакты для индуктивн. нагрузка (T = 50 мс)63000 мА пост. ток при 140 V 3 контакты для резистивные нагрузка (T = 1 мс)63000 мА пост. ток при 24 В 1 контакты для индуктивн. нагрузка (T = 50 мс)63000 мА пост. ток при 24 В 1 контакты для резистивные нагрузка (T = 1 мс)63000 мА пост. ток при 48 V 1 контакты для резистивные нагрузка (T = 1 мс)63000 мА пост. ток при 48 V 2 контакты для индуктивн. нагрузка (T = 50 мс)63000 мА пост. ток при 48 V 2 контакты для резистивные нагрузка (T = 1 мс)63000 мА пост. ток при 70 V 3 контакты для индуктивн. нагрузка (T = 50 мс)63000 мА пост. ток при 70 V 3 контакты для резистивные нагрузка (T = 1 мс)63000 мА пост. ток при 95 V 2 контакты для резистивные нагрузка (T = 1 мс) |
|
| механическая износостойкость | 300000 циклы |
|
| общая ширина CAD | 64 мм |
|
| общая высота CAD | 64 мм |
|
| общая высота CAD | 208 мм |
|
| масса продукта | 0.37 кг |
| стандарты | EN/IEC 60947-3 |
|
|---|---|---|
| сертификация | CULus 120 V AC 50/60Hz 3 лс 1 фазаCULus 240 V 10 лс 3 фазыCULus 480 V 25 лс 3 фазыCULus 240 V 7.5 лс 1 фаза |
|
| защитное исполнение | TC |
|
| рабочая температура окружающей среды | -25...55 °C |
|
| температура окружающей среды при хранении | -40...70 °C |
|
| класс защиты от поражения электр. током | Класс II в соответствии с NF C 20-030Класс II в соответствии с IEC 60536 |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
