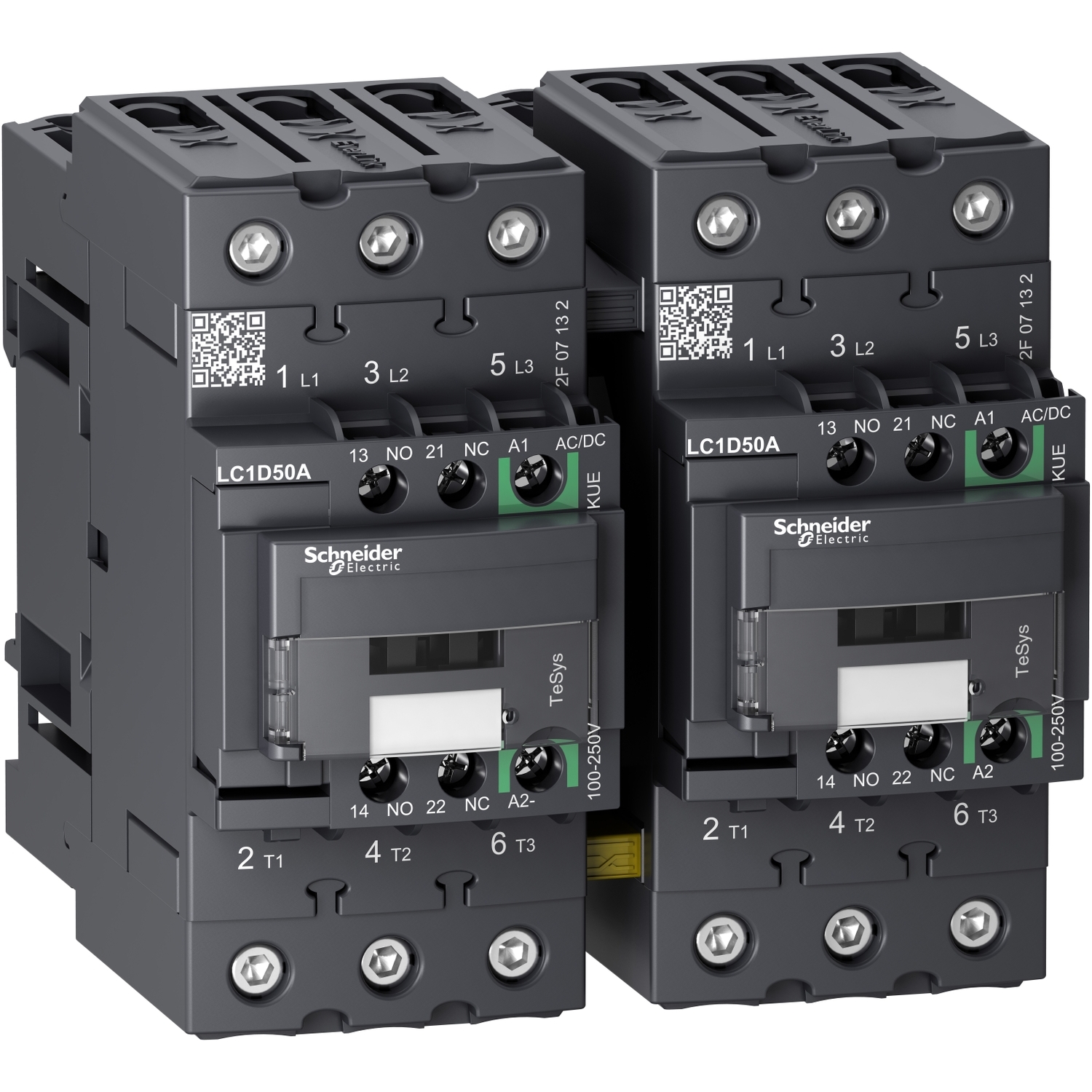

Schneider Electric LC2D50AKUE 3Р РЕВЕРСИВНЫЙ КОНТАКТОР EVERLINK AC3 440В 50A, КАТУШКА УПР. 100-250В AC/DC (LC2D50AKUE)

TeSys

TeSys D Green

Реверсивный контактор

LC2D

Управление электродвигателем
Активная нагрузка

AC-1
AC-3

Предварительно собранный с силовой сборной шиной реверсирования

3P

3 Н.О.

690 V переменный ток 25...400 Hz для силовая цепь

80 А (<= 60 °C) в <= 440 V AC-1 для силовая цепь
50 А (<= 60 °C) в <= 440 V AC-3 для силовая цепь

30 kW at 500 V AC 50 Hz
25 kW at 415 V AC 50 Hz
30 kW at 440 V AC 50 Hz
22 kW at 380...400 V AC 50 Hz
33 kW at 660...690 V AC 50 Hz
15 кВт при 220...230 V переменный ток 50 Гц

3 лс в 115 V переменный ток 60 Hz для 1 фаза электродвигатели
7.5 лс в 230/240 V переменный ток 60 Hz для 1 фаза электродвигатели
15 лс в 200/208 V переменный ток 60 Hz для 3 фазы электродвигатели
15 лс в 230/240 V переменный ток 60 Hz для 3 фазы электродвигатели
40 лс в 460/480 V переменный ток 60 Hz для 3 фазы электродвигатели
40 лс в 575/600 V переменный ток 60 Hz для 3 фазы электродвигатели

AC 50/60 Hz AC/DC electronic
DC AC/DC electronic

100...250 V постоянный ток
100...250 V пер. ток 50/60 Hz

1 Н.О. + 1 Н.З.

6 кВ в соответствии с IEC 60947

III

80 А в <= 60 °C для силовая цепь
10 А в <= 60 °C для цепь сигнализации

900 А в 440 V для силовая цепь в соответствии с IEC 60947
140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1

900 А в 440 V для силовая цепь в соответствии с IEC 60947

100 А 1 с цепь сигнализации
120 А 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации
400 А <= 40 °C 10 с силовая цепь
810 А <= 40 °C 1 с силовая цепь
84 А <= 40 °C 10 мин силовая цепь
208 А <= 40 °C 1 мин силовая цепь

100 А gG в <= 690 V координация тип 1 для силовая цепь
100 А gG в <= 690 V координация тип 2 для силовая цепь
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1

1.5 мОм в 50 Гц - Ith 80 А для силовая цепь

690 В для силовая цепь в соответствии с IEC 60947-4-1
690 В для цепь сигнализации в соответствии с IEC 60947-1

0.5 Mcycles 80 A AC-1 <= 440 V
1.8 Mcycles 42 A AC-3 <= 440 V

3.7 Вт AC-3
9.6 Вт AC-1

С

Механический

Монтаж на панель
Рейка

EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
EN/IEC 60947-5-1

UL
CSA
CCC
EAC
KC
LROS (Lloyds register of shipping)
DNV-GL

Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель
Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель
Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: жесткий кабель
Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: жесткий кабель

Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь : 8 Н-м - соединители EverLink с винтами BTR - кабель 25...35 мм² шестигранный 4 мм
Силовая цепь : 5 Нм - соединители EverLink с винтами BTR - кабель 1...25 мм² шестигранный 4 мм

55...65 ms включение
20...120 ms отключение (date code >= 17221)
20...80 ms отключение (date code >= 18011)

B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1

6 млн. циклов

<= 3600 cyc/h в <= 60 °C

Built-in bidirectional peak limiting

<= 0,1 Uc отпускание в 60 °C
0,85...1,1 Uc находится в состоянии работы в 60 °C

18 VA в 20 °C 50/60 Гц

14 W в 20 °C

1.8 VA в 20 °C 50/60 Гц

1.2 W в 20 °C

1.2 W в 50/60 Гц

Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1
Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1

25...400 Гц

5 мА для цепь сигнализации

17 В для цепь сигнализации

1.5 мс при снятии напряжения (между НЗ и НО контактом)
1.5 мс при подаче напряжения (между НЗ и НО контактом)

> 10 МОм для цепь сигнализации

IP20 лицевая панель в соответствии с IEC 60529

TH в соответствии с IEC 60068-2-30

3

-25...60 °C

-60...80 °C

-40...70 °C при Uc

3000 м без ухудшение характеристик по температуре

850 °C в соответствии с IEC 60695-2-1

V1 в соответствии с UL 94

Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут 4 g (ном.), 5...300 Гц
Удары контактор разомкнут 10 gn в течение 11 мс
Удары контактор замкнут 15 g (ном.) в течение 11 мс

122 мм

119 мм

120 мм

2.164 кг

Серый SE GREY 6
Зеленый SE GREEN 2

Продукт категории Green Premium

Декларация о соответствии Schneider Electric

Продукт не содержит особо опасных веществ в количествах, превышающее норму.

Экологический профиль продукта

Информация о конце срока службы

Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки 18 месяцев
