Артикул:
LU2BB0ES
Внутрений код:
SE-LU2BB0ES
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
108 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

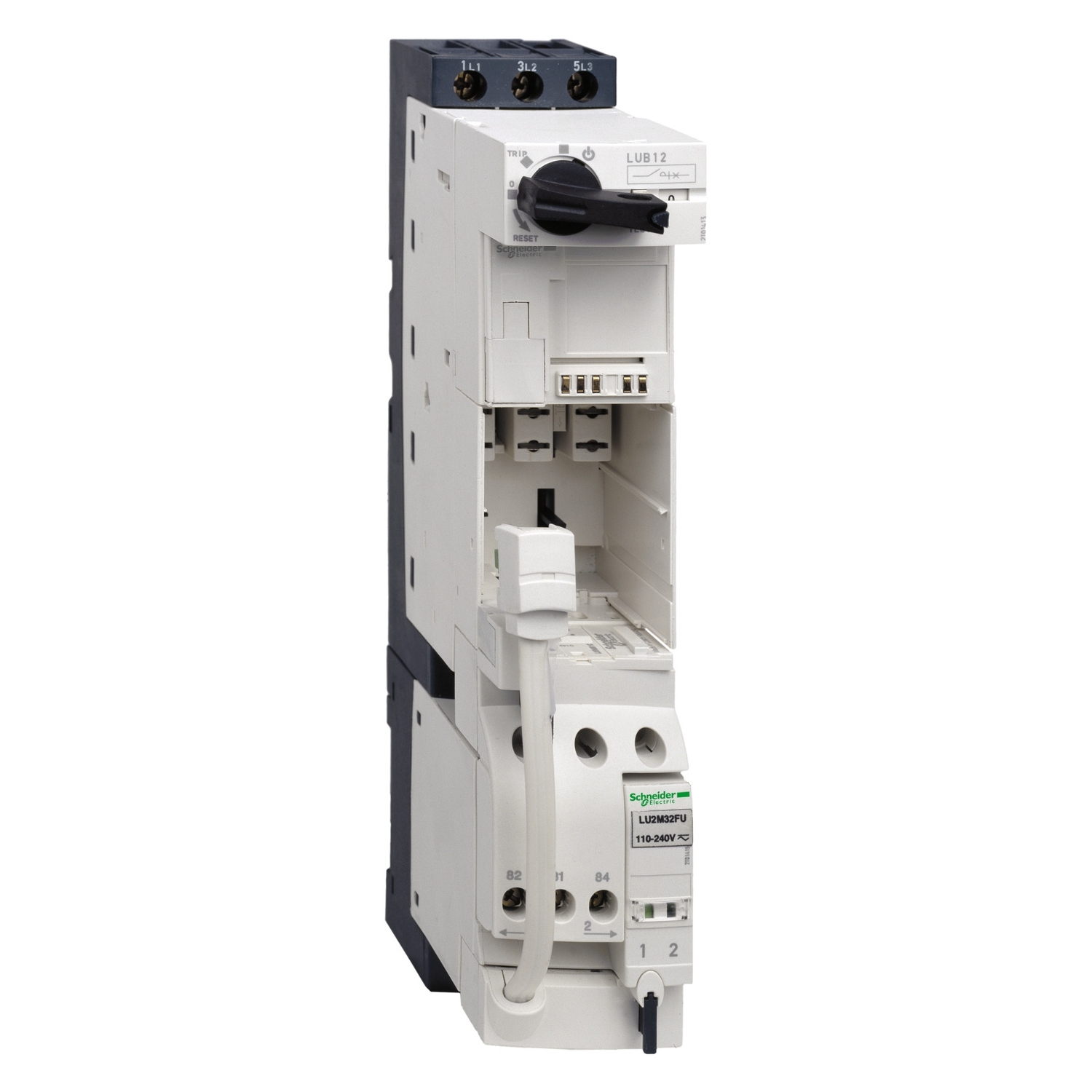

| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys U |
|
| краткое название устройства | LU2B |
|
| тип устройства или его аксессуаров | Реверсивный силовой блок |
|
| область применения | Двигатель |
|
| описание полюсов | 3P |
|
| гарантированное отключение | Да |
|
| [Ith] условный тепловой ток на открытом воздухе | 32 А |
|
| категория применения | AC-41 AC-43 AC-44 |
|
| напряжение цепи управления | 48 V переменный ток 50/60 Гц 48...72 V пост. ток |
| вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. |
|
|---|---|---|
| тип вспом. контактов | Тип соединенные контакты (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-4-1 Тип дублирующий контакт (1 Н.З.) состояние питания в соответствии с в соответствии с МЭК 60947-1 |
|
| [Ue] номинальное рабочее напряжение | 230 В 440 V 500 V 690 V |
|
| частота сети | 40...60 Hz |
|
| [Icw] номинальный кратковременно допустимый ток | 21 А в 690 V 23 А в 500 V 32 А в <= 440 V |
|
| [Ics] номинальная рабочая отключающая способность | 10 кА 500 V 4 кА 690 V 50 кА 230 В 50 кА 440 V |
|
| пределы напряжения цепи управления | 29 V 48 V пер. ток отпускание 29 V 48...72 V пост. ток отпускание 38,5...72 В 48 V пер. ток в рабочем режиме 38,5...20 В 48...72 V пост. ток в рабочем режиме |
|
| типовой потребляемый ток | 2300 mA в 48...72 V пер. ток макс. ток при замыкании 2300 mA в 48...72 V пост. ток макс. ток при замыкании |
|
| продолжительность этапа пуска | 15 мс для постоянный ток сеть 25 мс для переменный ток сеть 50/60 Гц |
|
| безопасный уровень надежности | B10d 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
|
| время срабатывания | 150 мс с изменением направления для силовая цепь 35 мс размыкание для цепь управления 60 мс замыкание для цепь управления 75 мс без изменения направления для силовая цепь |
|
| механическая износостойкость | 15000000 циклы |
|
| рабочая частота | 60 цикл/м |
|
| [Ui] номинальное напряжение изоляции | 600 В в соответствии с CSA C22.2 № 14 600 В в соответствии с UL 508 690 В в соответствии с IEC 60947-1 3 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947-6-2 |
|
| безопасное разъединение цепи | 400 V SELV между цепями управления и вспом. цепями в соответствии с МЭК 60947-1 приложение N 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с МЭК 60947-1 приложение N |
|
| присоединения | Силовая цепь : винтовой зажим 2 кабель 1.5...6 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : винтовой зажим 1 кабель 1...10 мм² - жесткость кабеля: жесткий - без кабельный наконечник Силовая цепь : винтовой зажим 1 кабель 1...6 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : винтовой зажим 1 кабель 2,5...10 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : винтовой зажим 2 кабель 1...6 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : винтовой зажим 2 кабель 1...6 мм² - жесткость кабеля: жесткий - без кабельный наконечник Цепь управления : without connection |
|
| ширина | 45 мм |
|
| высота | 224 мм |
|
| глубина | 126 мм |
|
| масса продукта | 1.25 кг |
| теплоотдача | 3 Вт для цепь управления с LUCA, LUCB, LUCC, LUCD 1.8 Вт для цепь управления с LUCM |
|
|---|---|---|
| стойкость к кратковременным исчезновениям напряжения питания | 3 мс |
|
| immunity to voltage dips | 70 % 500 ms в соответствии с IEC 61000-4-11 |
|
| сертификация продукта | ABS ASEFA ATEX BV CCC CSA DNV GL GOST LROS (Lloyds register of shipping) UL |
|
| стандарты | CSA C22.2 № 14 тип E EN 60947-6-2 IEC 60947-6-2 UL 508 тип E с межполюсной перегородкой |
|
| степень защиты IP | IP20 передняя панель и подключенные зажимы в соответствии с IEC 60947-1 IP20 прочие поверхности в соответствии с IEC 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с IEC 60947-1 |
|
| защитное исполнение | TH в соответствии с IEC 60068 |
|
| рабочая температура окружающей среды | -25...60 °C с LUCM -25...70 °C с LUCA, LUCB, LUCC, LUCD |
|
| температура окружающей среды при хранении | -40...85 °C |
|
| огнестойкость | 650 °C в соответствии с IEC 60695-2-12 960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 |
|
| рабочая высота | 2000 м |
|
| ударопрочность | 10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27 |
|
| виброустойчивость | 2 gn 5...300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-27 4 gn 5...300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-27 |
|
| стойкость к электростатическому разряду | 8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2 |
|
| устойчивость к радиополям | 10 В/м 3 в соответствии с IEC 61000-4-3 |
|
| стойкость к коммутационным помехам | 2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4 |
|
| импульс напряжения без поглощения мощности | 1 кВ последовательной режиме в соответствии с IEC 60947-6-2 2 кВ общий режим в соответствии с IEC 60947-6-2 |
|
| стойкость к помехам, наведенным электромагнитными полями | 10 В в соответствии с IEC 61000-4-6 |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
