Артикул:
LUCC32ES
Внутрений код:
SE-LUCC32ES
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
109,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|

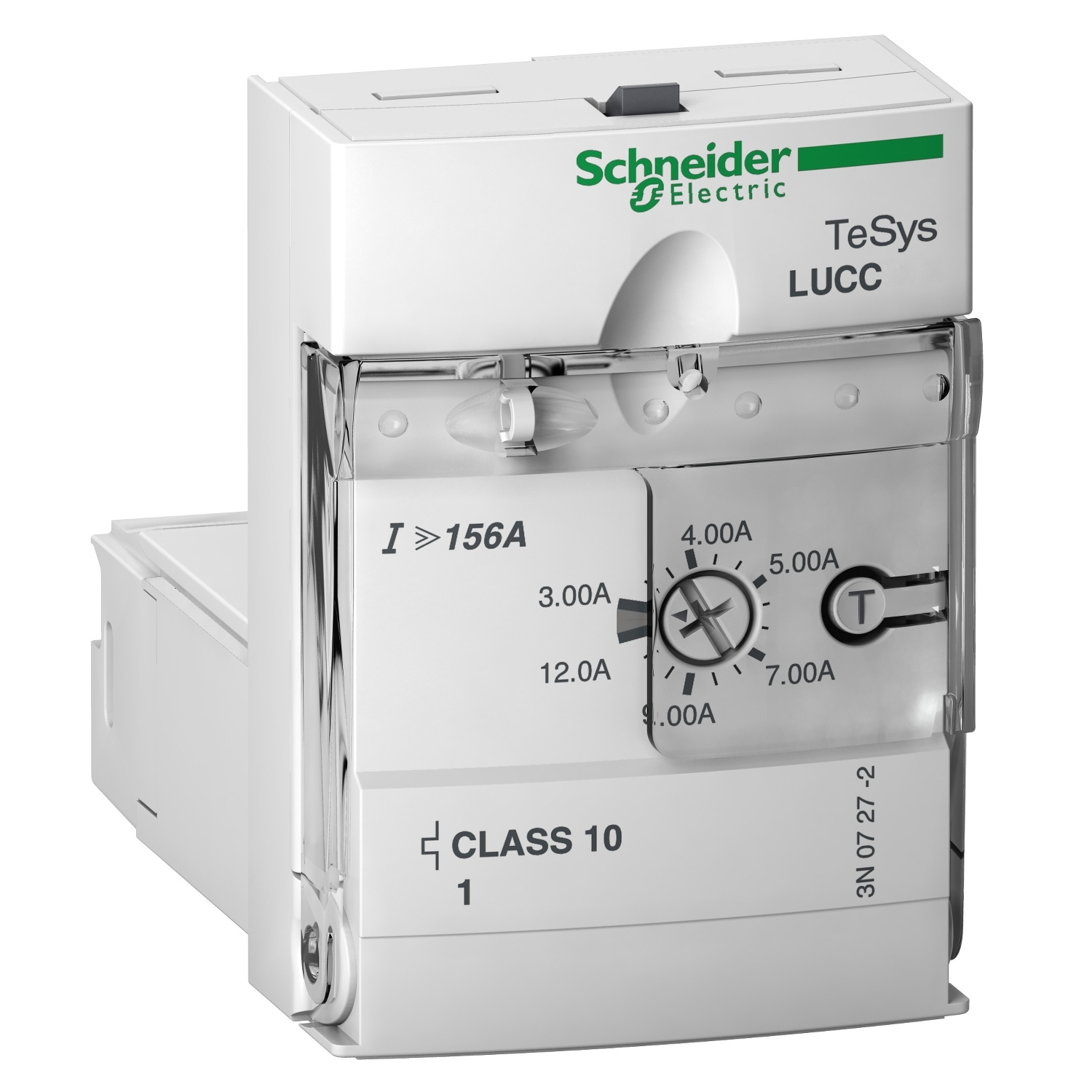

| наименование изделия | TeSys U |
|
| краткое название устройства | LUCC |
|
| тип устройства или его аксессуаров | Усовершенств. блок управления |
|
| специальная область применения продукта | Основная защита и функции опережения, коммуникация |
|
| совместимость изделий | LUFC00 LUFDA01 LUFDA10 LUFDH11 LUFN.. LUFV2 LUFW10 |
|
| категория применения | AC-41 AC-43 AC-44 |
|
| мощность двигателя, кВт | 7.5 кВт в 400...440 V переменный ток 50/60 Гц |
|
| диапазон уставок тепловой защиты | 8...32 А |
|
| напряжение цепи управления | 48 V переменный ток 48...72 V пост. ток |
|
| Класс тепловой перегрузки | Класс 10 - граничная частота: 40...60 Гц - термокомпенсация: -25...55 °C - соответствующий IEC 60947-6-2 Класс 10 - граничная частота: 40...60 Гц - термокомпенсация: -25...55 °C - соответствующий UL 508 |
| доступные функции | Защита от замыкания на землю Ручной сброс Защита от перегрузки и короткого замыкания Защита от небаланса и обрыва фаз |
|
|---|---|---|
| исполнение выключателя | Втычной |
|
| место монтажа | Передняя сторона |
|
| пределы напряжения цепи управления | 38,5...72 В для пер. ток цепь 48 V в рабочем режиме 38,5...20 В для пост. ток цепь 48...72 V в рабочем режиме |
|
| типовой потребляемый ток | 280 мА в 48 V пер. ток макс. ток при замыкании с LUB12 280 мА в 48 V пер. ток макс. ток при замыкании с LUB32 280 мА в 48...72 V пост. ток макс. ток при замыкании с LUB12 280 мА в 48...72 V пост. ток макс. ток при замыкании с LUB32 35 мА в 48 V пер. ток ток при удержании (действ. значение) с LUB12 35 мА в 48...72 V пост. ток ток при удержании (действ. значение) с LUB12 45 мА в 48 V пер. ток ток при удержании (действ. значение) с LUB32 45 мА в 48...72 V пост. ток ток при удержании (действ. значение) с LUB32 |
|
| время срабатывания | 35 мс размыкание с LUB12 для цепь управления 35 мс размыкание с LUB32 для цепь управления 60 мс замыкание с LUB12 для цепь управления 60 мс замыкание с LUB32 для цепь управления |
|
| тип нагрузки | Однофазный двигатель |
|
| уставка срабатывания | 14,2 x Ir +/- 20 % |
|
| [Ui] номинальное напряжение изоляции | 600 В в соответствии с CSA C22.2 № 14 600 В в соответствии с UL 508 690 В соответствующий IEC 60947-1 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947-6-2 |
|
| безопасное разъединение цепи | 400 V SELV между цепями управления и вспом. цепями в соответствии с IEC 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с IEC 60947-1 |
| теплоотдача | 3 Вт для цепь управления с LUB32 |
|
|---|---|---|
| стойкость к кратковременным исчезновениям напряжения питания | 3 мс |
|
| immunity to voltage dips | 70 % 500 ms в соответствии с IEC 61000-4-11 |
|
| стандарты | CSA C22.2 № 14 тип E EN 60947-6-2 IEC 60947-6-2 UL 508 тип E с межполюсной перегородкой |
|
| сертификация продукта | ABS ASEFA ATEX BV CCC CSA DNV GL GOST LROS (Lloyds register of shipping) UL |
|
| степень защиты IP | IP20 передняя панель и подключенные зажимы в соответствии с IEC 60947-1 IP20 прочие поверхности в соответствии с IEC 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с IEC 60947-1 |
|
| защитное исполнение | TH в соответствии с IEC 60068 |
|
| рабочая температура окружающей среды | -25...55 °C |
|
| температура окружающей среды при хранении | -40...85 °C |
|
| рабочая высота | 2000 м |
|
| огнестойкость | 650 °C в соответствии с IEC 60695-2-12 960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 |
|
| ударопрочность | 10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27 |
|
| виброустойчивость | 2 gn 5...300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5...300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6 |
|
| стойкость к электростатическому разряду | 8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2 |
|
| импульс напряжения без поглощения мощности | 1 кВ последовательной режиме в соответствии с IEC 60947-6-2 2 кВ общий режим в соответствии с IEC 60947-6-2 |
|
| устойчивость к радиополям | 10 В/м 3 в соответствии с IEC 61000-4-3 |
|
| стойкость к коммутационным помехам | 2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4 |
|
| стойкость к помехам, наведенным электромагнитными полями | 10 В в соответствии с IEC 61000-4-6 |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
