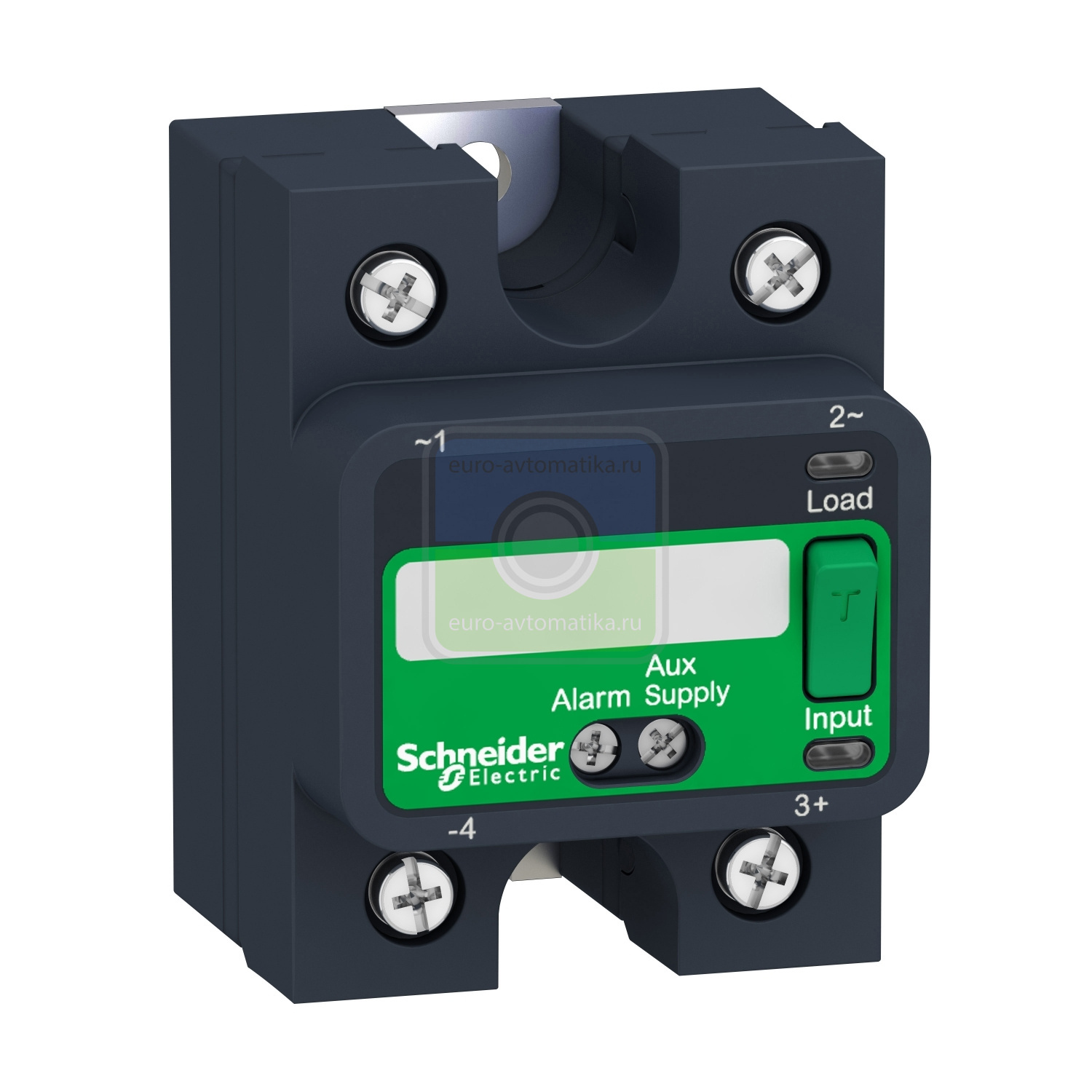

серия продукта | Zelio Relay |
|
---|---|---|
тип устройства или его аксессуаров | Полупроводниковое реле |
|
предоставленные аксессуары | Тепловая подкладка |
|
краткое название устройства | SSP1 |
|
монтажная опора | Панель |
|
число фаз сети | 1 фаза |
|
Тип контакта и конфигурация | 1 Н.О. |
|
[In] номинальный ток | 125 А |
|
тип полупроводникового выхода | Переключатель нулевого напряжения Выход SCR |
напряжение цепи управления | 4...32 В пост. ток |
|
---|---|---|
минимальное коммутируемое напряжение | 4 V пост. ток включение |
|
макс. коммутируемое напряжение | 1 V пост. ток выключение |
|
время выполнения команды выключателем | 0,5 цикла включение 0,5 цикла выключение |
|
входной ток | 7...12 mA |
|
выходное напряжение | 48...660 В пер. ток |
|
ток нагрузки | 0.15...125 А |
|
Перенапряжение | 1200 В |
|
скачок тока | <= 1750 A для 16.6 мс |
|
максимальное значение I²t для расплавления предохранителя | 12709 A².s для 8.33 ms при 60 Hz half cycle 13950 A².s для 10 мс при 50 Гц half cycle |
|
тип координации | Тип 1 - 80 А miniature circuit breaker (MCB) - curve B Тип 2 - 63 А miniature circuit breaker (MCB) - curve B |
|
ток утечки | <= 1 мА состояние "выключено" |
|
падение напряжения | 1.15 test3 состояние "включено" |
|
dV/dt | 500 V/µs состояние "выключено" при максимальном напряжении |
|
фактор мощности | 0.5 с максимальной нагрузкой |
|
рейтинг контроллера | 2 лс 120 V AC 50/60Hz AC 5 лс 240 V переменный ток 10 лс 480 V переменный ток |
|
сопротивление изоляции | 1000 МОм в 500 В постоянный ток |
|
максимум вместимости | 8 pF для вход/выход |
|
электрическая прочность изоляции | 4 кВ переменный ток для вход/выход 4 кВ переменный ток для вход или выход |
|
[Up] номинальное импульсное выдерживаемое напряжение | 6 test1 output to case 6 test1 input to output |
|
момент затяжки | 1.5...1.7 Н.м для вход 2...2.2 Н.м для выход 17.7...19.47 фунт.дюйм для выход 13.27...15.04 фунт.дюйм для вход 0.5...0.6 Н.м для дополнительная клемма 4.4...5.3 фунт.дюйм для дополнительная клемма |
|
присоединения | Вилочные наконечники : 9.2 x 4 мм для вход Кольцевые наконечники : 9.2 x 4 мм для вход Вилочные наконечники : 11.7 x 4.5 мм для выход Кольцевые наконечники : 11.7 x 4.5 мм для выход Винтовые зажимы : 0.2...3.3 мм², (AWG 24...AWG 12) с кабельным наконечником для вход Винтовые зажимы : 0.5...5.26 мм², (AWG 20...AWG 10) с кабельным наконечником для выход Винтовые зажимы : 0.2...3.3 мм², (AWG 24...AWG 12) без наконечника для вход Винтовые зажимы : 0.5...8.26 мм², (AWG 20...AWG 8) без наконечника для выход |
|
Вспомогательный/сигнальный терминал | Клеммный блок с винтовыми зажимами, 0,5...1,5 мм² (AWG 20...AWG 16) с перфорированный Philips отвертка |
|
теплоустойчивость | 0,22 °C/W соединение со шкафом |
|
индикатор светодиода | Светодиод, постоянный, желтый для состояние вкл. для загрузка Светодиод, постоянный, красный для разомкнутая цепь для вход управления Светодиод, мигающий, красный для нагрузка выключения/замыкания Светодиод, постоянный, зеленый для состояние вкл. для вход управления/тестовая кнопка приводной Светодиод, мигающий, желтый для вход управления нагрузить |
|
максимум выхода тока | 30 mA при 32 V постоянный ток |
|
минимальный ток нагрузки | 150 мА |
|
степень защиты IP | IP20 |
|
данные о безопасности и надежности | MTTFd = 1875.9 лет B10d = 1731395 |
|
масса продукта | 97.1 г |
рабочая температура окружающей среды | -40...80 °C |
|
---|---|---|
температура окружающей среды при хранении | -40...125 °C |
|
степень загрязнения | 2 |
|
категория перенапряжения | III |
|
сертификация продукта | CE CSA RoHS UL REACH EAC |
|
маркировка | CE CSA UL EAC |
|
стандарты | EN/IEC 60950-1 UL 508 EN/МЭК 62314 CSA C22.2 No 14-13 |
Соответствие экологическому статусу | Продукт категории Green Premium |
|
---|---|---|
Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
Регламент REACh | ||
Экологический профиль продукта | ||
Инструкция по утилизации продукта |
