Артикул:
XB4BJ33EX
Внутрений код:
SE-XB4BJ33EX
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
89,5 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | Harmony XB4 |
|
|---|---|---|

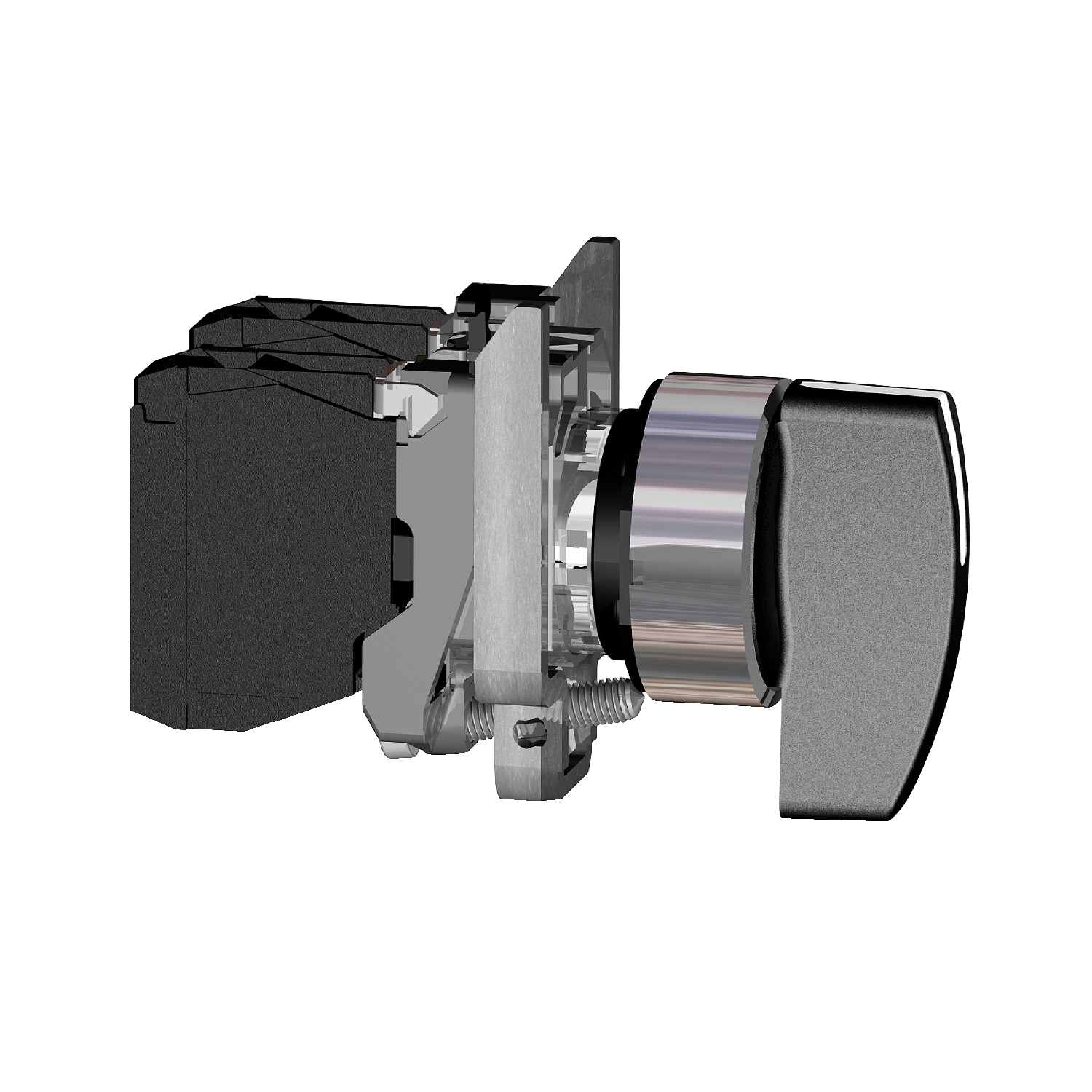

| тип устройства или его аксессуаров | Переключатель в сборе |
|
| краткое название устройства | XB4 |
|
| материал окантовки | Хромированный металл |
|
| материал крепежной основы | Zamak |
|
| тип головки | Standard |
|
| монтажный диаметр | 22 мм |
|
| минимальная партия для продажи | 1 |
|
| зона запыления | Зона 21 - 22 |
|
| тип рукоятки | С фиксацией |
|
| параметры управляющего устройства | Черный длинная рукоятка |
|
| тип контактов | 2 Н.О. |
| стойкость к мойке под высоким давлением | 7000000 паскаль в 55 °C в 0.1 м |
|
|---|---|---|
| монтаж устройства | Крепежное отверстие Ø 22.5 мм (22,3 +0,4/0) в соответствии с EN/IEC 60947-1 |
|
| фикс. центр. | >= 30 x 40 mm в Панель поддержки |
|
| глубина монтажа | 43 мм |
|
| маркировка | Ex tb IIIC |
|
| форма головки сигнального блока | Круглая |
|
| операторские данные о положении | 3 положения +/- 45° |
|
| работа контактов | Медленное размыкание |
|
| использование контактов | Стандартный контакт |
|
| прямое размыкание | Без |
|
| значение момента | 0.14 Н-м (Н.О. изменение коммутационного состояния) |
|
| механическая износостойкость | 3000000 циклы |
|
| присоединения | Винтовой зажим, зажимная способность: <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1 Винтовой зажим, зажимная способность: >= 1 x 0,22 мм² без наконечника в соответствии с EN/IEC 60947-1 |
|
| момент затяжки | 0.8...1.2 Н-м в соответствии с EN 60947-1 |
|
| форма головки винта | Пересечение головка совместим с Philips No 1 отвертка Пересечение головка совместим с Pozidriv No 1 отвертка Перфорированный головка совместим с Ø 4 мм отвертка Перфорированный головка совместим с Ø 5.5 мм отвертка |
|
| материал контактов | Серебряный сплав (Ag/Ni) |
|
| ?????? ?? ????????? ????????? | 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 |
|
| [Ith] условный тепловой ток на открытом воздухе | 10 А в соответствии с EN/IEC 60947-5-1 |
|
| [Ui] номинальное напряжение изоляции | 600 В (степень загрязнения: 3) в соответствии с EN 60947-1 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN 60947-1 |
|
| [Icw] номинальный кратковременно допустимый ток | 3 А в 240 V AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 V DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 V DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1.2 A в 600 В AC-15, A600 в соответствии с EN/IEC 60947-5-1 |
|
| электрическая износостойкость | 1000000 циклы AC-15, 2 А в 230 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN 60947-5-1 : Приложение С 1000000 циклы AC-15, 3 А в 120 V AC 50/60Hz, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN 60947-5-1 : Приложение С 1000000 циклы AC-15, 4 А в 24 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN 60947-5-1 : Приложение С 1000000 циклы DC-13, 0.2 А в 110 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN 60947-5-1 : Приложение С 1000000 циклы DC-13, 0.5 A в 24 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN 60947-5-1 : Приложение С |
|
| электрическая надежность МЭК 60947-5-4 | Λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 Λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
| защитное исполнение | TH |
|
|---|---|---|
| температура окружающей среды при хранении | -40...70 °C |
|
| рабочая температура окружающей среды | -20...60 °C |
|
| категория перенапряжения | I в соответствии с IEC 60536 |
|
| степень защиты IP | IP65 в соответствии с IEC 60529 |
|
| степень защиты NEMA | NEMA 13 NEMA 4X |
|
| степень защиты IK | IK06 в соответствии с IEC 50102 |
|
| стандарты | EN 61000-6-2 EN 60079-0 : 2009 EN 60079-31 : 2009 IEC 60079-0 : 2007 IEC 60079-31 : 2008 |
|
| директивы | 94/9/EC - директива ATEX |
|
| сертификация продукта | INERIS 04ATEX9004U |
|
| виброустойчивость | 5 gn (f = 2...500 Гц) в соответствии с IEC 60068-2-6 |
|
| ударопрочность | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
