Артикул:
XB4BW3535
Внутрений код:
SE-XB4BW3535
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

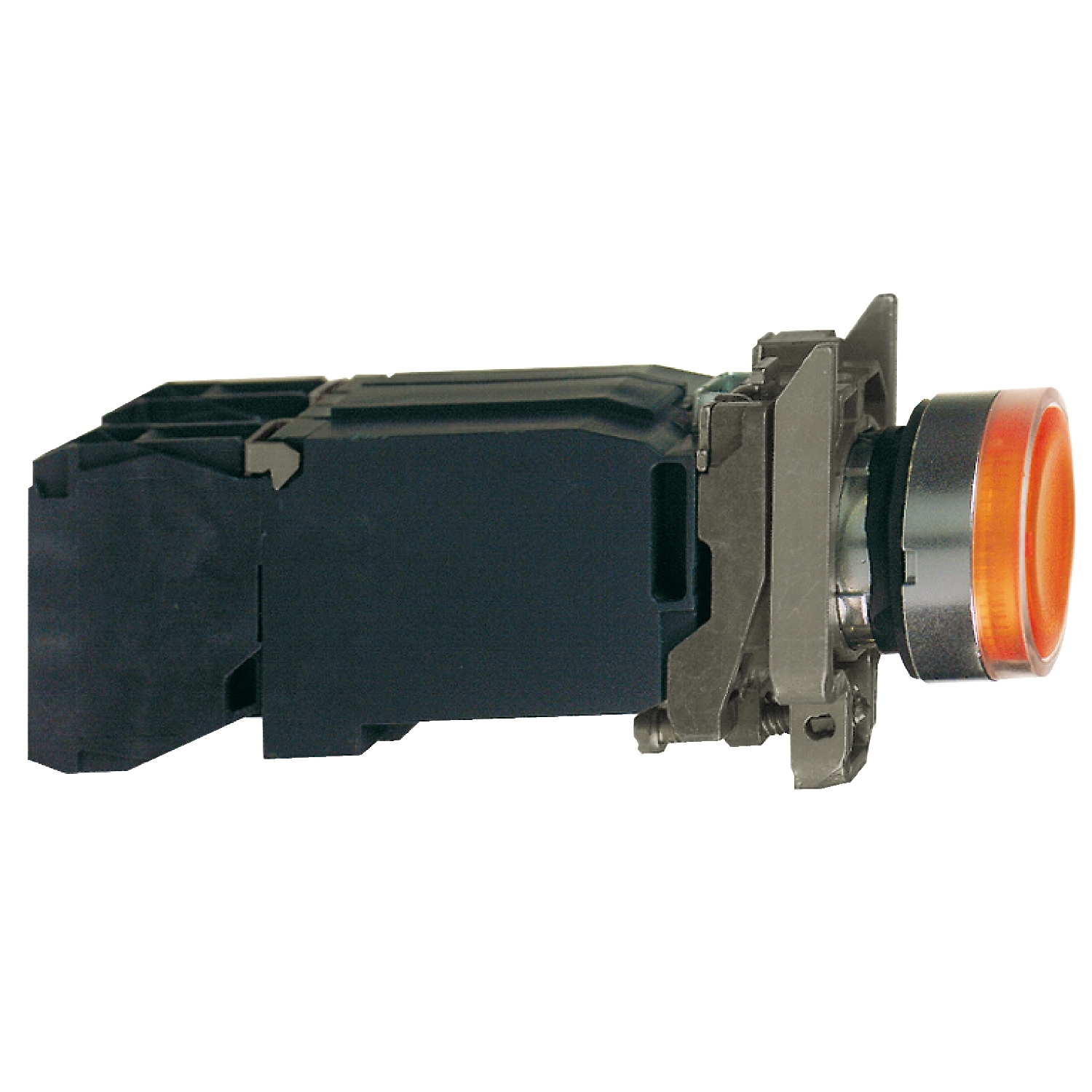

| серия продукта | Harmony XB4 |
|
|---|---|---|
| тип устройства или его аксессуаров | Illuminated push-button |
|
| краткое название устройства | XB4 |
|
| материал окантовки | Хромированный металл |
|
| материал крепежной основы | Zamak |
|
| монтажный диаметр | 22 мм |
|
| минимальная партия для продажи | 1 |
|
| тип головки | Standard |
|
| форма головки сигнального блока | Круглая |
|
| тип рукоятки | С возвратом |
|
| параметры управляющего устройства | Желтый потайной |
|
| доп. информация для толкателя | С обычным объективом |
|
| тип контактов | 1 Н.О. + 1 Н.З. |
|
| работа контактов | Медленное размыкание |
|
| присоединения | Винтовой зажим : <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1 Винтовой зажим : 1 x 0,22...2 x 2,5 мм² без наконечника в соответствии с EN/IEC 60947-1 |
|
| источник света | Лампа накаливания |
|
| цоколь лампы | BA 9s |
|
| питание блока световой сигнализации | Через встроенный трансформатор, 1.2 В·А - 6 В |
|
| [Us] номинальное напряжение сети | 110...120 В пер. ток 50/60 Hz |
| высота | 47 мм |
|
|---|---|---|
| ширина | 30 мм |
|
| глубина | 101 мм |
|
| описание зажимов ISO n°1 | (13-14)NO (21-22)NC |
|
| масса продукта | 0.169 кг |
|
| стойкость к мойке под высоким давлением | 7000000 паскаль в 55 °C,расстояние: 0.1 м |
|
| использование контактов | Стандартный контакт |
|
| прямое размыкание | С принудительное открытие в соответствии с EN/МЭК 60947-5-1 приложение К |
|
| рабочий ход | 1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход) |
|
| рабочая сила | 3.5 Н (Н.З. изменение коммутационного состояния) 3.8 Н |
|
| механическая износостойкость | 10000000 циклы |
|
| момент затяжки | 0.8...1.2 Н-м в соответствии с EN 60947-1 |
|
| форма головки винта | Пересечение головка совместим с Philips No 1 отвертка Пересечение головка совместим с Pozidriv No 1 отвертка Перфорированный головка совместим с Ø 4 мм отвертка Перфорированный головка совместим с Ø 5.5 мм отвертка |
|
| материал контактов | Серебряный сплав (Ag/Ni) |
|
| ?????? ?? ????????? ????????? | 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 |
|
| [Ith] условный тепловой ток на открытом воздухе | 10 А в соответствии с EN/IEC 60947-5-1 |
|
| [Ui] номинальное напряжение изоляции | 600 В (степень загрязнения: 3) в соответствии с EN/IEC 60947-1 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN/IEC 60947-1 |
|
| [Icw] номинальный кратковременно допустимый ток | 3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1.2 A в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 |
|
| электрическая износостойкость | 1000000 циклы, AC-15, 2 А в 230 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 3 А в 120 V AC 50/60Hz, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/IEC 60947-5-1 Приложение С 1000000 циклы, AC-15, 4 А в 24 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/IEC 60947-5-1 Приложение С 1000000 циклы, DC-13, 0.2 А в 110 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/IEC 60947-5-1 Приложение С 1000000 циклы, DC-13, 0.5 A в 24 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/IEC 60947-5-1 Приложение С |
|
| электрическая надежность МЭК 60947-5-4 | Λ < 10exp(-6) в 5 V, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 Λ < 10exp(-8) в 17 В, 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
|
| тип сигнализации | Постоянный |
|
| комплектация изделия | Механизм в сборе |
| защитное исполнение | TH |
|
|---|---|---|
| температура окружающей среды при хранении | -40...70 °C |
|
| рабочая температура окружающей среды | -40...55 °C |
|
| класс защиты от поражения электр. током | Класс I в соответствии с IEC 60536 |
|
| степень защиты IP | IP69 IP67 IP66 в соответствии с IEC 60529 IP69K |
|
| степень защиты NEMA | NEMA 13 NEMA 4X |
|
| степень защиты IK | IK06 в соответствии с IEC 50102 |
|
| стандарты | EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 JIS C 4520 UL 508 CSA C22.2 № 14 |
|
| сертификация продукта | BV CSA DNV GL LROS (Lloyds register of shipping) RINA Внесен в список UL |
|
| виброустойчивость | 5 gn (f = 2...500 Гц) в соответствии с IEC 60068-2-6 |
|
| ударопрочность | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
