Артикул:
XB7NL4232
Внутрений код:
SE-XB7NL4232
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
115 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | Harmony XB7 |
|
|---|---|---|
| тип устройства или его аксессуаров | Кнопка |
|
| краткое название устройства | XB7 |
|
| монтажный диаметр | 22 мм |
|
| минимальная партия для продажи | 10 |
|
| степень защиты IP | IP20 (задняя панель) в соответствии с IEC 60529 IP65 (лицевая панель) в соответствии с IEC 60529 |
|
| форма головки сигнального блока | Круглая |
|
| тип рукоятки | С возвратом |
|

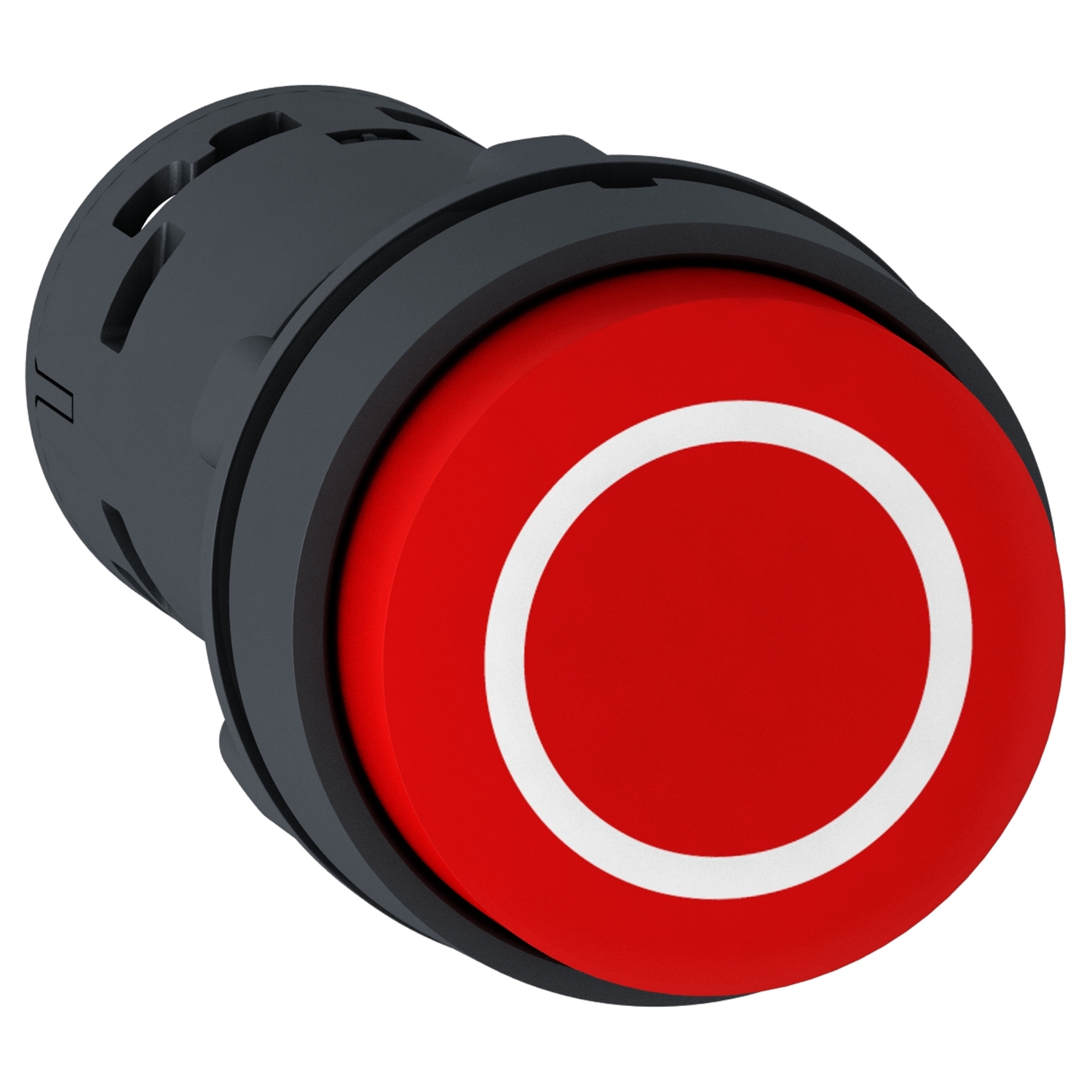

| параметры управляющего устройства | Красный выступающий, белый O |
|
| тип контактов | 1 Н.З. |
|
| присоединения | Винтовой зажим : <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1 Винтовой зажим : 1 x 0,.34...2 x 2,5 мм² без наконечника в соответствии с EN/IEC 60947-1 |
|
| комплектация изделия | Monolithic product |
| общая ширина CAD | 29 мм |
|
|---|---|---|
| общая высота CAD | 29 мм |
|
| общая высота CAD | 57,5 мм |
|
| описание зажимов ISO n°1 | (11-12)NC |
|
| масса продукта | 0.021 кг |
|
| монтаж устройства | Крепежное отверстие:Ø 22.5 мм (22,3 +0,4/0) в соответствии с EN/IEC 60947-1 |
|
| фикс. центр. | >= 30 x 40 mm в Панель поддержки, металл, толщина: 1...6 мм >= 30 x 40 mm в Панель поддержки, пластик, толщина: 2...6 мм |
|
| способ установки | Крепежная гайка под головкой рекомендуемый крутящий момент: 2...2.4 N.m |
|
| работа контактов | Медленное размыкание |
|
| прямое размыкание | С Н.З. контактом принудительное открытие в соответствии с EN/МЭК 60947-5-1 приложение К |
|
| механическая износостойкость | 1000000 циклы |
|
| момент затяжки | 0.8...1.2 Н-м в соответствии с EN 60947-1 |
|
| форма головки винта | Пересечение головка совместим с JIS No 1 отвертка Пересечение головка совместим с Philips No 1 отвертка Пересечение головка совместим с Pozidriv No 1 отвертка Перфорированный головка совместим с Ø 4 мм отвертка Перфорированный головка совместим с Ø 5.5 мм отвертка |
|
| ?????? ?? ????????? ????????? | 4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 |
|
| [Ui] номинальное напряжение изоляции | 250 В (степень загрязнения: 3) в соответствии с EN/IEC 60947-1 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с EN/IEC 60947-1 |
|
| [Icw] номинальный кратковременно допустимый ток | 0.1 А в 250 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.22 А в 125 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.3 А при 240 V, AC-14, D300 в соответствии с EN/IEC 60947-5-1 0.6 А при 120 V AC 50/60Hz, AC-14, D300 в соответствии с EN/IEC 60947-5-1 |
|
| электрическая износостойкость | 1000000 циклы, DC-13, 0.3 А при 24 В, производительность: 216000 cyc/mn, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 0.03 А при 230 В, производительность: 216000 cyc/mn, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 0.09 A при 240 V, производительность: 108000 cyc/mn, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С |
|
| электрическая надежность МЭК 60947-5-4 | Λ <= 10exp(-6) при 17 В, 5 мА в соответствии с EN/IEC 60947-5-4 |
| защитное исполнение | TH |
|
|---|---|---|
| температура окружающей среды при хранении | -40...70 °C |
|
| рабочая температура окружающей среды | -25...70 °C |
|
| категория перенапряжения | Класс II в соответствии с IEC 61140 |
|
| степень защиты NEMA | NEMA 12 в соответствии с UL 50 E NEMA 3 в соответствии с UL 50 E |
|
| стандарты | EN/IEC 60947-1 EN/IEC 60947-5-1 JIS C 4520 UL 508 CSA C22.2 № 14 |
|
| сертификация продукта | CCC GOST |
|
| виброустойчивость | 5 gn (f = 2...500 Гц) в соответствии с IEC 60068-2-6 |
|
| ударопрочность | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
