Артикул:
XCDR2102G13
Внутрений код:
SE-XCDR2102G13
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
103 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

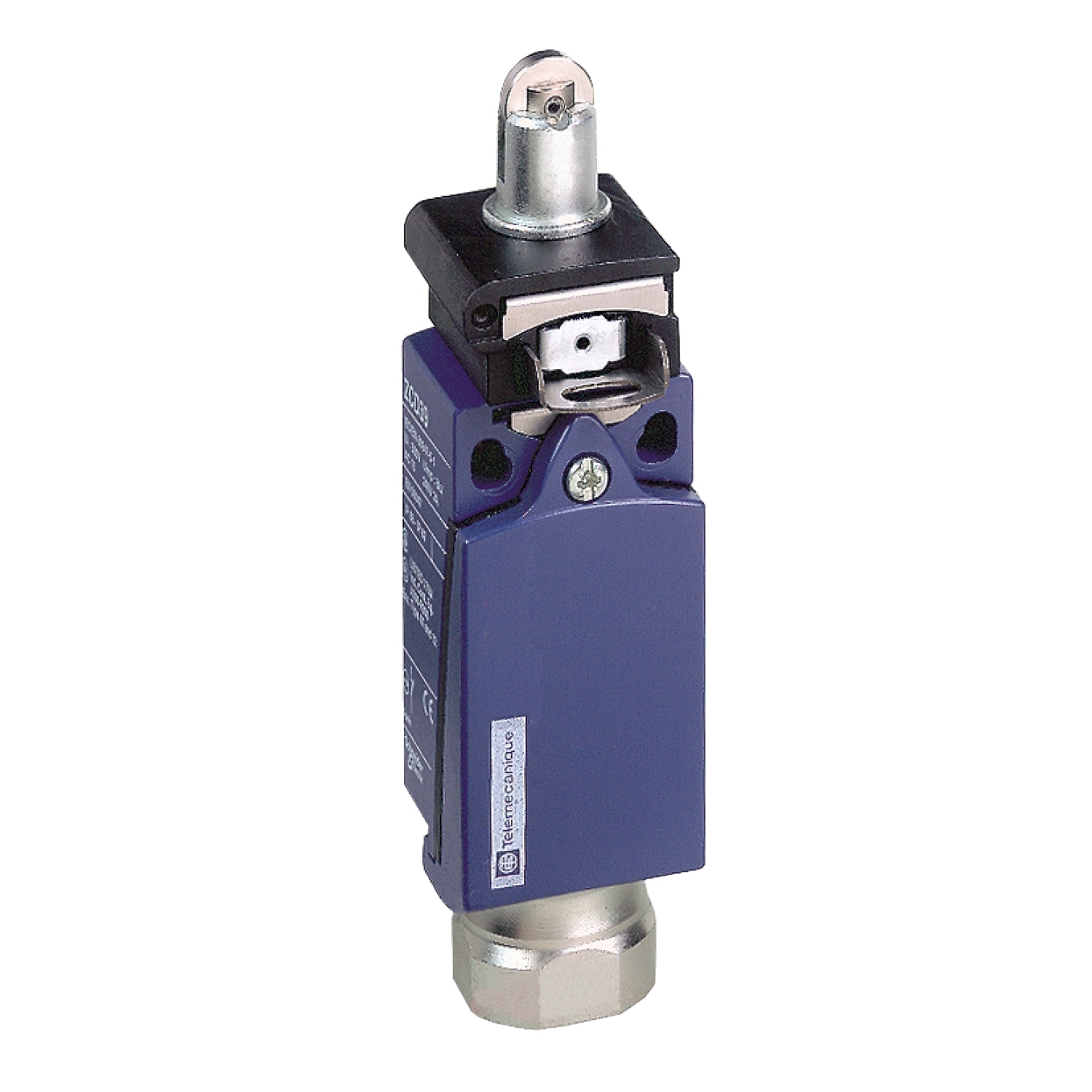

| серия продукта | OsiSense XC |
|
|---|---|---|
| название серии | Стандартный формат |
|
| тип устройства или его аксессуаров | Концевой выключатель |
|
| краткое название устройства | XCDR |
|
| конструкция датчика | Компактный |
|
| сброс | С |
|
| тип корпуса | Фиксированный |
|
| тип головки | Головка плунжера |
|
| материал | Металл |
|
| материал корпуса | Сплав zamak |
|
| материал головки | Сплав zamak |
|
| монтаж | Корпусом |
|
| движение рабочей головки | Линейный |
|
| тип рукоятки | Плунжер с роликом с пружинным возвратом металл |
|
| тип подвода | Подвод сбоку 2 направления |
|
| кабельный ввод | 1 ввод с резьбой под кабельный сальник Pg 13,5, наружный диаметр кабеля: 9...12 мм |
|
| количество полюсов | 2 |
|
| тип контактов | 1 Н.З. + 1 Н.О. |
|
| работа контактов | Мгновенное действие |
| активация выключателя | 30° кулачком |
|
|---|---|---|
| электрическое соединение | Винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм² |
|
| форма изоляции контактов | Zb |
|
| прямое размыкание | С |
|
| минимальное усилие, необходимое для прямого размыкания | 36 Н |
|
| мин. усилие срабатывания | 12 Н |
|
| макс. скорость активации | 0.5 м/с |
|
| повторяемость позиционирования | 0,1 мм в точках срабатывания с 1 миллионом циклов коммутации |
|
| кодовое обозначение контакта | A300, AC-15 (Ue = 240 V, Ie = 3 А) , Ithe = 10 А в соответствии с EN/МЭК 60947-5-1 приложение А Q300, DC-13 (Ue = 250 V, Ie = 0.27 А) в соответствии с EN/МЭК 60947-5-1 приложение А |
|
| [Ui] номинальное напряжение изоляции | 300 В в соответствии с CSA C22.2 № 14 500 В степень загрязнения 3 в соответствии с EN 60947-1 500 В степень загрязнения 3 в соответствии с IEC 60947-1 300 В в соответствии с UL 508 |
|
| контактное сопротивление зажимов | <= 25 МОм в соответствии с МЭК 60255-7 категория 3 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с IEC 60947-1 |
|
| ?????? ?? ????????? ????????? | 10 А посредством gG картридж предохранитель |
|
| электрическая износостойкость | 5000000 циклы DC-13 120 V 4 W <= 60 цикл/м 0.5 МЭК 60947-5-1 приложение С 5000000 циклы DC-13 24 V 10 W <= 60 цикл/м 0.5 МЭК 60947-5-1 приложение С 5000000 циклы DC-13 48 V 7 W <= 60 цикл/м 0.5 МЭК 60947-5-1 приложение С |
|
| ширина | 31 мм |
|
| высота | 65 мм |
|
| глубина | 30 мм |
|
| масса продукта | 0.22 кг |
|
| описание зажимов ISO n°1 | (13-14)NO (21-22)NC |
| ударопрочность | 50 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27 |
|
|---|---|---|
| виброустойчивость | 25 gn (f = 10...500 Гц) в соответствии с IEC 60068-2-6 |
|
| степень защиты IP | IP66 в соответствии с IEC 60529 IP67 в соответствии с IEC 60529 |
|
| степень защиты IK | IK04 в соответствии с EN 50102 |
|
| категория перенапряжения | Класс I в соответствии с NF C 20-030 Класс I в соответствии с IEC 61140 |
|
| рабочая температура окружающей среды | -25...70 °C |
|
| температура окружающей среды при хранении | -40...70 °C |
|
| защитное исполнение | TC |
|
| сертификация продукта | CSA UL |
|
| стандарты | EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 № 14 |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Инструкция по утилизации продукта | Не требует специальных действий для утилизации |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
