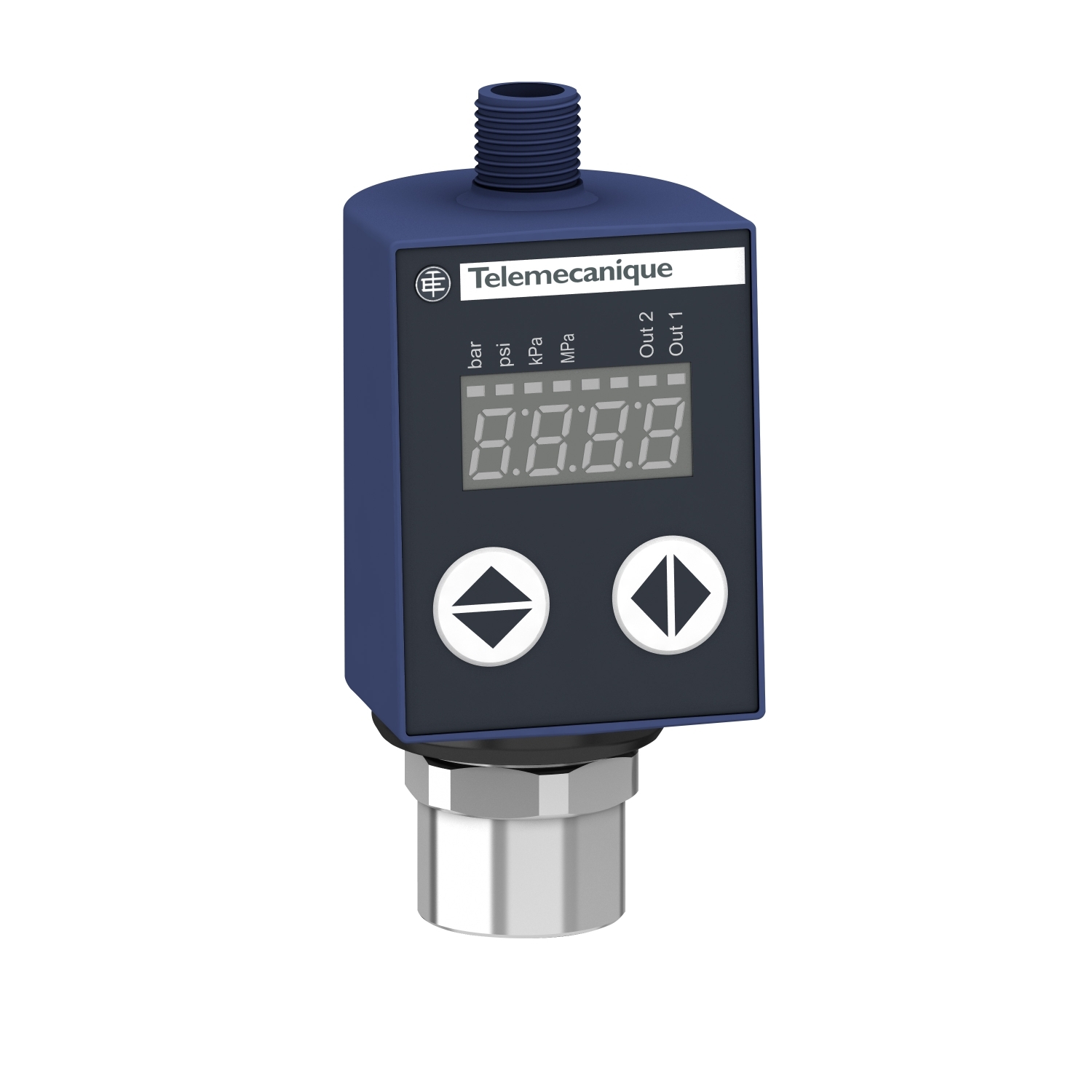

Артикул:
XMLR016G2P25
Внутрений код:
SE-XMLR016G2P25
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
83,8 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | OsiSense XM |
|
|---|---|---|
| тип устройства или его аксессуаров | Электронные датчики давления |
|
| тип датчика давления | Датчик давления |
|
| способ работы реле давления | Pressure transmitter with 2 switching outputs |
|
| краткое название устройства | XMLR |
|
| размер датчика давления | 16 бар 232 Па 1.6 мПа |
|
| макс. допустимое повышение давления | 62 бар 900 Па 6.2 мПа |
|
| давление разрушения | 900 Па 62 бар 6.2 мПа |
|
| контролируемая жидкость | Пресная вода (0...80 °C) Воздух (-20...80 °C) Масло для гидравлических систем (-20...80 °C) Охладительная жидкость (-20...80 °C) |
|
| тип гидравлического соединения | G 1/4 (розетка) в соответствии с DIN 3852-Y |
|
| [Us] номинальное напряжение сети | 24 В БСНН пост. тока, пределы напряжения: 17...33 В |
| потребляемый ток | <= 50 мА |
|
|---|---|---|
| электрическое соединение | 4 контакта M12 розетка |
|
| функция аналогового выхода | 4...20 mA |
|
| тип выходного сигнала | Аналогов. + дискретн. |
|
| функция аналогового выхода | 4...20 mA |
|
| тип дискретного выхода | Полупроводниковый PNP, 2 НЗ/НО программируемых |
|
| макс. коммутируемый ток | 250 мА |
|
| падение напряжения | <= 2 В |
|
| задаваемый диапазон уставок при увеличении давления | 1.28...16 бар 18.6...232 Па 0.128...1.6 мПа |
|
| задаваемый диапазон уставок при падении давления | 0.8...15.5 бар 11.6...225 Па 0.08...1.55 мПа |
|
| минимальный дифференциал | 0.48 бар 7 Па 48 кПа |
|
| материалы, контактирующие с жидкостью | Керамический Флюрокарбон FKM (Viton) Нержавеющая сталь 316L |
|
| материал передней панели | Полиэстер |
|
| материал корпуса | Полиакриламид 316L нержавеющая сталь |
|
| рабочее положение | Любое положение, но выбытия могут изменять измерения в случае монтажа сверзу вниз |
|
| типы реализуемых защит | Защита от перегрузки Защита от перенапряжения Обратная полярность Защита от короткого замыкания |
|
| время отклика на выходе | <= 10 мс для аналоговый выход <= 5 ms для дискретный выход |
|
| коммутирующий выход времени задержки | 0...50 с с шагом в 1 секунду |
|
| тип дисплея | 4 цифры 7 сегментов |
|
| локальная индикация | 2 светодиода желтый для свет включен, когда переключатель в действии |
|
| время отклика отображения | Быстрый 50 ms Нормальный 200 ms Медленный 600 ms |
|
| задержка первого вкл. | <= 300 мс |
|
| общая точность | <= 1 % от диапазона измерения |
|
| линейность ошибки аналогового выхода | <= 0.5 % от диапазона измерения |
|
| гистерезис аналогового выхода | <= 0.2 % of the measuring range |
|
| точность измерения коммутирующего выхода | <= 0,6 % диапазона измерения |
|
| повторяемость позиционирования | <= 0.2 % of the measuring range |
|
| дрейф чувствительности | +/- 0,03 % от измеренного диапазона/°C |
|
| дрейф нулевой точки | +/- 0,1 % от измеренного диапазона/°C |
|
| точность отображения | <= 1 % от диапазона измерения |
|
| механическая износостойкость | >= 10000000 циклы |
|
| глубина | 42 мм |
|
| высота | 93 мм |
|
| ширина | 41 мм |
|
| масса продукта | 0.19 кг |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 0.5 кВ пост. ток |
|
| электромагнитная совместимость | Испытание стойкости к с электролитическому разряду - контрольный уровень 8 кВ через воздух; 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 Восприимчивость к электромагнитным полям - контрольный уровень 10 V/m (80…2000МГц) в соответствии с EN/IEC 61000-4-3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень 2 kV в соответствии с EN/IEC 61000-4-4 Испытание невосприимчивости к импульсным помехам - контрольный уровень 1 кВ в соответствии с EN/IEC 61000-4-5 Стойкость к наведенным радиочастотным помехам - контрольный уровень 10 V (0,15...80 МГц) в соответствии с EN/IEC 61000-4-6 |
| маркировка | CE |
|
|---|---|---|
| сертификация продукта | cULus EAC |
|
| стандарты | UL 61010-1 EN/МЭК 61326-2-3 |
|
| рабочая температура окружающей среды | -20...80 °C |
|
| температура окружающей среды при хранении | -40...80 °C |
|
| степень защиты IP | IP65 в соответствии с EN/IEC 60529 IP67 в соответствии с EN/IEC 60529 |
|
| виброустойчивость | 20 gn (f = 10...2000 Гц) в соответствии с EN/IEC 60068-2-6 |
|
| ударопрочность | 50 gn в соответствии с EN/IEC 60068-2-27 |
