Артикул:
ZB5AW0B634
Внутрений код:
SE-ZB5AW0B634
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
150,1 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | Harmony XB5 |
|
|---|---|---|

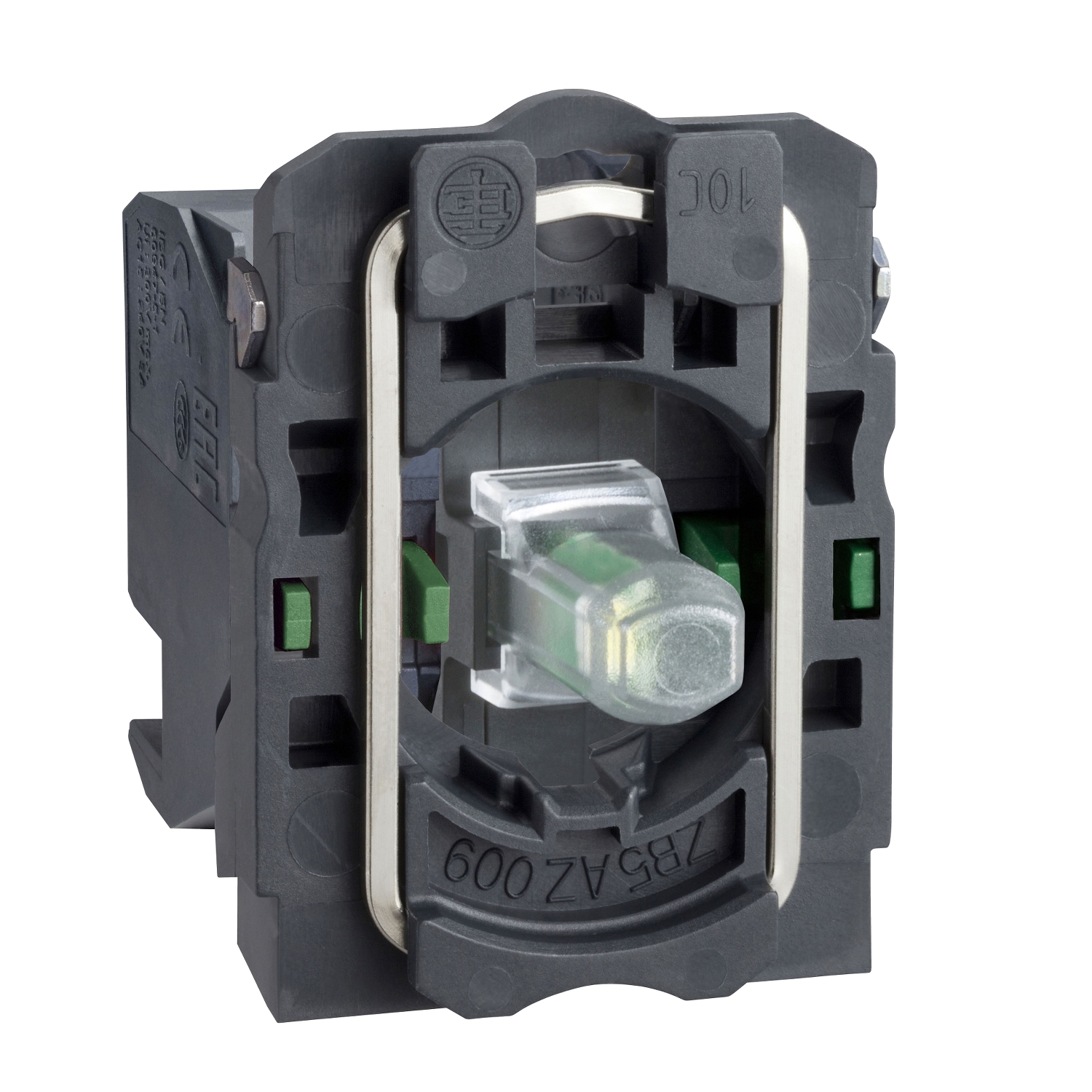

| тип устройства или его аксессуаров | Корпус кнопки/переключателя с подсветкой |
|
| краткое название устройства | ZB5 |
|
| материал крепежной основы | Пластик |
|
| минимальная партия для продажи | 1 |
|
| тип головки | Standard |
|
| тип контактов | 2 Н.О. |
|
| работа контактов | Медленное размыкание |
|
| присоединения | Штыревой разъем |
|
| источник света | Светодиод с защитой |
|
| цоколь лампы | Встроенный светодиод |
|
| питание блока световой сигнализации | Прямой |
|
| цвет источника света | Синий |
| общая ширина CAD | 30 мм |
|
|---|---|---|
| общая высота CAD | 42 мм |
|
| общая высота CAD | 32 мм |
|
| описание зажимов ISO n°1 | (13-14)NO |
|
| масса продукта | 0.042 кг |
|
| использование контактов | Стандарт |
|
| прямое размыкание | Без принудительное открытие |
|
| рабочий ход | 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход) |
|
| рабочая сила | 2.3 Н (Н.О. изменение коммутационного состояния) |
|
| момент вращения | 0.05 Н-м (Н.О. изменение коммутационного состояния) |
|
| механическая износостойкость | 5000000 циклы |
|
| материал контактов | Серебряный сплав (Ag/Ni) |
|
| ?????? ?? ????????? ????????? | 4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 |
|
| [Ith] условный тепловой ток на открытом воздухе | 10 А в соответствии с EN/IEC 60947-5-1 |
|
| [Ui] номинальное напряжение изоляции | 250 В (степень загрязнения: 3) в соответствии с EN/IEC 60947-1 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с EN 60947-1 |
|
| [Icw] номинальный кратковременно допустимый ток | 3 А в 240 V, AC-15, A300 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A300 в соответствии с EN/IEC 60947-5-1 0.1 А в 250 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.22 А в 125 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1 |
|
| электрическая износостойкость | 1000000 циклы, AC-15, 1 А в 230 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 1.5 А в 120 V AC 50/60Hz, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 3 А в 24 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, DC-13, 0.15 А в 110 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, DC-13, 0.4 А в 24 В, производительность: <= 3600 cyc/h, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С |
|
| электрическая надежность МЭК 60947-5-4 | Λ < 10exp(-6) в 5 V, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 Λ < 10exp(-8) в 17 В, 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
|
| тип сигнализации | Постоянный |
|
| [Us] номинальное напряжение сети | 24 V пер./пост. ток, 50/60 Hz |
|
| пределы напряжения питания | 19.2...30 В пост. ток 21.6...26.4 В пер. ток |
|
| потребляемый ток | 18 мА |
|
| срок службы | 100000 ч при номинальном напряжении и 25 °C |
|
| выдерживаемая импульсная помеха | 1 кВ в соответствии с IEC 61000-4-5 |
| защитное исполнение | TH |
|
|---|---|---|
| температура окружающей среды при хранении | -40...70 °C |
|
| рабочая температура окружающей среды | -40...70 °C |
|
| класс защиты от поражения электр. током | Класс II в соответствии с IEC 60536 |
|
| стандарты | EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 JIS C 4520 UL 508 CSA C22.2 № 14 |
|
| сертификация продукта | BV CSA DNV GL LROS (Lloyds register of shipping) RINA Внесен в список UL |
|
| виброустойчивость | 5 gn (f = 2...500 Гц) в соответствии с IEC 60068-2-6 |
|
| ударопрочность | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 |
|
| стойкость к коммутационным помехам | 2 кВ в соответствии с IEC 61000-4-4 |
|
| стойкость к электромагнитным полям | 10 В/м в соответствии с IEC 61000-4-3 |
|
| стойкость к электростатическому разряду | 6 кВ при контакте, на металлических частях в соответствии с IEC 61000-2-6 8 кВ через воздух, (на изолированных частях) в соответствии с IEC 61000-2-6 |
|
| электромагнитное излучение | Класс B в соответствии с IEC 55011 |
|
| customizable | No |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
