Артикул:
101454
Внутрений код:
EAT-101454
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
48 858.97 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Система 60 мм | ||
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Адаптеры магистральной шины | ||
|

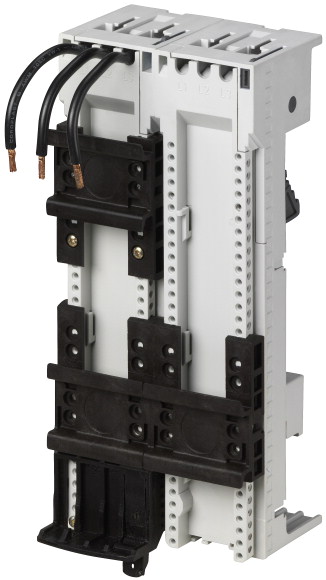

Для установки на медных плоских шинах с расстоянием до центра шины 60 мм, подходит для шин толщиной 5 мм и 10 мм расчетный рабочий ток 32 A для реверсивный пускатель |
|||
Применяемое для |
Адаптеры магистральной шины PKZ0, PKE | ||
Номинальное напряжение |
Ue | В | 690 |
Расчетный рабочий ток |
Ie | A | 32 |
Сечение кабеля |
AWG 10 (6 mm?) |
||

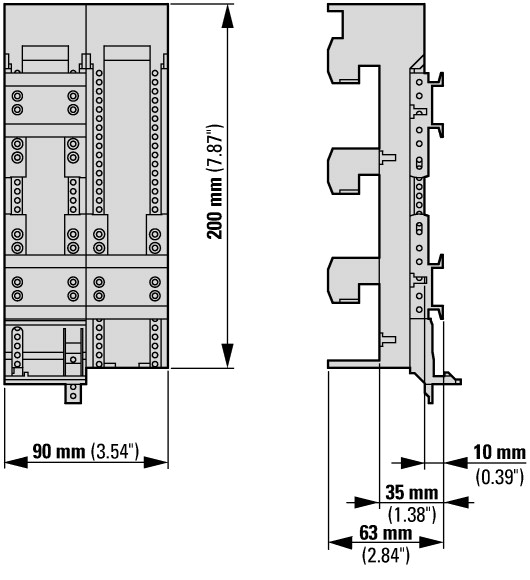

Ширина адаптера |
мм | 90 | |
Длина адаптера |
мм | 200 | |
Монтажный профиль |
Количество | 3 | |
Применяемое для |
PKZM0, PKE + 2 x DILM(C)17-01 PKZM0, PKE + 2 x DILM(C)25-01 PKZM0, PKE + 2 x DILM(C)32-01 |
||
Ширина адаптера |
мм | 90 | |
Применяемое для |
PKZM0, PKE + 2 x DILM(C)17-01 PKZM0, PKE + 2 x DILM(C)25-01 PKZM0, PKE + 2 x DILM(C)32-01 |
||
|
указания В комбинации с отдельными компонентами PKZM0, PKE и DILM используется электрический контактный модуль PKZM0-XM32DE и комплект реверсивного подключения DILM32-XRL. Полностью собранная и проверенная комбинация с MSC-R... |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 32 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 2.4 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Busbar adapter (EC001531) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Busbar trunking system (LV circuitry) / Busbar adapter (low-voltage switching technology) (ecl@ss8.1-27-37-03-04 [ACN951008]) | |||
Mounting rail armament |
2 mounting rails | ||
Type of electrical connection |
Round conductor/copper band | ||
Rated current In |
A | 32 | |
Min. busbar thickness |
mm | 5 | |
Max. busbar thickness |
mm | 10 | |
Width of the adapter |
mm | 90 | |
Rail width |
mm | 35 | |
Busbar distance |
mm | 60 |
