Артикул:
112001
Внутрений код:
EAT-112001
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
50 549.51 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

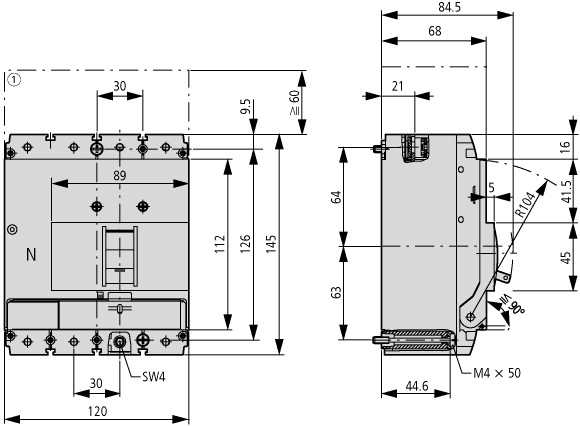

Ассортимент |
Силовые разъединители | ||
Защитная функция |
Силовые разъединители / главные выключатели | ||
Стандарт/сертификат |
IEC | ||
Метод монтажа |
Фиксированная установка | ||
Типоразмер |
LN1 | ||
Описание |
Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Защита от прикосновения согласно VDE 0160 часть 100. |
||
Количество полюсов |
4-полюсн. | ||
Стандартное оснащение |
Столбчатый зажим | ||
Коммутационные положения |
I, +, 0 | ||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 160 |
Защита от короткого замыкания макс. предохранитель gL |
A gL | 160 |
Технические характеристики
| Силовые разъединители | |||
Номинальная устойчивость к импульсу |
Uimp | ||
Цепи главного тока |
В | 6000 | |
Цепи вспомогательного тока |
В | 6000 | |
Номинальное напряжение |
Ue | В перем. тока | 690 |
Расчетная частота эксплуатации |
f | Гц | 50/60 |
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 160 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 690 |
Применение в незаземлённых сетях |
В |
690
|
|
| Расчетный ток короткого замыкания при включении | |||
690 B 50/60 Гц |
Icm | кА | 2.8 |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании | |||
t = 0,3 с |
Icw | кА | 2 |
t = 1 с |
Icw | кА | 2 |
| условный расчетный ток короткого замыкания | |||
с входным предохранителем |
A gG/gL |
PN1(N1)-63…125: 125 PN1(N1)-160: 160 |
|
400/415 В |
кА | 100 | |
690 В |
кА | 80 | |
с поствключённым предохранителем |
A gG/gL |
PN1(N1)-63…125: 125 PN1(N1)-160: 160 |
|
400/415 В |
кА | 100 | |
690 В |
кА | 10 | |
| Расчетная включающая и отключающая способность | |||
Расчетный рабочий ток |
Ie | A | |
415 В |
Ie | A | 160 |
690 В |
Ie | A | 160 |
415 В |
Ie | A | 160 |
690 В |
Ie | A | 160 |
Механический срок службы |
Переключения | 20000 | |
макс. частота коммутаций |
S/h | 120 | |
| Электрический срок службы | |||
400 B 50/60 Гц |
Переключения | 10000 | |
415 B 50/60 Гц |
Переключения | 10000 | |
690 B 50/60 Гц |
Переключения | 7500 | |
400 B 50/60 Гц |
Переключения | 7500 | |
415 B 50/60 Гц |
Переключения | 7500 | |
690 B 50/60 Гц |
Переключения | 5000 | |
Общее время отказа при коротком замыкании |
мс | < 10 | |
| Поперечные сечения соединения | |||
Стандартное оснащение |
Столбчатый зажим | ||
Провода круглого сечения Cu |
|||
Столбчатый зажим |
|||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6 - 16) |
|
многожильный |
мм2 |
1 x (25 - 70) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?. 2 x 25 |
|
Тоннельная клемма |
|||
одножильный |
мм2 | 1 x 16 | |
многожильный |
мм2 | ||
1 отверстие |
мм2 | 1 x (25 - 95) | |
Винтовое соединение и подключение с задней стороны |
|||
непосредственно на переключателе |
|||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6 - 16) |
|
многожильный |
мм2 |
1 x (25 - 70) 2 x 25 |
|
Ал. провода, мед. кабели |
|||
одножильный |
мм2 | 1 x 16 | |
многожильный |
мм2 | ||
многожильный |
мм2 | 1 x (25 - 95) | |
Медная полоса (количество сегментов x ширина x толщина сегмента) |
|||
Столбчатый зажим |
|||
| мин. | мм | 2 x 9 x 0.8 | |
| макс. | мм | 9 x 9 x 0.8 | |
Медная шина (ширина x толщина) |
мм | ||
Винтовое соединение и подключение с задней стороны |
|||
Винтовое соединение |
M6 | ||
непосредственно на переключателе |
|||
| мин. | мм | 12 x 5 | |
| макс. | мм | 16 x 5 | |
Управляющие провода |
|||
| мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 160 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 29.184 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
Version as main switch |
Yes | ||
Version as maintenance-/service switch |
Yes | ||
Version as safety switch |
No | ||
Version as emergency stop installation |
Yes | ||
Version as reversing switch |
No | ||
Max. rated operation voltage Ue AC |
V | 400 | |
Rated operating voltage |
V | 690 - 690 | |
Rated permanent current Iu |
A | 160 | |
Rated permanent current at AC-21, 400 V |
A | 0 | |
Rated operation power at AC-3, 400 V |
kW | 0 | |
Rated short-time withstand current lcw |
kA | 2 | |
Rated operation power at AC-23, 400 V |
kW | 90 | |
Switching power at 400 V |
kW | 0 | |
Conditioned rated short-circuit current Iq |
kA | 100 | |
Number of poles |
4 | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Motor drive optional |
Yes | ||
Motor drive integrated |
No | ||
Voltage release optional |
Yes | ||
Device construction |
Built-in device fixed built-in technique | ||
Suitable for ground mounting |
Yes | ||
Suitable for front mounting 4-hole |
No | ||
Suitable for front mounting center |
No | ||
Suitable for distribution board installation |
Yes | ||
Suitable for intermediate mounting |
Yes | ||
Colour control element |
Grey | ||
Type of control element |
Rocker lever | ||
Interlockable |
Yes | ||
Type of electrical connection of main circuit |
Frame clamp | ||
Degree of protection (IP), front side |
IP20 |
