Артикул:
44946
Внутрений код:
EAT-44946
Дилерский сертификат
56 кб
Техническая документация
186,2 кб
В наличии:
• Основной склад - 1 шт.
• Cрок поставки 2-7 дней - 54 шт.
• Основной склад - 1 шт.
• Cрок поставки 2-7 дней - 54 шт.
2 523.89 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
|
|||
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Шинный соединитель трехфазного тока | ||
|
с защитой от прикосновения, с защитой от короткого замыкания, Ue = 690 В, Iu = 63 A возможность удлинения при установке с поворотом для автоматов защиты двигателя с установленным справа вспомогательным контактом или сигнализатором срабатывания |
|||
Применяемое для |
Шинный соединитель трехфазного тока PKZ0, PKE | ||
Защитный автомат |
Количество | 3 | |

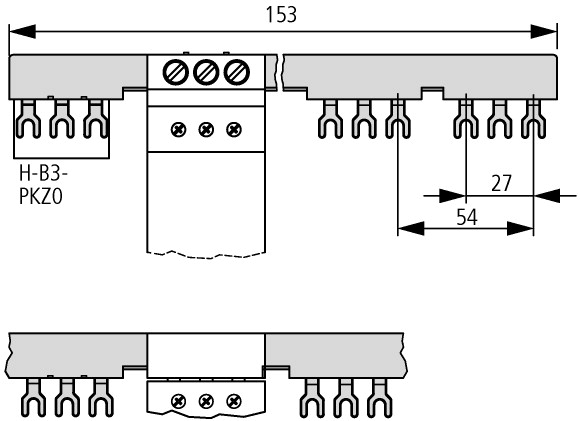

Длина |
мм | 153 | |
Интервал разделения |
мм | 45 + 9 | |
| указания для параллельной подачи питания на несколько автоматов защиты двигателей на клеммах 1, 3, 5 |
Технические характеристики
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В перем. тока | 690 |
измеренный ток длительной нагрузки |
Iu | A | 63 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 63 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 1.7 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 5.1 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Phase busbar (EC000215) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Phase busbar (ecl@ss8.1-27-37-13-06 [ACN992008]) | |||
Number of phases |
3 | ||
Number of poles |
3 | ||
Suitable for number of devices |
3 | ||
Pitch dimensions |
mm | 54 | |
Cross section |
mm? | 0 | |
Length |
mm | 153 | |
Number of modular spacings |
0 | ||
Rated permanent current Iu |
A | 63 | |
Type of electric connection |
Fork | ||
Insulated |
Yes | ||
Rated surge voltage |
kV | 6 | |
Conditioned rated short-circuit current Iq |
kA | 0 | |
Max. rated operation voltage Ue |
V | 690 | |
Rated short-time withstand current lcw |
kA | 0 | |
Suitable for devices with N-busbar |
No | ||
Suitable for devices with auxiliary switch |
No |
