Артикул:
67759
Внутрений код:
EAT-67759
Характеристики
Номинальный ток, А
—
10
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
8 947.79 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

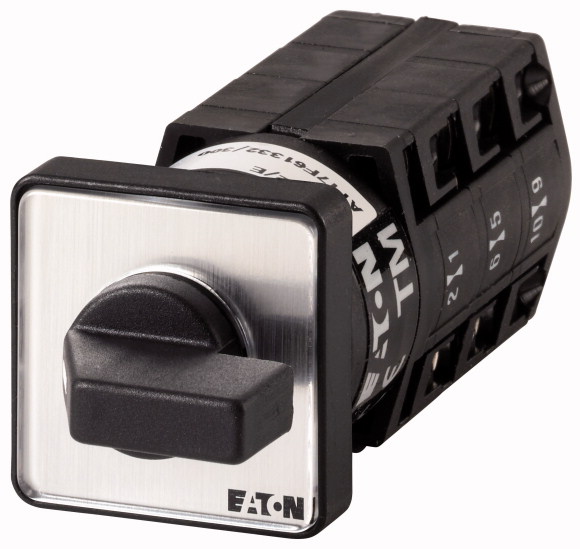

Управляющий переключатель | ||
Идентификатор типа |
TM | ||
Основная функция |
Ступенчатые выключатели | ||
| с черной перекидной ручкой и с передней панелью | |||
контакты |
6 | ||
Число уровней |
3 уровня 45° | ||
Класс защиты |
спереди IP65 | ||
Конструктивное исполнение |
Монтаж | ||
|
|||
графические условные обозначения |
|
||
Угол включения |
° | 45 | |
Режим коммутации |
с фиксацией с нулевым положением |
||
№ передней панели |
|
||
Передняя панель |
0-3 | ||
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц |
|||
400 В |
P | кВт | 3 |
измеренный ток длительной нагрузки |
Iu | A | 10 |
Количество блоков |
Модуль (модули) | 3 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947, VDE 0660, CSA, UL Управляющие переключатели согласно IEC/EN 60947-5-1 Выключатели вспомогательного тока согласно IEC/EN 60947-5-1 |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +50 | |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 4000 |
установочное положение |
любая | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Контакты | |||
электрические параметры |
|||
Номинальное напряжение |
Ue | В перем. тока | 500 |
измеренный ток длительной нагрузки |
Iu | A | 10 |
Указания по измеренному току длительной нагрузки Iu
|
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
стойкость к коротким замыканиям |
|||
Предохранитель |
A gG/gL | 10 | |
| Коммутационная способность | |||
Безопасное разъединение согласно EN 61140 |
|||
Электрические тепловые потери на контакт при Ie
|
W | 0.15 | |
Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) |
W | 0.15 | |
Механический срок службы |
Переключения | x 106 | > 1 |
максимальная частота коммутаций |
Переключения/ч | 1200 | |
Переменное напряжение |
|||
AC-23A |
|||
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц |
P | кВт | |
400 B 415 B |
P | кВт | 3 |
Надёжность управляющей системы при 24 В пост. тока, 10 мА |
Частота отказов | HF | < 10-5, < 1 отказа на 100000 соединений |
| Поперечные сечения соединения | |||
одно- или многожильные |
мм2 |
1 x 1,5 2 x 1,5 |
|
тонкопроволочный |
мм2 |
1 x 1,5 2 x 1,5 |
|
Соединительный винт |
M2,5 | ||
макс. начальный пусковой момент |
Нм | 0.6 | |
| Опробованные рабочие характеристики | |||
Контакты |
|||
Номинальное напряжение |
Ue | В перем. тока | 300 |
Измеренный ток длительной нагрузки макс. |
|||
Цепи главного тока |
|||
Общее применение |
A | 10 | |
Цепи вспомогательного тока |
|||
Общее применение |
IU | A | 10 |
Пилотный режим |
A 300 | ||
Коммутационная способность |
|||
максимальная мощность двигателя |
|||
однофазный |
|||
120 В перем. тока |
л.с. | 0.33 | |
240 В переменного тока |
л.с. | 0.75 | |
277 В переменного тока |
л.с. | 0.75 | |
трехфазн. |
|||
120 В перем. тока |
л.с. | 0.75 | |
240 В переменного тока |
л.с. | 1 | |
Поперечные сечения соединения |
|||
одно- или тонкопроволочный с оконечной муфтой |
AWG | 16 - 14 | |
тонкопроволочный |
AWG |
16 2 x 16 |
|
Соединительный винт |
M2,5 | ||
Начальный пусковой момент |
фунт на дюйм | 5 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 10 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.15 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Устойчивость к УФ-излучению только при наличии защитной крыши. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Control switch (EC002611) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Control switch (ecl@ss8.1-27-37-14-14 [ACN998008]) | |||
Type of switch |
Level switch | ||
Number of poles |
2 | ||
Max. rated operation voltage Ue AC |
V | 500 | |
Rated permanent current Iu |
A | 10 | |
Number of switch positions |
4 | ||
With 0 (off) position |
Yes | ||
With retraction in 0-position |
No | ||
Device construction |
Built-in device | ||
Width in number of modular spacings |
0 | ||
Suitable for ground mounting |
No | ||
Suitable for front mounting 4-hole |
Yes | ||
Suitable for distribution board installation |
No | ||
Suitable for intermediate mounting |
No | ||
Complete device in housing |
No | ||
Type of control element |
Toggle | ||

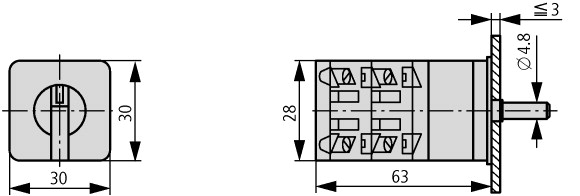

Front shield size |
30x30 mm | ||
Degree of protection (IP), front side |
IP65 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking | ||
| UL File No. | E36332 | ||
| UL Category Control No. | NLRV | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Degree of Protection | IEC: IP65; UL/CSA Type: – |
