Артикул:
184096
Внутрений код:
EAT-184096
Дилерский сертификат
56 кб
Техническая документация
339,3 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
1 454 723.29 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

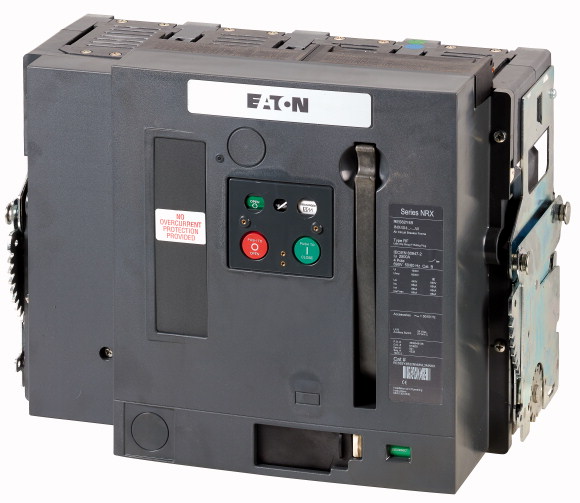

Открытые силовые выключатели/силовые разъединители | ||
Ассортимент |
Открытый силовой разъединитель | ||
Диапазон тока |
до 4000 A | ||
Защитная функция |
без защиты | ||
Метод монтажа |
Выдвижной вариант монтажа | ||
| Кассета заказывается отдельно. | |||
Типоразмер |
INX40 | ||
Техника срабатывания |
без расцепителя | ||
Стандарт/сертификат |
IEC | ||
Количество полюсов |
4-полюсн. | ||
Класс защиты |
IP31 с уплотнителем двери, IP55 с защитным кожухом | ||
| на выбор устанавливается пользователем с многочисленными принадлежностями | |||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 800 |
Расчетный ток короткого замыкания при включении до 440В/690В 42/42 |
Icm | кА | 187 |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании t = 1 с |
Icw | кА | 85 |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании t = 3 с |
Icw | кА | 66 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947 | ||
Температура окружающей среды |
|||
Хранение |
? | °C | -40 - +70 |
Температура окружающей среды |
°C | -25 - +70 | |
установочное положение |
|
||
категория применения |
B | ||
Класс защиты |
IP31 с уплотнителем двери, IP55 с защитным кожухом | ||
Направление подвода питания |
любая | ||
| Цепи главного тока | |||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 800 |
Измеренный ток длительной нагрузки при 50 °C |
Iu | A | 800 |
Измеренный ток длительной нагрузки при 60 °C |
Iu | A | 800 |
Измеренный ток длительной нагрузки при 70 °C |
Iu | A | 800 |
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 12000 |
Номинальное напряжение |
Ue | В перем. тока | 690 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 1000 |
| Коммутационная способность | |||
Расчетный ток короткого замыкания при включении |
Icm | ||
до 440 В 50/60 Гц |
Icm | кА | 187 |
до 690 В 50/60 Гц |
Icm | кА | 166 |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гц |
|||
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (t=1s) |
Icw | кА | 85 |
t = 3 с |
Icw | кА | 66 |
Время переключения |
|||
Время включения на включающую катушку |
мс | 30 | |
Общее время отключения через расцепитель рабочих токов |
мс | 35 | |
Общее время отключения через расцепитель минимального напряжения |
мс | 40 | |
срок службы |
Замыкающий контакт | ||
Механический срок службы |
Циклы переключения (ВКЛ./ВЫКЛ.) | 12500 | |
Механический срок службы с техобслуживанием |
Циклы переключения (ВКЛ./ВЫКЛ.) | 25000. | |
Электрический срок службы |
Циклы переключения (ВКЛ./ВЫКЛ.) | 10000 | |
Электрический срок службы с техобслуживанием |
Циклы переключения (ВКЛ./ВЫКЛ.) | 20000. | |
максимальная частота коммутаций |
S/h | ||
максимальная частота коммутаций |
Переключения/ч | 60 | |
Потеря мощности для расчетного тока при In
|
|||
Выдвижной вариант монтажа (выключатель с кассетой) |
W | 35 | |
| Вес | |||
Выдвижной вариант монтажа |
|||
4-полюсн. |
кг | 82 | |
Пустая кассета |
|||
4-полюсн. |
кг | 35 | |
| Поперечные сечения соединения | |||
медная шина |
|||
Выдвижной вариант монтажа |
|||
черный |
мм | 1 x 60 x 10 | |
| При этом речь идёт о значениях, используемых в собственном оборудовании. Значения зависят от температуры, преобладающей вокруг переключателя, от класса защиты (IP), от высоты установки, от заделки и иногда от искусственной вентиляции. Таким образом, в зависимости от индивидуальной концепции оборудования может произойти "дерейтинг", который можно компенсировать снова, увеличив поперечное сечение. Точные сведения об этом предоставляют термические испытания конкретного коммутационного оборудования. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 800 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 35 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
Version as main switch |
Yes | ||
Version as maintenance-/service switch |
No | ||
Version as safety switch |
No | ||
Version as emergency stop installation |
No | ||
Version as reversing switch |
No | ||
Max. rated operation voltage Ue AC |
V | 690 | |
Rated operating voltage |
V | 690 - 690 | |
Rated permanent current Iu |
A | 800 | |
Rated permanent current at AC-21, 400 V |
A | 0 | |
Rated operation power at AC-3, 400 V |
kW | 0 | |
Rated short-time withstand current lcw |
kA | 85 | |
Rated operation power at AC-23, 400 V |
kW | 0 | |
Switching power at 400 V |
kW | 0 | |
Conditioned rated short-circuit current Iq |
kA | 187 | |
Number of poles |
4 | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
2 | ||
Motor drive optional |
Yes | ||
Motor drive integrated |
No | ||
Voltage release optional |
Yes | ||
Device construction |
Built-in device slide-in technique (withdrawable) | ||
Suitable for ground mounting |
Yes | ||
Suitable for front mounting 4-hole |
No | ||
Suitable for front mounting center |
No | ||
Suitable for distribution board installation |
Yes | ||
Suitable for intermediate mounting |
No | ||
Colour control element |
Green | ||
Type of control element |
Push button | ||
Interlockable |
Yes | ||
Type of electrical connection of main circuit |
Rail connection | ||
Degree of protection (IP), front side |
IP31 |
