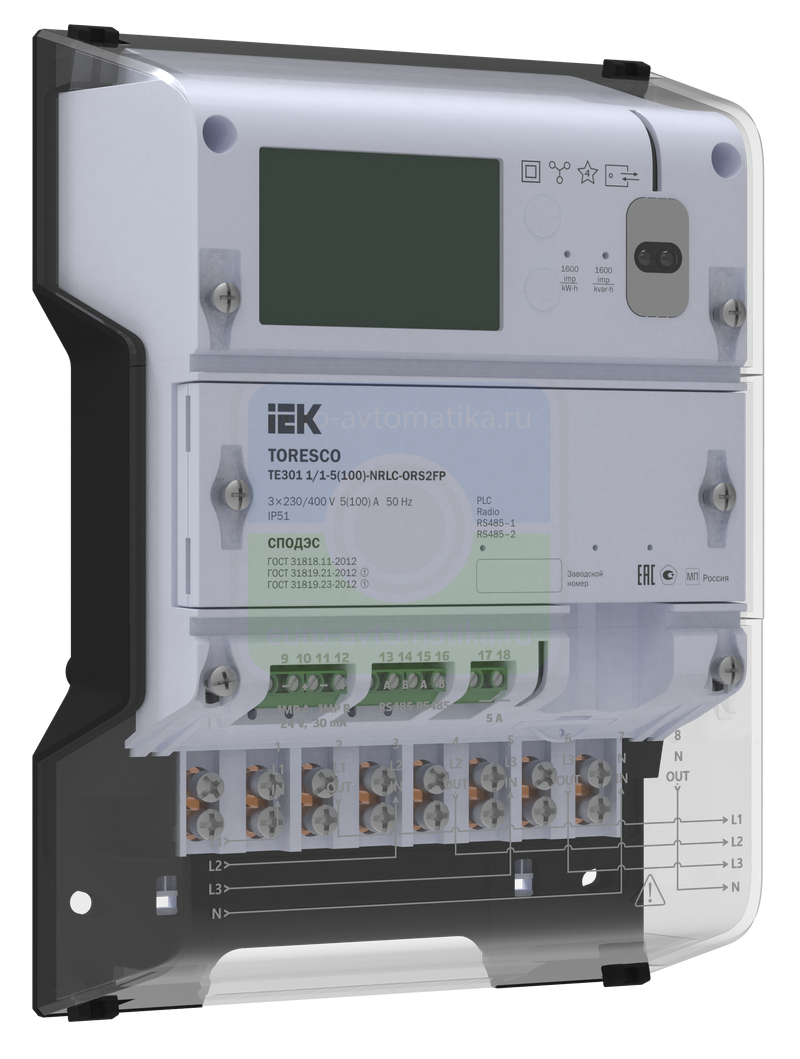

TR-TE301-100-1-RS2FPG - TORESCO Счетчик ЭЭ TE301 1/1-5(100)-NRLC-ORS2FPG IEK (TR-TE301-100-1-RS2FPG)

Многофункциональный трехфазный счетчик электрической энергии TORESCO предназначен для измерения активной и реактивной электрической энергии, и мощности в двух направлениях в каждой фазе трехфазных четырехпроводных цепях переменного тока номинальным напряжением 230В/400В и номинальной частотой сети 50 Гц, непосредственного подключения и организации многотарифного учёта электроэнергии. Счётчик TORESCO используются для измерения, хранения и передачи информации по встроенным интерфейсам связи 2хRS-485, PLC, радиоинтерфейс RF433 на частоте 433МГц и в сети GSM/GPRS 900/1800 МГц как самостоятельно, так и в составе АСКУЭ.

• Поддержка протокола СПОДЭС согласно ГОСТ Р 58940-2020.
• Соответствие отраслевым требованиям, в том числе Постановлению Правительства РФ от 19.06.2020 N 890 "О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)".
• Измерение параметров сети в режиме реального времени:
• - активную и реактивную электроэнергию;
• - активную мощность по каждой фазе и суммарное значение в двух направлениях;
• - реактивную мощность по каждой фазе и суммарное значение в двух направлениях;
• - полную мощность по каждой фазе и суммарное значение в двух направлениях;
• - усреднённый по времени коэффициент мощности (cos φ);
• - напряжение фазное по каждой фазе и линейное;
• - ток в каждой фазе;
• - частоту сети.
• Интервал обновления данных по каждому измеряемому параметру не более 0,5 с.
• Погрешность измерения параметров качества электрической энергии должна соответствовать классу S или выше согласно ГОСТ 30804.4.30-2013.
• Отклонение частоты (с уточнением в части диапазона измерения частоты от 47,5 до 52,5 Гц).
• Возможность настроить следующие параметры:
• - текущую дату, время, календарь выходных и праздничных дней;
• - даты начала расчетного периода;
• - количества действующих тарифов и тарифного расписания;
• - состава и последовательности вывода сообщений и измеряемых параметров на дисплей;
• - пороговых значений фиксации нарушений качества электроснабжения;
• - параметров срабатывания встроенных коммутационных аппаратов;
• - изменение паролей и разграничения доступа;
• - коэффициентов трансформации для приборов полукосвенного включения.
• Возможность фиксировать следующие события в виде журнала событий, формируемого во внутренней энергонезависимой памяти прибора:
• - факт изменения состояния контакта вскрытия корпуса прибора;
• - факт изменения состояния контакта клеммной крышки (крышек);
• - попытки доступа с нарушением правил управления доступом;
• - попытки доступа с неуспешной идентификацией и (или) аутентификацией;
• - попытки несанкционированного нарушения целостности программного обеспечения;
• - факт изменения настроек прибора;
• - факт воздействия магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл;
• - факт отклонения напряжения в измерительных цепях от заданных пределов;
• - факт отсутствия или низкого напряжения по каждой фазе при наличии тока в измерительных цепях с конфигурируемыми порогами;
• - факт отсутствия напряжения либо значение напряжения ниже запрограммированного порога по каждой фазе с фиксацией времени пропадания и восстановления напряжения;
• - факт инверсии фазы или нарушение чередования фаз;
• - факт превышения соотношения заданных величин потребления активной и реактивной мощности (cos φ);
• - факт превышение заданного предела мощности;
• - факт изменения направления перетока энергии (мощности);
• - факт и причина включения и отключения встроенного коммутационного аппарата;
• - факт успешно или неуспешно выполненной процедуры самодиагностики;
• - факт синхронизации или изменения времени с указанием значений времени и даты до и после коррекции или величины коррекции времени, на которую была проведена корректировка.
• Все фиксируемые в журнале события содержат дату и время возникновения события.
• Емкость журнала событий составляет не менее 500 записей.
• Срок хранения данных при отключении внешнего питания должен составлять не менее 10 лет.
• Время сохранения хода часов в случае пропадания напряжения в питающей сети должно составлять не менее 123 суток при исправном элементе питания.
• Датчик магнитного поля.
• Наличие "электронной" пломбы, фиксирующей события о любых манипуляциях со счетчиком.
• Реле управления нагрузкой.
• Блокировка срабатывания встроенного реле нагрузки, используемого для ограничения (возобновления) потребления электрической энергии с возможностью опломбирования блокировки.
