Артикул:
279222
Внутрений код:
EAT-279222
Дилерский сертификат
56 кб
Техническая документация
190,7 кб
Характеристики
Номинальный ток, А
—
63
Количество полюсов
—
4
Максимальная отключающая способность, кА
—
10
Номинальный ток утечки, мА
—
100
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |
Устройства защиты от аварийного тока | ||
Полюсы |
4-полюсн. | ||
Расчетный рабочий ток |
In | A | 63 |
Расчетная устойчивость при коротких замыканиях |
Icn | кА | 10 |
Расчетный ток утечки |
I?N | A | 0,1 |
Тип |
Тип A | ||
Срабатывание |
A | без задержки | |
Ассортимент |
FI | ||
Чувствительность |
чувствительный к переменному/импульсному току | ||
Стойкость к импульсному току |
условно устойчив к импульсному току 250 A |
Технические характеристики
| Электрический | |||
Стандарты и предписания |
IEC/EN 61008 | ||
Срабатывание |
A | без задержки | |
Номинальное напряжение |
Ue | В перем. тока | 230/400 |
Предельные значения рабочего напряжения |
В перем. тока | 184 - 440 | |
Номинальная частота |
f | Гц | 50 |
Расчетные токи утечки |
I?n | мА | 30, 100, 300, 500 |
Расчетный ток неотключения при неисправности |
I?no | 0,5 x I ?n | |
Коммутационная расчетная способность тока при неисправности |
|||
Коммутационная расчетная способность тока при неисправности |
I?m | A |
In = 16 - 40 A: 500 In = 63 A: 630 In = 80 A: 800 In = 100 A: 1000 |
Чувствительность |
Переменный и импульсный ток | ||
Возможность подключения для измерения |
Icn | кА | 10 |
Номинальный ток |
Ie | A | 63 |
Номинальная устойчивость к импульсу |
Uimp | кВ | 6 |
максимальный входной предохранитель для защиты от короткого замыкания |
A gL |
In = 16 - 63 A: 63 In= 80 A: 80 In= 100 A: 100 |
|
срок службы |
Замыкающий контакт | ||
электрический |
Переключения | > 4000 | |
механический |
Переключения | > 20000 | |
| Механический | |||

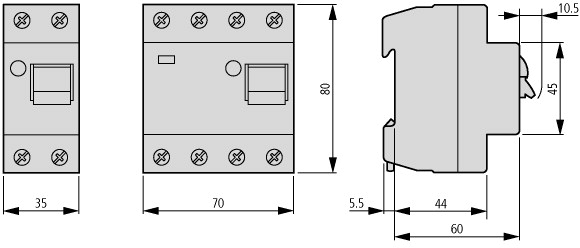

Монтажный размер колпачков |
мм | 45 | |
Цокольный размер корпуса |
мм | 80 | |
Защита клемм |
Защита от прикосновения согласно BGV A2 | ||
Монтажная ширина |
мм | 35 (2 установочных места), 70 (4 установочных места) | |
Монтаж |
DIN рейка IEC/EN 60715 | ||
Класс защиты |
|||
встроенный |
IP40 | ||
Клеммы вверху и внизу |
Зажимы/приподнятые зажимы | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 1,5 - 35 | |
тонкопроволочный |
мм2 | 2 x 16 | |
Толщина материала сборной шины |
мм | 0,8 - 2 | |
допустимый диапазон температур окружающей среды |
°C | -25 - +40 | |
Стойкость к климатическим воздействиям |
IEC/EN 61008 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 63 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 10.5 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
| Начиная с 40°C макс. допустимый ток длительной нагрузки уменьшается на 3% на каждый 1°C |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) (EC000003) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Residual current circuit breaker (RCCB) (ecl@ss8.1-27-14-22-01 [AAB906011]) | |||
Number of poles |
4 | ||
Nominal rated voltage |
V | 400 | |
Nominal rated current |
A | 63 | |
Rated fault current |
A | 0.1 | |
Mounting method |
DIN rail | ||
Leakage current type |
A | ||
Selective protection |
No | ||
Short-circuit breaking capacity (Icw) |
kA | 10 | |
Surge current capacity |
kA | 0.25 | |
Frequency |
50 Hz | ||
Additional equipment possible |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Construction size (in accordance with DIN 43880) |
1 | ||
Width in number of modular spacings |
4 | ||
Built-in depth |
mm | 69.5 | |
Short-time delayed tripping |
No |
