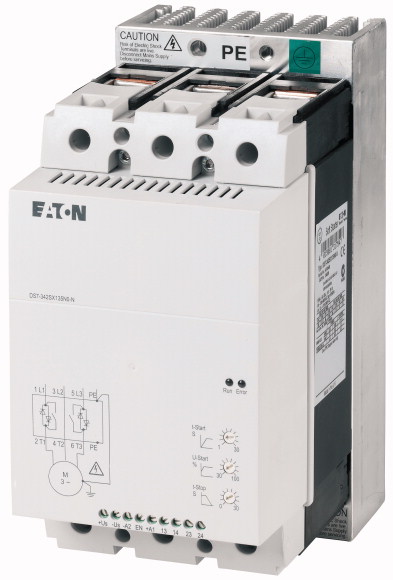

Устройство плавного пуска 160А, напряжение управления 24В (AC,DC) (DS7-340SX160N0-N) (134922)

Отложить

Сравнить

Артикул: 134922

Внутрений код: EAT-134922

Дилерский сертификат 56 кб

Техническая документация 231,9 кб

Предварительный просмотр в 3D

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

231 073.12 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Описание			с внутренними контактами байпаса
функция			Плавный пускатель для трёхфазовой нагрузки
Сетевое напряжение (50/60 Гц)	U_LN	В перем. тока	200 - 480
Питающее напряжение	U_s		24 B перем. тока/пост. тока
Управляющее напряжение	U_C		24 В перем. тока 24 В пост. тока
соотнесенная мощность двигателя (стандартное соединение, In-Line)
при 400 В, 50 Гц	P	кВт	90
при 460 В, 60 Гц	P	л.с.	125
Расчетный рабочий ток
AC-53	I_e	A	160
Номинальное напряжение	U_e		200 V 230 V 400 V 480 V
Подключение к SmartWire-DT			нет
Типоразмер			FS4

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947-4-2 UL 508 CSA22.2-14
Допуски			CE
Апробации			UL CSA c-Tick UkrSEPRO
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-10
Температура окружающей среды
Эксплуатация	?	°C	-5 - +40 до 60 с 2% дерейтингом на один Кельвин повышения температуры
Хранение	?	°C	-25 - +60
Высота установки		M	0 - 1000 м, поэтому на каждые 100 м 1% дерейтинга, макс. 2000 м
установочное положение			вертикально
Класс защиты
Класс защиты			IP20 (клеммы IP00)
встроенный			С опциональными крышками из программы NZM может быть достигнут класс защиты IP40 со всех сторон.
защита от прикосновения			защита от прикосновения пальцами и тыльной стороной кистей рук
Категория перенапряжения / степень загрязнения			II/2
Удароустойчивость			8 г/11 мс
Устойчивость к вибрации в соответствии с 60721-3-2			2M2
Степень помех радиоприема (IEC/EN 55011)			B
Статическая потеря мощности, не зависит от тока	P_vs	W	30
Вес		кг	3.7
Цепи главного тока
Номинальное напряжение	U_e	В перем. тока	200 - 480
Частота сети	f_LN	Гц	50/60
Расчетный рабочий ток	I_e	A
AC-53	I_e	A	160
соотнесенная мощность двигателя (стандартное соединение, In-Line)
при 230 В, 50 Гц	P	кВт	45
при 400 В, 50 Гц	P	кВт	90
при 200 В, 60 Гц	P	л.с.	50
при 230 В, 60 Гц	P	л.с.	60
при 460 В, 60 Гц	P	л.с.	125
Цикл перегрузки: согласно IEC/EN 60947-4-2
AC-53a			160 A: AC-53a: 3 - 5: 75 - 10
внутренний контакт байпаса
стойкость к коротким замыканиям
Тип координации "1"			NZMN2-M200
Тип координации „2“ (дополнительно для предохранителей для типа координации „1“)			3 x 170M5008

Держатели предохранителей (число x тип)			3 x 170H3004
Поперечные сечения соединения
Силовые проводы
одножильный		мм²	1 x (4 - 185) 2 x (4 - 70)
многожильный		мм²	1 x (4 - 185) 2 x (4 - 70)
одно- или многожильные		AWG	1 x (12 - 350 kcmil) 2 x (12 - 00)
Медная полоса		мм	2 x 9 x 0,8 10 x 16 x 0,8
Начальный пусковой момент		Нм	5 (
Отвертка (профиль: Pozidriv)		мм	PZ2; 1 x 6 mm
Управляющие провода
одножильный		мм²	1 x (0,5 - 2,5) 2 x (0,5 - 1,0)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,5 - 1,5) 2 x (0,5 - 0,75)
1 отверстие		мм²	1 x (0,5 - 1,5) 2 x (0,5 - 1,0)
одно- или многожильные		AWG	1 x (21 - 14) 2 x (21 - 18)
Начальный пусковой момент		Нм	0,4
Отвертка		мм	0,6 x 3,5
Цепь управляющего тока
Цифровые входы
Управляющее напряжение
Управляется постоянным током DC		В пост. тока	24 V DC +10 %/- 15 %
Работа от перем. тока		В перем. тока	24 В перем. тока +10 %/- 15 %
Потребление тока 24 В		мА
внешние 24 В		мА	1.6
Напряжение натяжения		x U_s
Управляется постоянным током DC		В пост. тока	17.3 - 27
Работа от перем. тока		В перем. тока	17.3 - 27
Напряжение отпускания	x U_s
Управляется постоянным током DC		В пост. тока	0 - 3
Работа от перем. тока		В перем. тока	0 - 3
Время срабатывания
Управляется постоянным током DC		мс	250
Работа от перем. тока		мс	250
Время отпускания
Управляется постоянным током DC		мс	350
Питание регулятора
Напряжение	U_s	В	24 В перем./пост. тока +10 %/- 15 %
Потребление тока	I_e	мА	< 50
Потребление тока при пиковой нагрузке (закрыть байпас) при 24 В пост. тока	I_Peak	A/мс	0,6/50
Примечание			Внешнее напряжение питания
Релейные выходы
Количество			2 (TOR, готов)
Диапазон напряжений		В перем. тока	250
Диапазон тока AC-11		A	1 A, AC-11
Функция плавного пуска
Времена рампы
Время запуска		с	1 - 30
Время задержки		с	0 - 30
Пусковое напряжение(= напряжение отключения)		%	30 100
Пусковое напряжение		%	30 - 100
Области применения
Области применения			плавный запуск трехфазных асинхронных двигателей
1-фазные двигатели			?
3-фазные двигатели
Функции
быстрое переключение (полупроводниковый контактор)			- (минимальное время рампы 1с)
Функция плавного пуска
Реверсивный пускатель			требуется внешнее решение
Подавление переходных процессов при включении
Подавление составляющих постоянного тока для двигателей
Гальваническое разделение между силовой частью и управлением
указания
Номинальная устойчивость к импульсу: 1,2 мкс/50 мкс (время подъема/затухания импульса согласно IEC/EN 60947-2 или -3) действителен для цепи управляющего тока/силовой части/корпуса

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	160
Потеря мощности на полюс, в зависимости от тока	P_vid	W	0
Потеря мощности оборудования, в зависимости от тока	P_vid	W	30
Статическая потеря мощности, не зависит от тока	P_vs	W	30
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-5
Макс. рабочая температура		°C	40
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Soft starter (EC000640)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Semiconductor motor controller or soft starter (ecl@ss8.1-27-37-09-07 [ACO300008])
Rated operation current Ie at 40 °C Tu	A	160
Rated operating voltage Ue	V	230 - 460
Rated power three-phase motor, inline, at 230 V	kW	45
Rated power three-phase motor, inline, at 400 V	kW	90
Rated power three-phase motor, inside delta, at 230 V	kW	0
Rated power three-phase motor, inside delta, at 400 V	kW	0
Internal bypass		Yes
With display		No
Torque control		No
Rated surrounding temperature without derating	°C	40
Rated control supply voltage Us at AC 50HZ	V	24 - 24
Rated control supply voltage Us at AC 60HZ	V	24 - 24
Rated control supply voltage Us at DC	V	24 - 24
Voltage type for actuating		AC/DC
Integrated motor overload protection		No

Апробации

Product Standards			IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 CE marking
UL File No.			E251034
CSA File No.			2511305
CSA Class No.			321106
Specially designed for North America			No
Suitable for			Branch circuits
Current Limiting Circuit-Breaker			No
Max. Voltage Rating			480 V
Degree of Protection			IP20; UL/CSA Type 1

Документы

Техническая документация 231,9 кб

Дилерский сертификат 56 кб
