Артикул:
134923
Внутрений код:
EAT-134923
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
256 009.37 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

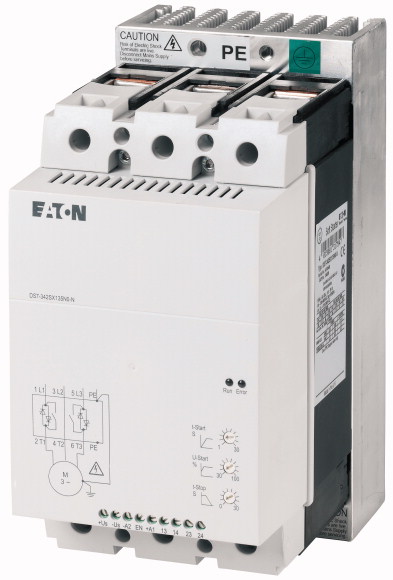

Описание |
с внутренними контактами байпаса | ||
функция |
Плавный пускатель для трёхфазовой нагрузки | ||
Сетевое напряжение (50/60 Гц) |
ULN | В перем. тока | 200 - 480 |
Питающее напряжение |
Us | 24 B перем. тока/пост. тока | |
Управляющее напряжение |
UC |
24 В перем. тока 24 В пост. тока |
|
соотнесенная мощность двигателя (стандартное соединение, In-Line) |
|||
при 400 В, 50 Гц |
P | кВт | 110 |
при 460 В, 60 Гц |
P | л.с. | 150 |
Расчетный рабочий ток |
|||
AC-53 |
Ie | A | 200 |
Номинальное напряжение |
Ue |
200 V 230 V 400 V 480 V |
|
Подключение к SmartWire-DT |
нет | ||
Типоразмер |
FS4 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947-4-2 UL 508 CSA22.2-14 |
||
Допуски |
CE | ||
Апробации |
UL CSA c-Tick UkrSEPRO |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-10 |
||
Температура окружающей среды |
|||
Эксплуатация |
? | °C |
-5 - +40 до 60 с 2% дерейтингом на один Кельвин повышения температуры |
Хранение |
? | °C | -25 - +60 |
Высота установки |
M | 0 - 1000 м, поэтому на каждые 100 м 1% дерейтинга, макс. 2000 м | |
установочное положение |
вертикально | ||
Класс защиты |
|||
Класс защиты |
IP20 (клеммы IP00) | ||
встроенный |
С опциональными крышками из программы NZM может быть достигнут класс защиты IP40 со всех сторон. | ||
защита от прикосновения |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Категория перенапряжения / степень загрязнения |
II/2 | ||
Удароустойчивость |
8 г/11 мс | ||
Устойчивость к вибрации в соответствии с 60721-3-2 |
2M2 | ||
Степень помех радиоприема (IEC/EN 55011) |
B | ||
Статическая потеря мощности, не зависит от тока |
Pvs | W | 42 |
Вес |
кг | 3.7 | |
| Цепи главного тока | |||
Номинальное напряжение |
Ue | В перем. тока | 200 - 480 |
Частота сети |
fLN | Гц | 50/60 |
Расчетный рабочий ток |
Ie | A | |
AC-53 |
Ie | A | 200 |
соотнесенная мощность двигателя (стандартное соединение, In-Line) |
|||
при 230 В, 50 Гц |
P | кВт | 55 |
при 400 В, 50 Гц |
P | кВт | 110 |
при 200 В, 60 Гц |
P | л.с. | 60 |
при 230 В, 60 Гц |
P | л.с. | 75 |
при 460 В, 60 Гц |
P | л.с. | 150 |
Цикл перегрузки: согласно IEC/EN 60947-4-2 |
|||
AC-53a |
200 A: AC-53a: 3 - 5: 75 - 10 | ||
внутренний контакт байпаса |
|
||
стойкость к коротким замыканиям |
|||
Тип координации "1" |
NZMN2-M200 | ||
Тип координации „2“ (дополнительно для предохранителей для типа координации „1“) |
3 x 170M5008 | ||
Держатели предохранителей (число x тип) |
3 x 170H3004 | ||
| Поперечные сечения соединения | |||
Силовые проводы |
|||
одножильный |
мм2 |
1 x (4 - 185) 2 x (4 - 70) |
|
многожильный |
мм2 |
1 x (4 - 185) 2 x (4 - 70) |
|
одно- или многожильные |
AWG |
1 x (12 - 350 kcmil) 2 x (12 - 00) |
|
Медная полоса |
мм | 2 x 9 x 0,8 10 x 16 x 0,8 | |
Начальный пусковой момент |
Нм | 5 ( | |
Отвертка (профиль: Pozidriv) |
мм | PZ2; 1 x 6 mm | |
Управляющие провода |
|||
одножильный |
мм2 |
1 x (0,5 - 2,5) 2 x (0,5 - 1,0) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,5 - 1,5) 2 x (0,5 - 0,75) |
|
1 отверстие |
мм2 |
1 x (0,5 - 1,5) 2 x (0,5 - 1,0) |
|
одно- или многожильные |
AWG |
1 x (21 - 14) 2 x (21 - 18) |
|
Начальный пусковой момент |
Нм | 0,4 | |
Отвертка |
мм | 0,6 x 3,5 | |
| Цепь управляющего тока | |||
Цифровые входы |
|||
Управляющее напряжение |
|||
Управляется постоянным током DC |
В пост. тока | 24 V DC +10 %/- 15 % | |
Работа от перем. тока |
В перем. тока | 24 В перем. тока +10 %/- 15 % | |
Потребление тока 24 В |
мА | ||
внешние 24 В |
мА | 1.6 | |
Напряжение натяжения |
x Us | ||
Управляется постоянным током DC |
В пост. тока | 17.3 - 27 | |
Работа от перем. тока |
В перем. тока | 17.3 - 27 | |
Напряжение отпускания |
x Us | ||
Управляется постоянным током DC |
В пост. тока | 0 - 3 | |
Работа от перем. тока |
В перем. тока | 0 - 3 | |
Время срабатывания |
|||
Управляется постоянным током DC |
мс | 250 | |
Работа от перем. тока |
мс | 250 | |
Время отпускания |
|||
Управляется постоянным током DC |
мс | 350 | |
Питание регулятора |
|||
Напряжение |
Us | В | 24 В перем./пост. тока +10 %/- 15 % |
Потребление тока |
Ie | мА | < 50 |
Потребление тока при пиковой нагрузке (закрыть байпас) при 24 В пост. тока |
IPeak | A/мс | 0,6/50 |
Примечание |
Внешнее напряжение питания | ||
Релейные выходы |
|||
Количество |
2 (TOR, готов) | ||
Диапазон напряжений |
В перем. тока | 250 | |
Диапазон тока AC-11 |
A | 1 A, AC-11 | |
| Функция плавного пуска | |||
Времена рампы |
|||
Время запуска |
с | 1 - 30 | |
Время задержки |
с | 0 - 30 | |
Пусковое напряжение(= напряжение отключения) |
% | 30 100 | |
Пусковое напряжение |
% | 30 - 100 | |
Области применения |
|||
Области применения |
плавный запуск трехфазных асинхронных двигателей | ||
1-фазные двигатели |
? | ||
3-фазные двигатели |
|
||
| Функции | |||
быстрое переключение (полупроводниковый контактор) |
- (минимальное время рампы 1с) | ||
Функция плавного пуска |
|
||
Реверсивный пускатель |
требуется внешнее решение | ||
Подавление переходных процессов при включении |
|
||
Подавление составляющих постоянного тока для двигателей |
|
||
Гальваническое разделение между силовой частью и управлением |
|
||
| указания | |||
|
Номинальная устойчивость к импульсу:
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 200 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 42 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 42 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -5 | |
Макс. рабочая температура |
°C | 40 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Soft starter (EC000640) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Semiconductor motor controller or soft starter (ecl@ss8.1-27-37-09-07 [ACO300008]) | |||
Rated operation current Ie at 40 °C Tu |
A | 200 | |
Rated operating voltage Ue |
V | 230 - 460 | |
Rated power three-phase motor, inline, at 230 V |
kW | 55 | |
Rated power three-phase motor, inline, at 400 V |
kW | 110 | |
Rated power three-phase motor, inside delta, at 230 V |
kW | 0 | |
Rated power three-phase motor, inside delta, at 400 V |
kW | 0 | |
Internal bypass |
Yes | ||
With display |
No | ||
Torque control |
No | ||
Rated surrounding temperature without derating |
°C | 40 | |
Rated control supply voltage Us at AC 50HZ |
V | 24 - 24 | |
Rated control supply voltage Us at AC 60HZ |
V | 24 - 24 | |
Rated control supply voltage Us at DC |
V | 24 - 24 | |
Voltage type for actuating |
AC/DC | ||
Integrated motor overload protection |
No |
Апробации
| Product Standards | IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 CE marking | ||
| UL File No. | E251034 | ||
| CSA File No. | 2511305 | ||
| CSA Class No. | 321106 | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Current Limiting Circuit-Breaker | No | ||
| Max. Voltage Rating | 480 V | ||
| Degree of Protection | IP20; UL/CSA Type 1 |
