Артикул:
169863
Внутрений код:
EAT-169863
Дилерский сертификат
56 кб
Техническая документация
228,5 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Описание |
с внутренними контактами байпаса | ||
функция |

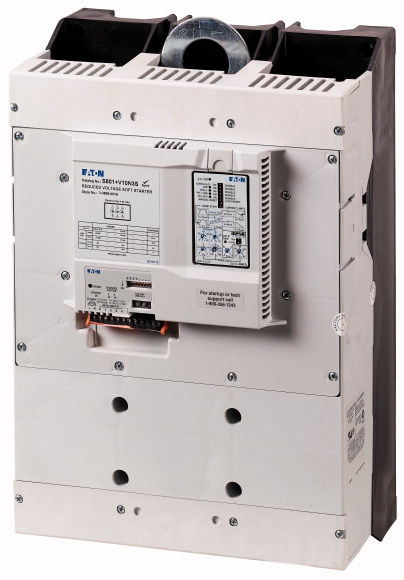

Плавный пускатель для трёхфазовой нагрузки | ||
Сетевое напряжение (50/60 Гц) |
ULN | В перем. тока | 200 - 600 |
Питающее напряжение |
Us | 24 В пост. тока | |
Управляющее напряжение |
UC | 24 В пост. тока | |
соотнесенная мощность двигателя (стандартное соединение, In-Line) |
|||
при 400 В, 50 Гц |
P | кВт | 200 |
при 460 В, 60 Гц |
P | л.с. | 300 |
Расчетный рабочий ток |
|||
AC-53 |
Ie | A | 361 |
Класс запуска |
CLASS 10 (замена схемы звезда-треугольник) CLASS 20 (тяжелый пуск, 3 x Ie для 45 с) CLASS 30 (6 x Ie для 30 с) |
||
Номинальное напряжение |
Ue |
200 V 230 V 400 V 480 V 600 V |
|
Подключение к SmartWire-DT |
нет | ||
Типоразмер |
V | ||
Примечание к заказу |
Для типоразмеров T, U , V требуются клеммные блоки для соединений, -> Принадлежности |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947-4-2 UL 508 CSA22.2-14-1995 GB14048 |
||
Допуски |
CE | ||
Апробации |
UL CSA c-Tick CCC |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-10 |
||
Температура окружающей среды |
|||
Эксплуатация |
? | °C | -30 - +50 |
Хранение |
? | °C | -50 - +70 |
Высота установки |
M | 0 - 2000 м, поэтому каждые 100 м 0,5% дерейтинг | |
установочное положение |
любая | ||
Класс защиты |
|||
Класс защиты |
IP20 (клеммы IP00) | ||
встроенный |
С опциональными крышками клемм SS-IP20-N может быть достигнут класс защиты IP20 со всех сторон. | ||
защита от прикосновения |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Категория перенапряжения / степень загрязнения |
II/3 | ||
Удароустойчивость |
15 г | ||
Степень помех радиоприема (IEC/EN 55011) |
A | ||
Статическая потеря мощности, не зависит от тока |
Pvs | W | 25 |
Вес |
кг | 41.4 | |
| Цепи главного тока | |||
Номинальное напряжение |
Ue | В перем. тока | 200 - 600 |
Частота сети |
fLN | Гц | 50/60 |
Расчетный рабочий ток |
Ie | A | |
AC-53 |
Ie | A | 361 |
соотнесенная мощность двигателя (стандартное соединение, In-Line) |
|||
при 230 В, 50 Гц |
P | кВт | 110 |
при 400 В, 50 Гц |
P | кВт | 200 |
при 500 В, 50 Гц |
P | кВт | 250 |
при 200 В, 60 Гц |
P | л.с. | 125 |
при 230 В, 60 Гц |
P | л.с. | 125 |
при 460 В, 60 Гц |
P | л.с. | 300 |
при 600 В, 60 Гц |
P | л.с. | 350 |
Цикл перегрузки: согласно IEC/EN 60947-4-2 |
|||
AC-53a |
360 A: AC-53a: 4.0 - 32: 99 - 3 | ||
внутренний контакт байпаса |
|
||
стойкость к коротким замыканиям |
|||
Тип координации "1" |
NZMN3-S400 | ||
| Поперечные сечения соединения | |||
Силовые проводы |
|||
одножильный |
мм2 |
2 x (120 - 240) 4 x (70 - 240) 6 x (120 - 240) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
2 x (120 - 240) 4 x (70 - 240) 6 x (120 - 240) |
|
многожильный |
мм2 |
2 x (120 - 240) 4 x (70 - 240) 6 x (120 - 240) |
|
одно- или многожильные |
AWG |
2 x (4 - 500 kcmil) 4 x (4 - 500 kcmil) 6 x (4 - 500 kcmil) |
|
Управляющие провода |
|||
одножильный |
мм2 |
1 x (2,5 - 4) 2 x (1,0 - 2,5) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (2,5 - 4) 2 x (1,0 - 2,5) |
|
1 отверстие |
мм2 |
1 x (2,5 - 4) 2 x (1,0 - 2,5) |
|
одно- или многожильные |
AWG |
57 x (12 - 14) 2 x (12 - 14) |
|
Начальный пусковой момент |
Нм | 0,4 | |
Отвертка |
мм | 0,6 x 3,5 | |
| Цепь управляющего тока | |||
Цифровые входы |
|||
Управляющее напряжение |
|||
Управляется постоянным током DC |
В пост. тока | 24 V DC +10 %/- 10 % | |
Потребление тока 24 В |
мА | ||
внешние 24 В |
мА | 150 | |
внешние 24 В (без нагрузки) |
мА | 100 | |
Напряжение натяжения |
x Us | ||
Управляется постоянным током DC |
В пост. тока | 21.6 - 26.4 | |
Напряжение отпускания |
x Us | ||
Управляется постоянным током DC |
В пост. тока | ||
Напряжение отпускания, пост. ток, макс. |
В пост. тока | 3 | |
Время срабатывания |
|||
Управляется постоянным током DC |
мс | 100 | |
Время отпускания |
|||
Управляется постоянным током DC |
мс | 100 | |
Питание регулятора |
|||
Напряжение |
Us | В | 24 В пост. тока +10 %/- 10 % |
Потребление тока |
Ie | мА | < 1400 |
Потребление тока при пиковой нагрузке (закрыть байпас) при 24 В пост. тока |
IPeak | A/мс | 10/150 |
Примечание |
Внешнее напряжение питания | ||
Релейные выходы |
|||
Количество |
2 | ||
из них программируются |
2 | ||
Диапазон напряжений |
В перем. тока | 120 B перем. тока/пост. тока | |
Диапазон тока AC-11 |
A | 3 A, AC-11 | |
| Функция плавного пуска | |||
Времена рампы |
|||
Время запуска |
с | ||
Время запуска макс. |
с | 180 | |
Время задержки |
с | 0 - 60 | |
Пусковое напряжение(= напряжение отключения) |
% | ||
Пусковое напряжение максим. |
% | 85 | |
Пусковое напряжение |
% | ||
Пусковое напряжение максим. |
% | 85 | |
Kick-Start |
|||
Напряжение |
% | ||
Максимальное напряжение при Kick-Start |
% | 100 | |
Продолжительность |
|||
50 Гц |
мс | ||
Длительность Kick-Start, максимальная частота 50 Гц |
мс | 2000 | |
60 Гц |
мс | ||
Длительность Kick-Start, максимальная частота 60 Гц |
мс | 2000 | |
Области применения |
|||
Области применения |
плавный запуск трехфазных асинхронных двигателей | ||
3-фазные двигатели |
|
||
| Функции | |||
быстрое переключение (полупроводниковый контактор) |
- (минимальное время рампы 1с) | ||
Функция плавного пуска |
|
||
Реверсивный пускатель |
требуется внешнее решение (реверсивные контакторы) | ||
Подавление переходных процессов при включении |
|
||
Ограничение тока |
|
||
Распознавание перегрузки |
|
||
Распознавание неполной нагрузки |
|
||
Память ошибок |
Ошибка | 10 | |
Подавление составляющих постоянного тока для двигателей |
|
||
Гальваническое разделение между силовой частью и управлением |
|
||
Коммуникационные интерфейсы |
Modbus RTU |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 361 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 25 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 25 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -30 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Soft starter (EC000640) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Semiconductor motor controller or soft starter (ecl@ss8.1-27-37-09-07 [ACO300008]) | |||
Rated operation current Ie at 40 °C Tu |
A | 360 | |
Rated operating voltage Ue |
V | 200 - 600 | |
Rated power three-phase motor, inline, at 230 V |
kW | 110 | |
Rated power three-phase motor, inline, at 400 V |
kW | 200 | |
Rated power three-phase motor, inside delta, at 230 V |
kW | 200 | |
Rated power three-phase motor, inside delta, at 400 V |
kW | 315 | |
Internal bypass |
Yes | ||
With display |
No | ||
Torque control |
No | ||
Rated surrounding temperature without derating |
°C | 50 | |
Rated control supply voltage Us at AC 50HZ |
V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 24 - 24 | |
Voltage type for actuating |
DC | ||
Integrated motor overload protection |
Yes |
Апробации
| Product Standards | IEC/EN 60947-4-2; UL 508; CSA C22.2 No. 14; CE marking | ||
| UL File No. | E202571 | ||
| UL Category Control No. | NMFT | ||
| CSA File No. | LR 353 | ||
| CSA Class No. | 3211-06 | ||
| North America Certification | UL listed, CSA certified | ||
| Suitable for | Branch Circuits, not as BCPD | ||
| Max. Voltage Rating | 600 Vac | ||
| Degree of Protection | IP20 with kit |
