Артикул:
168987
Внутрений код:
EAT-168987
Дилерский сертификат
56 кб
Техническая документация
227,5 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Описание |
с внутренними контактами байпаса | ||
функция |

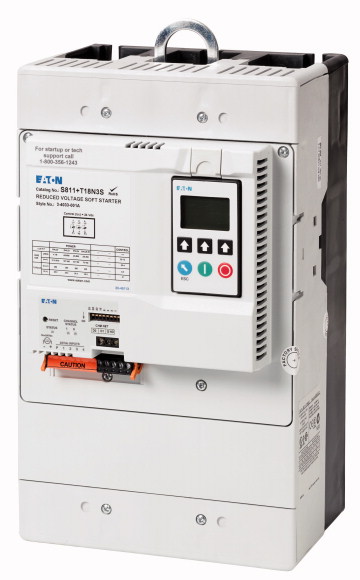

Плавный пускатель для трёхфазовой нагрузки с модулем управления | ||
Сетевое напряжение (50/60 Гц) |
ULN | В перем. тока | 200 - 600 |
Питающее напряжение |
Us | 24 В пост. тока | |
Управляющее напряжение |
UC | 24 В пост. тока | |
соотнесенная мощность двигателя (стандартное соединение, In-Line) |
|||
при 400 В, 50 Гц |
P | кВт | 132 |
при 460 В, 60 Гц |
P | л.с. | 200 |
Расчетный рабочий ток |
|||
AC-53 |
Ie | A | 240 |
AC-53, In-Delta |
Ie | A | 415 |
Класс запуска |
CLASS 10 (замена схемы звезда-треугольник) CLASS 20 (тяжелый пуск, 3 x Ie для 45 с) CLASS 30 (6 x Ie для 30 с) |
||
Номинальное напряжение |
Ue |
200 V 230 V 400 V 480 V 600 V |
|
Подключение к SmartWire-DT |
нет | ||
Типоразмер |
T | ||
Примечание к заказу |
Для типоразмеров T, U , V требуются клеммные блоки для соединений, -> Принадлежности |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947-4-2 UL 508 CSA22.2-14-1995 GB14048 |
||
Допуски |
CE | ||
Апробации |
UL CSA c-Tick CCC |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-10 |
||
Температура окружающей среды |
|||
Эксплуатация |
? | °C | -30 - +50 |
Хранение |
? | °C | -50 - +70 |
Высота установки |
M | 0 - 2000 м, поэтому каждые 100 м 0,5% дерейтинг | |
установочное положение |
любая | ||
Класс защиты |
|||
Класс защиты |
IP20 (клеммы IP00) | ||
встроенный |
С опциональными крышками клемм SS-IP20-TU может быть достигнут класс защиты IP20 со всех сторон. | ||
защита от прикосновения |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Категория перенапряжения / степень загрязнения |
II/3 | ||
Удароустойчивость |
15 г | ||
Степень помех радиоприема (IEC/EN 55011) |
A | ||
Статическая потеря мощности, не зависит от тока |
Pvs | W | 25 |
Вес |
кг | 18.6 | |
| Цепи главного тока | |||
Номинальное напряжение |
Ue | В перем. тока | 200 - 600 |
Частота сети |
fLN | Гц | 50/60 |
Расчетный рабочий ток |
Ie | A | |
AC-53, In-Delta |
Ie | A | 415 |
AC-53 |
Ie | A | 240 |
соотнесенная мощность двигателя (стандартное соединение, In-Line) |
|||
при 230 В, 50 Гц |
P | кВт | 75 |
при 400 В, 50 Гц |
P | кВт | 132 |
при 500 В, 50 Гц |
P | кВт | 160 |
при 200 В, 60 Гц |
P | л.с. | 75 |
при 230 В, 60 Гц |
P | л.с. | 75 |
при 460 В, 60 Гц |
P | л.с. | 200 |
при 600 В, 60 Гц |
P | л.с. | 200 |
соотнесенная мощность двигателя (вид соединения „In Delta“) |
|||
при 230 В, 50 Гц |
P | кВт | 132 |
при 400 В, 50 Гц |
P | кВт | 200 |
при 500 В, 50 Гц |
P | кВт | 250 |
при 230 В, 60 Гц |
л.с. | 150 | |
при 480 В, 60 Гц |
л.с. | 350 | |
при 600 В, 60 Гц |
P | л.с. | 450 |
Цикл перегрузки: согласно IEC/EN 60947-4-2 |
|||
AC-53a |
240 A: AC-53a: 4.0 - 32: 99 - 3 | ||
внутренний контакт байпаса |
|
||
стойкость к коротким замыканиям |
|||
Тип координации "1" |
NZMN3-S250 | ||
| Поперечные сечения соединения | |||
Силовые проводы |
|||
одножильный |
мм2 |
1 x (70 - 240) 2 x (25 - 240) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (70 - 240) 2 x (25 - 240) |
|
многожильный |
мм2 |
1 x (70 - 240) 2 x (25 - 240) |
|
одно- или многожильные |
AWG |
1 x (4 - 500 kcmil) 2 x (4 - 500 kcmil) |
|
Начальный пусковой момент |
Нм | 25,5 ( | |
Отвертка (профиль: Pozidriv) |
мм | 4 mm Innensechskant | |
Управляющие провода |
|||
одножильный |
мм2 |
1 x (2,5 - 4) 2 x (1,0 - 2,5) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (2,5 - 4) 2 x (1,0 - 2,5) |
|
1 отверстие |
мм2 |
1 x (2,5 - 4) 2 x (1,0 - 2,5) |
|
одно- или многожильные |
AWG |
12 x (12 - 14) 2 x (12 - 14) |
|
Начальный пусковой момент |
Нм | 0,4 | |
Отвертка |
мм | 0,6 x 3,5 | |
| Цепь управляющего тока | |||
Цифровые входы |
|||
Управляющее напряжение |
|||
Управляется постоянным током DC |
В пост. тока | 24 V DC +10 %/- 10 % | |
Потребление тока 24 В |
мА | ||
внешние 24 В |
мА | 150 | |
внешние 24 В (без нагрузки) |
мА | 100 | |
Напряжение натяжения |
x Us | ||
Управляется постоянным током DC |
В пост. тока | 21.6 - 26.4 | |
Напряжение отпускания |
x Us | ||
Управляется постоянным током DC |
В пост. тока | ||
Напряжение отпускания, пост. ток, макс. |
В пост. тока | 3 | |
Время срабатывания |
|||
Управляется постоянным током DC |
мс | 100 | |
Время отпускания |
|||
Управляется постоянным током DC |
мс | 100 | |
Питание регулятора |
|||
Напряжение |
Us | В | 24 В пост. тока +10 %/- 10 % |
Потребление тока |
Ie | мА | < 1000 |
Потребление тока при пиковой нагрузке (закрыть байпас) при 24 В пост. тока |
IPeak | A/мс | 10/150 |
Примечание |
Внешнее напряжение питания | ||
Аналоговые входы |
|||
Количество входов по току |
1 | ||
Вход по току |
мА | 4 - 20 | |
Релейные выходы |
|||
Количество |
2 | ||
из них программируются |
2 | ||
Диапазон напряжений |
В перем. тока | 120 B перем. тока/пост. тока | |
Диапазон тока AC-11 |
A | 3 A, AC-11 | |
| Функция плавного пуска | |||
Времена рампы |
|||
Время запуска |
с | ||
Время запуска макс. |
с | 180 | |
Время задержки |
с | 0 - 60 | |
Пусковое напряжение(= напряжение отключения) |
% | ||
Пусковое напряжение максим. |
% | 85 | |
Пусковое напряжение |
% | ||
Пусковое напряжение максим. |
% | 85 | |
Kick-Start |
|||
Напряжение |
% | ||
Максимальное напряжение при Kick-Start |
% | 100 | |
Продолжительность |
|||
50 Гц |
мс | ||
Длительность Kick-Start, максимальная частота 50 Гц |
мс | 2000 | |
60 Гц |
мс | ||
Длительность Kick-Start, максимальная частота 60 Гц |
мс | 2000 | |
Области применения |
|||
Области применения |
плавный запуск трехфазных асинхронных двигателей | ||
3-фазные двигатели |
|
||
| Функции | |||
быстрое переключение (полупроводниковый контактор) |
- (минимальное время рампы 1с) | ||
Функция плавного пуска |
|
||
Реверсивный пускатель |
требуется внешнее решение (реверсивные контакторы) | ||
Подавление переходных процессов при включении |
|
||
Ограничение тока |
|
||
Распознавание перегрузки |
|
||
Распознавание неполной нагрузки |
|
||
Память ошибок |
Ошибка | 10 | |
Подавление составляющих постоянного тока для двигателей |
|
||
Гальваническое разделение между силовой частью и управлением |
|
||
Коммуникационные интерфейсы |
Modbus RTU |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 240 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 25 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 25 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -30 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Soft starter (EC000640) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Semiconductor motor controller or soft starter (ecl@ss8.1-27-37-09-07 [ACO300008]) | |||
Rated operation current Ie at 40 °C Tu |
A | 240 | |
Rated operating voltage Ue |
V | 200 - 600 | |
Rated power three-phase motor, inline, at 230 V |
kW | 75 | |
Rated power three-phase motor, inline, at 400 V |
kW | 132 | |
Rated power three-phase motor, inside delta, at 230 V |
kW | 132 | |
Rated power three-phase motor, inside delta, at 400 V |
kW | 200 | |
Internal bypass |
Yes | ||
With display |
Yes | ||
Torque control |
No | ||
Rated surrounding temperature without derating |
°C | 50 | |
Rated control supply voltage Us at AC 50HZ |
V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 24 - 24 | |
Voltage type for actuating |
DC | ||
Integrated motor overload protection |
Yes |
Апробации
| Product Standards | IEC/EN 60947-4-2; UL 508; CSA C22.2 No. 14; CE marking | ||
| UL File No. | E202571 | ||
| UL Category Control No. | NMFT | ||
| CSA File No. | LR 353 | ||
| CSA Class No. | 3211-06, 2411-01 | ||
| North America Certification | UL listed, CSA certified | ||
| Suitable for | Branch Circuits, not as BCPD | ||
| Max. Voltage Rating | 600 Vac | ||
| Degree of Protection | IP20 with kit |
Документы
Техническая документация
227,5 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
