Артикул:
10201
Внутрений код:
EAT-10201
Характеристики
Вид
—
Мини контакторы
Номинальный непрерывный ток, А
—
3
Номинальный ток АС-3, 400В; А
—
3
Тип управляющего напряжения
—
48V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
6 495.97 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Мини-контакторы DILER | ||
Применение |
Вспомогательный контактор | ||
Описание |
с принудительно ведомыми контактами | ||
Техника присоединения |
Винтовые клеммы | ||
Расчетный рабочий ток |
|||
обычный термический ток, 1-полюсный |
|||
разомкнут |
|||
при 50 °C |
Ith =Ie | A | 10 |
AC-15 |
|||
220 В 230 В 240 В |
Ie | A | 6 |
380 В 400 В 415 В |
Ie | A | 3 |
Назначение контактов |
|||
Замык. = замыкающий контакт |
2 замык | ||
Разм. = размыкающий контакт |
2 разм. | ||
графические условные обозначения |
|
||
Кодовое число/исполнение комбинаций |
|||
кодовое число |
22E | ||
Применяемое для |
…DILE | ||
Управляющее напряжение |
48 V 50 Hz | ||
Род тока: перем. ток/пост. ток |
Питание перем. тока | ||
указания |
Коммутирующие элементы согласно EN 50011. Обозначение соединений катушки в соответствии с EN 50005. |

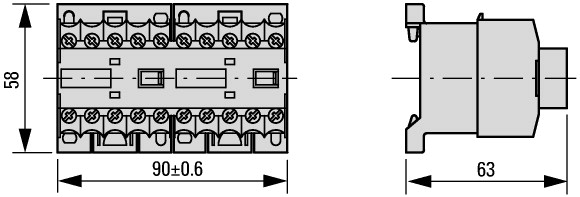

Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA | ||
Механический срок службы |
|||
Работа от перем. тока |
Переключения | x 106 | 10 |
максимальная частота коммутаций |
Переключения/ч | 9000 | |
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +50 | |
в капсульном корпусе |
°C | - 25 - 40 | |
установочное положение |
|||
установочное положение |
любое, кроме вертикального с клеммами A1/A2 снизу | ||
установочное положение |
|
||
Удароустойчивость (IEC/EN 60068-2-27) |
|||
Импульс полусинуса 10 мс |
|||
Основное устройство со вспомогательным контактным модулем |
g | ||
Замыкающие контакты |
g | 10 | |
Размыкающие контакты |
g | 8 | |
Класс защиты |
IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес |
|||
Работа от перем. тока |
кг | 0,17 | |
Поперечные сечения соединения |
мм? | ||
Винтовые клеммы |
|||
одножильный |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,75 - 1,5) 2 x (0,75 - 1,5) |
|
одно- или многожильные |
AWG |
18 - 14 1 x (18 - 14) 2 x (18 - 14) |
|
Длина зачистки |
мм | 8 | |
Соединительный винт |
M3,5 | ||
Отвертка с профилем Pozidriv |
Размер | 2 | |
Стандартная отвёртка |
мм |
0.8 x 5.5 1 x 6 |
|
макс. начальный пусковой момент |
Нм | 1.2 | |
| Контакты | |||
Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта |
да | ||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 690 |
Номинальное напряжение |
Ue | В перем. тока | 600 |
Безопасное разъединение согласно EN 61140 |
|||
между катушкой и вспомогательными контактами |
В перем. тока | 300 | |
Между вспомогательными контактами |
В перем. тока | 300 | |
Расчетный рабочий ток |
A | ||
обычный термический ток, 1-полюсный |
|||
разомкнут |
|||
при 50 °C |
Ith =Ie | A | 10 |
AC-15 |
|||
220 В 230 В 240 В |
Ie | A | 6 |
380 В 400 В 415 В |
Ie | A | 3 |
500 В |
Ie | A | 1.5 |
Пост. ток (DC) |
|||
Примечание |
Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными | ||
DC-13 Л/П 15 мс |
|||
Контакты в серии: |
A | ||
1 |
24 В | A | 2.5 |
2 |
60 В | A | 2.5 |
3 |
110 В | A | 1.5 |
3 |
220 В | A | 0.5 |
Надёжность контакта |
Частота отказов | ? |
<10-8, < один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) |
Стойкость к коротким замыканиям без сваривания |
|||
устройство защиты от максимальных перегрузок |
|||
220 В 230 В 240 В |
PKZM0 | 4 | |
380 В 400 В 415 В |
PKZM0 | 4 | |
защита от короткого замыкания, макс. предохранитель |
|||
500 В |
A gG/gL | 6 | |
500 В |
A безынерционный | 10 | |
Электрические тепловые потери при нагрузке с Ith
|
|||
Работа от перем. тока |
W | 1.1 | |
| Механические приводы | |||
Безопасность по напряжению |
|||
Работа от перем. тока |
|||
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц |
втягивание | x Uc | 0.8 - 1.1 |
Двухчастотная катушка 50/60 Гц |
втягивание | x Uc | 0.85 - 1.1 |
потребляемая мощность |
|||
Питание перем. тока |
|||
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц |
втягивание | VA | 25 |
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц |
Удержание | VA | 4.6 |
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц |
Удержание | W | 1.3 |
Продолжительность включения |
% продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) |
|||
Работа от перем. тока, время замыкания |
мс | 14 - 21 | |
Работа от перем. тока, замыкающий контакт, время размыкания |
мс | 8 - 18 | |
Работа от перем. тока с вспомогательным блоком, время замыкания макс. |
мс | 45 | |
| Опробованные рабочие характеристики | |||
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
A600 | ||
Управляется постоянным током DC |
P300 | ||
Общее применение |
|||
Перем. ток (AC) |
В | 600 | |
Перем. ток (AC) |
A | 10 | |
Пост. ток (DC) |
В | 250 | |
Пост. ток (DC) |
A | 0.5 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 6 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.4 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1.8 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Contactor relay (EC000196) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Contactor relay (ecl@ss8.1-27-37-10-01 [AAB716011]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 48 - 48 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Voltage type for actuating |
AC | ||
Rated operation current Ie , 400 V |
A | 3 | |
Connection type auxiliary circuit |
Screw connection | ||
Mounting method |
DIN-rail/screw | ||
Interface |
No | ||
Number of auxiliary contacts as normally closed contact |
2 | ||
Number of auxiliary contacts as normally open contact |
2 | ||
Number of auxiliary contacts as normally closed contact, delayed switching |
0 | ||
Number of auxiliary contacts as normally open contact, leading |
0 | ||
With LED indication |
No | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Manual operation possible |
No |
