Программа поставок
Функция |
Цифровые модули | ||
|

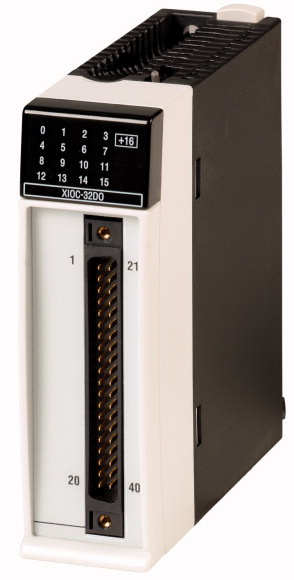

Компактная система ввода/вывода для подключения к XC100/200 модульным ПЛК XC100/200 при максимальном расширении 15 XI/OC-модулей по выбору винтовые клеммы или пружинные клеммы для цифровых/аналоговых модулей |
|||
Описание |
32 выхода, 24 В пост. тока, 0,2 A |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 61131-2 EN 50178 |
||
Температура окружающей среды |
°C | 0 - +55 | |
Хранение |
? | °C | -25 - +70 |
Вибростойкость |
10 - 57 Гц ± 0,075 мм 57 - 150 Гц ± 1,0 г |
||
Удароустойчивость |
g |
15 Длительность ударного воздействия 11 мс |
|
Ударная прочность |
500 г/ 50 мм ±25 г
|
||
Категория перенапряжения / степень загрязнения |
II/2 | ||
Класс защиты |
1 | ||
Класс защиты |
IP20 | ||
Излучаемые радиопомехи |
DIN/EN 55011/22, Класс A | ||
Вес |
кг | 0.16 | |
| Электропитание | |||
Номинальное напряжение |
Ue | В пост. тока | 24 (12) |
Допустимый диапазон |
20,4 до 28,8 (11,8 до 14,4) | ||
Питание при отсутствии напряжения |
|||
Продолжительность провала |
мс | 10 | |
Частота повторяемости |
с | 1 | |
Остаточная пульсация |
% |
5
|
|
максимальная потеря мощности |
Pv | W | 1.25 |
| Выходы | |||
Тип выхода |
Транзистор (тип Source) | ||
Выходное напряжение |
В пост. тока | 24 (-15…20 %) | |
Ток переключения, минимальный |
мА | 1 | |
токоутечка |
мА | 0.1 | |
максимальный ток нагрузки |
|||
на переключающую схему |
A | 0.2 | |
на общую клемму подключения |
A | 3.2 | |
С задержкой выхода |
|||
ВЫКЛ. -> ВКЛ. |
мс | ||
Дребезг ВЫКЛ. |
мс |
0,3
|
|
ВКЛ -> ВЫКЛ |
мс | ||
Дребезг ВЫКЛ. |
мс |
1
|
|
Выходные каналы |
Количество | 32 | |
Каналы с одинаковым опорным потенциалом |
Количество | 32 | |
Защита от перенапряжения |
Диод | ||
Предохранитель |
A | 8 | |
защита от короткого замыкания |
да | ||
Гальваническое разделение |
c оптронами | ||
индикаторный элемент |
16 светодиод (зеленый), с возможностью переключения: 0 - 15, 16 - 31 | ||
Соединительные клеммы |
XIOC-TERM32 (штекер и кабель) | ||
внутренняя потребляемая мощность (5 В постоянного тока) |
мА | тип. 250 | |
внешнее напряжение для выходов/модуля (30 мА для подачи на модуль) |
Us | В | 24 пост. тока (-15/+20%) |
защита от короткого замыкания |
да | ||
| указания | |||
|
Для внутренне поданного напряжения для работы реле действует правило: при UL-приложениях провода питания должны иметь поперечное сечение AWG 16 (1,3 мм2) . |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1.25 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / PLC digital I/O-module (EC001419) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS digital input/output module (ecl@ss8.1-27-24-22-04 [AKE527011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 20.4 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Number of digital inputs |
0 | ||
Number of digital outputs |
32 | ||
Digital inputs configurable |
No | ||
Digital outputs configurable |
No | ||
Input current at signal 1 |
mA | 0 | |
Permitted voltage at input |
V | 20.4 - 28.8 | |
Type of voltage (input voltage) |
DC | ||
Type of digital output |
Transistor | ||
Output current |
A | 0.2 | |
Permitted voltage at output |
V | 20.4 - 28.8 | |
Type of output voltage |
DC | ||
Short-circuit protection, outputs available |
Yes | ||
Redundancy |
No | ||
Type of electric connection |
Plug-in connection | ||
Time delay at signal exchange |
ms | 0.3 - 0.3 | |
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 30 | |
Height |
mm | 100 | |
Depth |
mm | 95 |
Апробации
| Product Standards | IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2252-01 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
