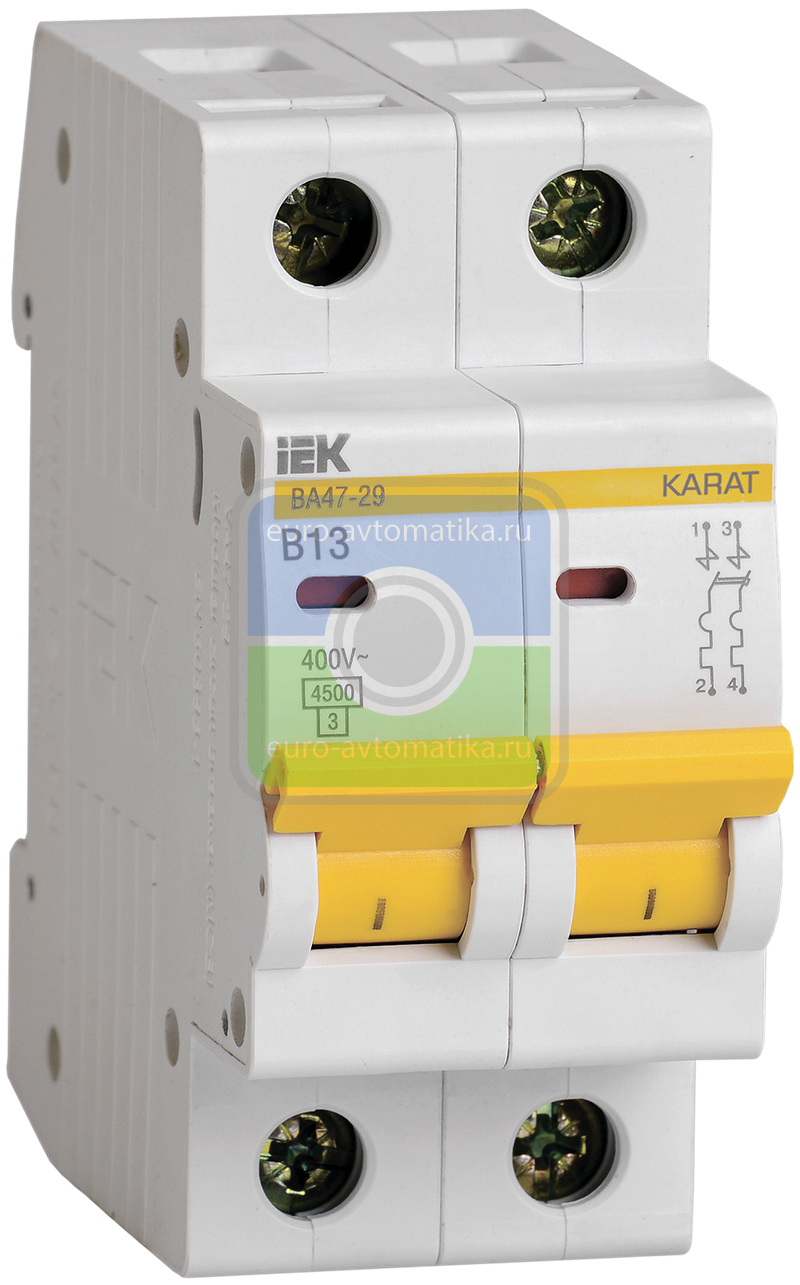

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Наличие индикатора положения контактов.
- Широкий диапазон рабочих температур от -40 до +50 °С.
- Новый эргономичный дизайн рукоятки включения/выключения.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
| Номин ток, А | 13.0 |
| Количество полюсов | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Номин раб напряжение, В | 400 |
| Номин напряжение постоян тока - DC, В | ≤ 48 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 7.0 |
| Тип монтажа | на DIN-рейку |
| Общ количество полюсов | 2 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 4.5 |
| Сфера применения | Промышленное и бытовое |
| Количество силовых полюсов | 2 |
| Тип монтажной рейки | 35x7.5 |
| Наличие теплового расцепителя | Да |
| Наличие дифференциального расцепителя | Нет |
| Тип подключения | Винтовое соединение |
| Наличие взрывозащиты | Без взрывозащиты |
| Частота, Гц | 50 |
| Количество защищенных полюсов | 2 |
| Ширина по количеству модульных расстояний | 2 |
| Возможна дополнит комплектация | Да |
| Подходит для защитного выкл двигателя | Нет |
| Климатическое исполнение | УХЛ4 |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Монтажная глубина - ниши, мм | 73,6 |
| Отключающая способность по EN 60898, кА | 4,5 |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 4.5 |
| Макс сечение входящего кабеля, мм² | 25 |
| Степень защиты - IP | IP20 |
| Класс токоограничения | 3 |
| Номинальный ток, А | 13 |
