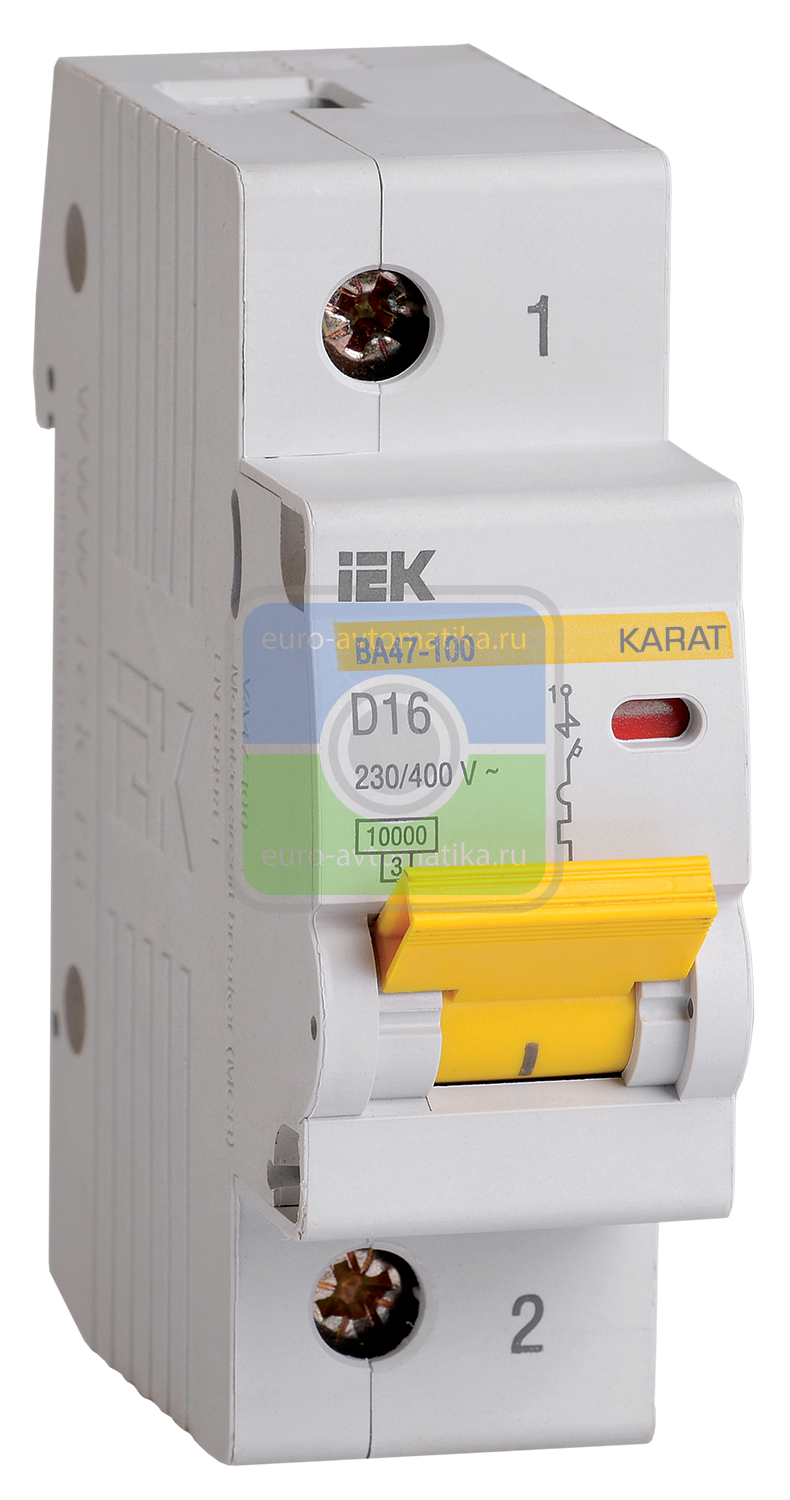

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
| Номин ток, А | 16.0 |
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Номин раб напряжение, В | 400 |
| Номин напряжение постоян тока - DC, В | ≤ 60 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 3.5 |
| Монтажная глубина - ниши, мм | 74,3 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Отключающая способность по EN 60898, кА | 10 |
| Количество силовых полюсов | 1 |
| Тип подключения | Винтовое соединение |
| Сфера применения | Промышленное и бытовое |
| Количество защищенных полюсов | 1 |
| Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Степень защиты - IP | IP20 |
| Наличие дифференциального расцепителя | Нет |
| Частота, Гц | 50 |
| Способ задания уставки расцепителя | По типу (A/B/C/D...) |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие теплового расцепителя | Да |
| Класс токоограничения | 3 |
| Общ количество полюсов | 1 |
| Климатическое исполнение | УХЛ4 |
| Возможна дополнит комплектация | Да |
| Наличие электронного расцепителя | Нет |
| Тип монтажной рейки | 35x7.5 |
| Наличие электромагнитного расцепителя | Да |
| Макс сечение входящего кабеля, мм² | 35 |
| Ширина по количеству модульных расстояний | 1,5 |
| Тип монтажа | на DIN-рейку |
| Номинальный ток, А | 16 |
