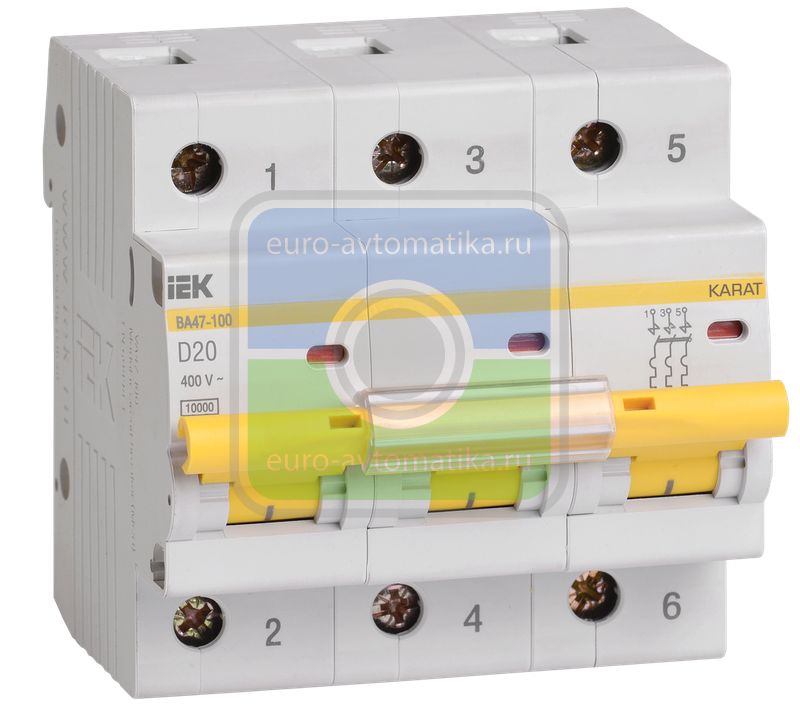

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
| Номин ток, А | 20.0 |
| Количество полюсов | 3 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Номин отключающая способность, кА | 10.0 |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Номин напряжение постоян тока - DC, В | 60 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 13.5 |
| Наличие электронного расцепителя | Нет |
| Частота, Гц | 50 |
| Наличие теплового расцепителя | Да |
| Сфера применения | Промышленное и бытовое |
| Электр износостойкость, циклов | 6000 |
| Тип монтажной рейки | ТН-35 |
| Режим работы | Продолжительный-S1 |
| Тип монтажа | на DIN-рейку |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Ремонтопригодность | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Мех износостойкость, циклов | 20000 |
| Возможность присоединения шин | PIN (штырь) |
| Ширина по количеству модульных расстояний | 4,5 |
| Отключающая способность по EN 60898, кА | 10 |
| Наличие электромагнитного расцепителя | Да |
| Вес одного полюса, кг | 0,162 |
| Климатическое исполнение | УХЛ4 |
| Макс сечение входящего кабеля, мм² | 35 |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 3 |
| Возможна дополнит комплектация | Да |
| Общ количество полюсов | 3 |
| Тип подключения | Винтовое соединение |
| Степень защиты - IP | IP20 |
| Наличие дифференциального расцепителя | Нет |
| Номинальный ток, А | 20 |
