Артикул:
119886
Внутрений код:
EAT-119886
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
751 648.30 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

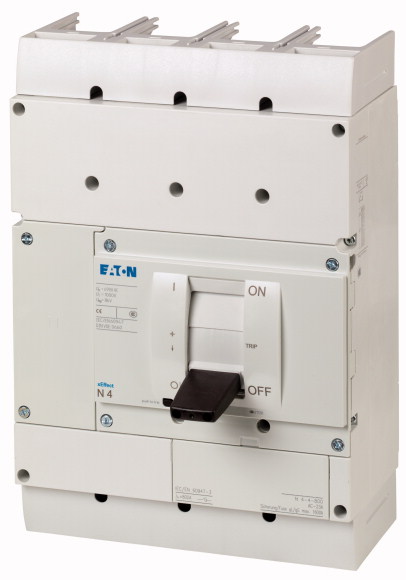

Ассортимент |
Силовые разъединители | ||
Защитная функция |
Силовые разъединители / главные выключатели Применение солнечных батарей |
||
Ассортимент |
Силовые разъединители постоянного тока | ||
Область применения |
Коммерческие здания Открытое пространство |
||
Тип |
N...DC | ||
Стандарт/сертификат |
IEC | ||
Номинальное напряжение |
1000 | ||
Метод монтажа |
Фиксированная установка | ||
Типоразмер |
N4 | ||
Описание |
IEC/EN 60947-3 CCC обязательный китайский сертификат Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Силовые разъединители N могут комбинироваться дополнительно с расцепителями напряжения NZM...-XU, NZM...-XA и со вспомогательным контактным модулем, а также с дистанционным приводом NZM...-XR.... Для переключения постоянного тока требуется последовательная схема подключения всех 4 токопроводов. См. изображение принадлежностей перемычек. Стандартное оснащение: винтовое соединение сверху, столбчатый зажим в качестве опции При работе с незаземленными сетями (например, IT) подключение должно быть выполнено таким образом, чтобы исключить возможность двойного замыкания на землю. Выключатели не комбинируются со штекерным и выдвижным вариантами монтажа и/или с подключением сзади. N4-4-...-S15-DC Подача питания и отвод только снизу. |
||
Возможности подключения |
|
||
Количество полюсов |
4-полюсное основное устройство, в зависимости от способа соединения используется схема с 1 или 2 полюсами | ||
Стандартное оснащение |
Винтовое соединение | ||
Коммутационные положения |
I, +, 0 | ||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 1250 |
Дистанционное управление / расцепление |
дистанционно управляемый с расцепителем напряжения/дистанционным приводом | ||
Расчетная частота эксплуатации |
DC |
Технические характеристики
| Силовые разъединители | |||
Номинальное напряжение макс. |
Ue | В пост. тока | 1000 |
Измеренный ток длительной нагрузки с соединительными мостами |
|||
at 40° |
1250 | ||
at 65° |
1250 | ||
| Данные о измеренном токе длительной нагрузки при 65° C действительны только вместе с соединительными перемычками. | |||
категория применения |
DC-22A | ||
Расчетный рабочий ток |
Ie | A | |
DC 22-A |
Ie | A | 1250 |
DC-21B |
Ie | CSA | 1400 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 1250 |
Температура окружающей среды |
|||
Температура окружающей среды, хранение |
°C | - 40 - + 70 | |
Эксплуатация |
°C | -25 - +70 | |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании | |||
t = 0.1 s |
Icw | kA | 34 |
| Механический срок службы | |||
макс. частота коммутаций |
S/h | 60 | |
Механический срок службы |

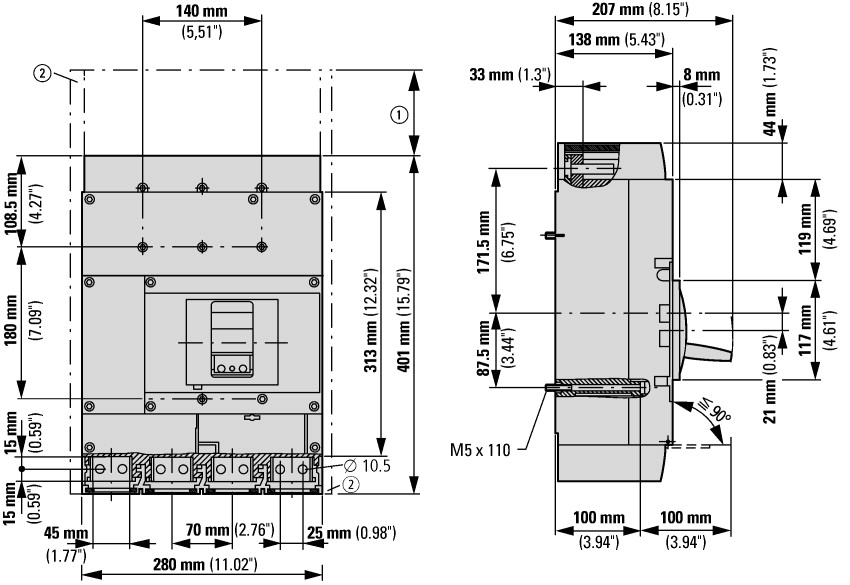

Переключения | 10000 | |
| Механический срок службы: из этого макс. 50% разрешения через расцепитель A/U | |||
| Поперечные сечения соединения | |||
Стандартное оснащение |
Винтовое соединение | ||
Провода круглого сечения Cu |
|||
Тоннельная клемма |
|||
многожильный |
мм2 | ||
4 отверстие |
мм2 | 4 x (50 - 240) | |
Винтовое соединение |
|||
непосредственно на переключателе |
|||
многожильный |
мм2 |
1 x (120 - 185) 4 x (50 - 185) |
|
Панель модуля |
|||
1 отверстие |
мин. | мм2 | 1 x (120 - 300) |
1 отверстие |
макс. | мм2 | 2 x (95 - 300) |
Панель модуля |
|||
2 отверстие |
мин. | мм2 | 2 x (95 - 185) |
2 отверстие |
макс. | мм2 | 4 x (35 - 185) |
Расширение ширины подключения |
мм2 | ||
Расширение ширины подключения |
мм2 |
4 x 300 6 x (95 - 240) |
|
Ал. провода, мед. кабели |
|||
многожильный |
мм2 | ||
4 отверстие |
мм2 | 4 x (25 - 240) | |
Винтовое соединение и подключение с задней стороны |
|||
Медная полоса, перфорированная |
мин. | мм | (2x) 10 x 50 x 1.0 |
Медная полоса, перфорированная |
макс. | мм | (2x) 10 x 50 x 1.0 |
Расширение ширины подключения |
мм | (2x) 10 x 80 x 1,0 | |
Медная полоса (количество сегментов x ширина x толщина сегмента) |
|||
Клемма подключения плоского кабеля простая |
|||
| мин. | мм | 6 x 16 x 0.8 | |
| макс. | мм | (2x) 10 x 32 x 1.0 | |
Панель модуля |
|||
1 отверстие |
мм | (2x) 10 x 50 x 1,0 | |
Винтовое соединение и подключение с задней стороны |
|||
Медная полоса, перфорированная |
мин. | мм | (2x) 10 x 50 x 1.0 |
Медная полоса, перфорированная |
макс. | мм | (2x) 10 x 50 x 1.0 |
Расширение ширины подключения |
мм | (2x) 10 x 80 x 1,0 | |
Медная шина (ширина x толщина) |
мм | ||
Винтовое соединение и подключение с задней стороны |
|||
Винтовое соединение |
M10 | ||
непосредственно на переключателе |
|||
| мин. | мм | 25 x 5 | |
| макс. | мм |
2 x (50 x 10) 2 x (80 x 10) |
|
Панель модуля |
|||
1 отверстие |
мин. | мм | 25 x 5 |
1 отверстие |
макс. | мм | 2 x (50 x 10) |
Панель модуля |
|||
2 отверстие |
мм | 2 x (50 x 10) | |
Расширение ширины подключения |
мм | ||
Расширение ширины подключения |
мин. | мм | 60 x 10 |
Расширение ширины подключения |
макс. | мм | 2 x (10 x 80) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 1250 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 177 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
Version as main switch |
Yes | ||
Version as maintenance-/service switch |
Yes | ||
Version as safety switch |
No | ||
Version as emergency stop installation |
Yes | ||
Version as reversing switch |
No | ||
Max. rated operation voltage Ue AC |
V | 0 | |
Rated operating voltage |
V | 1000 - 1000 | |
Rated permanent current Iu |
A | 1250 | |
Rated permanent current at AC-21, 400 V |
A | 0 | |
Rated operation power at AC-3, 400 V |
kW | 0 | |
Rated short-time withstand current lcw |
kA | 34 | |
Rated operation power at AC-23, 400 V |
kW | 0 | |
Switching power at 400 V |
kW | 0 | |
Conditioned rated short-circuit current Iq |
kA | 0 | |
Number of poles |
4 | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Motor drive optional |
Yes | ||
Motor drive integrated |
No | ||
Voltage release optional |
Yes | ||
Device construction |
Built-in device fixed built-in technique | ||
Suitable for ground mounting |
Yes | ||
Suitable for front mounting 4-hole |
No | ||
Suitable for front mounting center |
No | ||
Suitable for distribution board installation |
Yes | ||
Suitable for intermediate mounting |
Yes | ||
Colour control element |
Black | ||
Type of control element |
Rocker lever | ||
Interlockable |
Yes | ||
Type of electrical connection of main circuit |
Screw connection | ||
Degree of protection (IP), front side |
IP20 |
