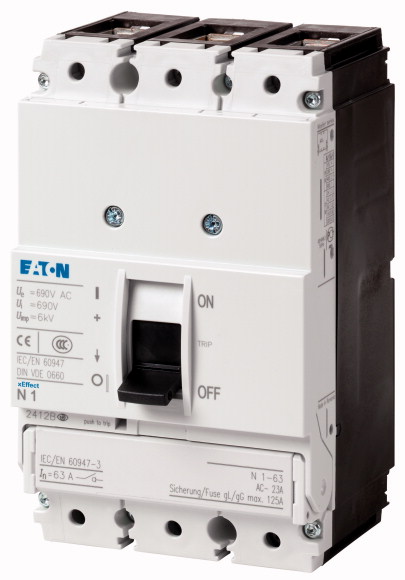

Артикул:
259145
Внутрений код:
EAT-259145
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
75 826.02 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Силовые разъединители | ||
Защитная функция |
Силовые разъединители / главные выключатели | ||
Стандарт/сертификат |
IEC | ||
Метод монтажа |
Фиксированная установка | ||
Типоразмер |
N1 | ||
Описание |
Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Защита от прикосновения согласно VDE 0160 часть 100. |
||
Количество полюсов |
3-полюсн. | ||
Стандартное оснащение |
Столбчатый зажим | ||
Коммутационные положения |
I, +, 0 | ||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 125 |
Защита от короткого замыкания макс. предохранитель gL |
A gL | 125 |
Технические характеристики
| Общая информация | ||||||||||||||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | |||||||||||||
защита от прикосновения |
защита от прикосновения пальцами и тыльной стороной кистей рук согласно DIN EN 50274/VDE 0106, часть 110 | |||||||||||||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
|||||||||||||
Температура окружающей среды |
||||||||||||||
Температура окружающей среды, хранение |
°C | - 40 - + 70 | ||||||||||||
Эксплуатация |
°C | -25 - +70 | ||||||||||||
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 |
g | 20 (импульс полусинуса 20 мс) | ||||||||||||
Безопасное разъединение согласно EN 61140 |
||||||||||||||
между вспомогательными контактами и цепями главного тока |
В перем. тока | 500 | ||||||||||||
Между вспомогательными контактами |
В перем. тока | 300 | ||||||||||||
установочное положение |
||||||||||||||
установочное положение |
|
|||||||||||||
Направление подвода питания |
любая | |||||||||||||
Класс защиты |
||||||||||||||
Устройство |
в зоне блока управления: IP20 (основной вид защиты) | |||||||||||||
корпус |
с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 |
|||||||||||||
Соединительные клеммы |
Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 |
|||||||||||||
| Силовые разъединители | ||||||||||||||
Номинальная устойчивость к импульсу |
Uimp | |||||||||||||
Цепи главного тока |
В | 6000 | ||||||||||||
Цепи вспомогательного тока |
В | 6000 | ||||||||||||
Номинальное напряжение |
Ue | В перем. тока | 690 | |||||||||||
Расчетная частота эксплуатации |
f | Гц | 50/60 | |||||||||||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 125 | |||||||||||
Категория перенапряжения / степень загрязнения |
III/3 | |||||||||||||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 690 | |||||||||||
Применение в незаземлённых сетях |
В |
690
|
||||||||||||
Прочие технические характеристики (каталог для перелистывания) |
Грузики Температурная характеристика, дерейтинг Потери эффективной мощности |
|||||||||||||
| Расчетный ток короткого замыкания при включении | ||||||||||||||
690 B 50/60 Гц |
Icm | кА | 2.8 | |||||||||||
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании | ||||||||||||||
t = 0,3 с |
Icw | кА | 2 | |||||||||||
t = 1 с |
Icw | кА | 2 | |||||||||||
| условный расчетный ток короткого замыкания | ||||||||||||||
с входным предохранителем |
A gG/gL |
PN1(N1)-63…125: 125 PN1(N1)-160: 160 |
||||||||||||
400/415 В |
кА | 100 | ||||||||||||
690 В |
кА | 80 | ||||||||||||
с поствключённым предохранителем |
A gG/gL |
PN1(N1)-63…125: 125 PN1(N1)-160: 160 |
||||||||||||
400/415 В |
кА | 100 | ||||||||||||
690 В |
кА | 10 | ||||||||||||
| Расчетная включающая и отключающая способность | ||||||||||||||
Расчетный рабочий ток |
Ie | A | ||||||||||||
AC-22/23A |
||||||||||||||
415 В |
Ie | A | 160 | |||||||||||
690 В |
Ie | A | 160 | |||||||||||
Механический срок службы |
Переключения | 20000 | ||||||||||||
макс. частота коммутаций |
S/h | 120 | ||||||||||||
| Электрический срок службы | ||||||||||||||
AC-1 |
||||||||||||||
400 B 50/60 Гц |
Переключения | 10000 | ||||||||||||
415 B 50/60 Гц |
Переключения | 10000 | ||||||||||||
690 B 50/60 Гц |
Переключения | 7500 | ||||||||||||
AC-3 |
||||||||||||||
400 B 50/60 Гц |
Переключения | 7500 | ||||||||||||
415 B 50/60 Гц |
Переключения | 7500 | ||||||||||||
690 B 50/60 Гц |
Переключения | 5000 | ||||||||||||
| Поперечные сечения соединения | ||||||||||||||
Стандартное оснащение |
Столбчатый зажим | |||||||||||||
Опциональное дополнительное оснащение |
Винтовое соединение Тоннельные клеммы Подключение с задней стороны |
|||||||||||||
Медные провода, медные кабели |
||||||||||||||
Столбчатый зажим |
||||||||||||||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6 - 16) |
||||||||||||
многожильный |
мм2 |
1 x (10 - 70) 3) 2 x (6 - 25) |
||||||||||||
|
3) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?. |
||||||||||||||
Тоннельная клемма |
||||||||||||||
одножильный |
мм2 | 1 x 16 | ||||||||||||
многожильный |
мм2 | |||||||||||||
1 отверстие |
мм2 | 1 x (25 - 95) | ||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
непосредственно на переключателе |
||||||||||||||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6 - 16) |
||||||||||||
многожильный |
мм2 |
1 x (25 - 70) 3) 2 x 25 |
||||||||||||
|
3) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?. |
||||||||||||||
Ал. провода, ал. кабели |
||||||||||||||
одножильный |
мм2 | 1 x 16 | ||||||||||||
многожильный |
мм2 | |||||||||||||
1 отверстие |
мм2 | 1 x (25 - 95) | ||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
непосредственно на переключателе |
||||||||||||||
одножильный |
мм2 |
1 x (10 - 16) 2 x (10 - 16) |
||||||||||||
многожильный |
мм2 |
1 x (25 - 70) 3) 2 x 25 |
||||||||||||
Медная полоса (количество сегментов x ширина x толщина сегмента) |
||||||||||||||
Столбчатый зажим |
||||||||||||||
| мин. | мм | 2 x 9 x 0.8 | ||||||||||||
| макс. | мм | 9 x 9 x 0.8 | ||||||||||||
Медная шина (ширина x толщина) |
мм | |||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
Винтовое соединение |
M6 | |||||||||||||
непосредственно на переключателе |
||||||||||||||
| мин. | мм | 12 x 5 | ||||||||||||
| макс. | мм | 16 x 5 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 125 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 17.81 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
Version as main switch |
Yes | ||
Version as maintenance-/service switch |
Yes | ||
Version as safety switch |
No | ||
Version as emergency stop installation |
Yes | ||
Version as reversing switch |
No | ||
Max. rated operation voltage Ue AC |
V | 690 | |
Rated operating voltage |
V | 690 - 690 | |
Rated permanent current Iu |
A | 125 | |
Rated permanent current at AC-21, 400 V |
A | 0 | |
Rated operation power at AC-3, 400 V |
kW | 0 | |
Rated short-time withstand current lcw |
kA | 2 | |
Rated operation power at AC-23, 400 V |
kW | 55 | |
Switching power at 400 V |
kW | 0 | |
Conditioned rated short-circuit current Iq |
kA | 0 | |
Number of poles |
3 | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Motor drive optional |
Yes | ||
Motor drive integrated |
No | ||
Voltage release optional |
Yes | ||
Device construction |
Built-in device fixed built-in technique | ||
Suitable for ground mounting |
Yes | ||
Suitable for front mounting 4-hole |
No | ||
Suitable for front mounting center |
No | ||
Suitable for distribution board installation |
Yes | ||
Suitable for intermediate mounting |
Yes | ||
Colour control element |
Black | ||
Type of control element |
Rocker lever | ||
Interlockable |
Yes | ||
Type of electrical connection of main circuit |
Frame clamp | ||
Degree of protection (IP), front side |
IP20 |
