Артикул:
31379
Внутренний код:
SE-31379
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
123 кб
Характеристики
Номинальный ток, А
—
1600
Количество полюсов
—
4
Размеры (В*Ш*Г), мм
—
300х410х146.5
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
по запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | Compact |
|
|---|---|---|

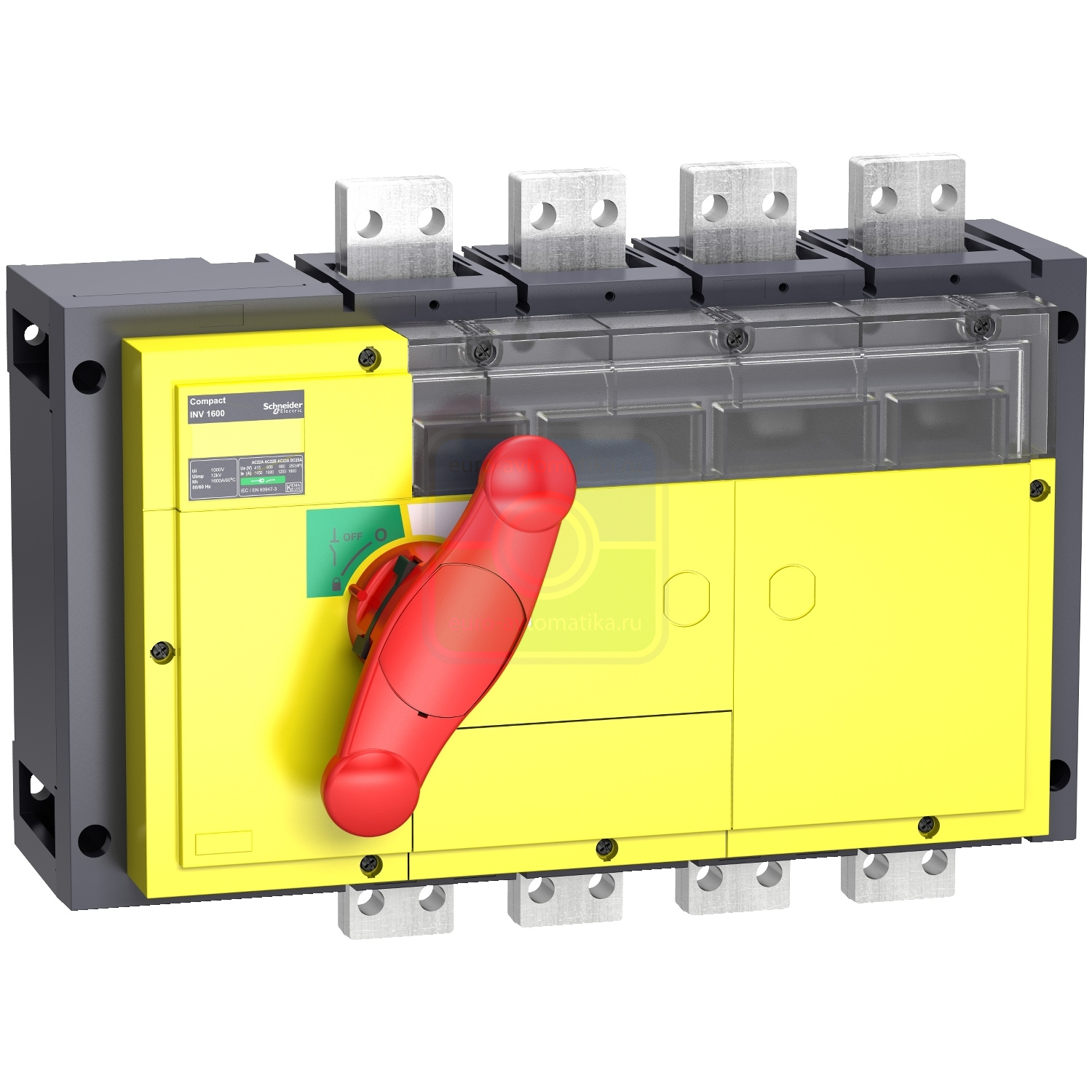

| наименование изделия | Compact INS |
|
| тип устройства или его аксессуаров | Выключатель-разъединитель |
|
| описание полюсов | 4P |
|
| тип сети | Переменный ток Постоянный ток |
|
| частота сети | 50/60 Гц |
|
| [Icw] номинальный кратковременно допустимый ток | AC-23A : 1250 А переменный ток 50/60 Гц 220/240 V AC-23A : 1250 А переменный ток 50/60 Гц 380/415 V AC-23A : 1250 А переменный ток 50/60 Гц 440/480 V AC-23A : 1250 А переменный ток 50/60 Гц 500/525 V AC-23A : 1250 А переменный ток 50/60 Гц 660/690 V AC-21A : 1250 А переменный ток 50/60 Гц 440/480 V AC-21B : 1600 А переменный ток 50/60 Гц 380/415 V AC-22B : 1600 А переменный ток 50/60 Гц 220/240 V AC-21A : 1450 А переменный ток 50/60 Гц 380/415 V DC-21A : 1600 А постоянный ток 250 V 4 полюса последовательно AC-22B : 1600 А переменный ток 50/60 Гц 440/480 V AC-22A : 1250 А переменный ток 50/60 Гц 480 V NEMA DC-23A : 1600 А постоянный ток 125 V 2 полюса последовательно AC-21B : 1600 А переменный ток 50/60 Гц 500/525 V AC-21A : 1250 А переменный ток 50/60 Гц 660/690 V AC-22B : 1600 А переменный ток 50/60 Гц 660/690 V AC-22A : 1450 А переменный ток 50/60 Гц 220/240 V AC-22B : 1600 А переменный ток 50/60 Гц 380/415 V AC-22A : 1250 А переменный ток 50/60 Гц 440/480 V AC-21B : 1600 А переменный ток 50/60 Гц 220/240 V DC-22A : 1600 А постоянный ток 125 V 2 полюса последовательно DC-21A : 1600 А постоянный ток 125 V 2 полюса последовательно AC-21B : 1600 А переменный ток 50/60 Гц 440/480 V AC-23A : 1250 А переменный ток 50/60 Гц 480 V NEMA AC-21A : 1250 А переменный ток 50/60 Гц 480 V NEMA AC-22B : 1600 А переменный ток 50/60 Гц 480 V NEMA AC-22A : 1250 А переменный ток 50/60 Гц 500/525 V AC-22A : 1250 А переменный ток 50/60 Гц 660/690 V DC-22A : 1600 А постоянный ток 250 V 4 полюса последовательно AC-21B : 1600 А переменный ток 50/60 Гц 480 V NEMA AC-21A : 1250 А переменный ток 50/60 Гц 500/525 V AC-22B : 1600 А переменный ток 50/60 Гц 500/525 V AC-21A : 1450 А переменный ток 50/60 Гц 220/240 V AC-21B : 1600 А переменный ток 50/60 Гц 660/690 V AC-22A : 1450 А переменный ток 50/60 Гц 380/415 V DC-23A : 1600 А постоянный ток 250 V 4 полюса последовательно |
|
| [Ui] номинальное напряжение изоляции | 1000 В переменный ток 50/60 Гц |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 12 кВ |
|
| [Ith] условный тепловой ток на открытом воздухе | 1600 А ( 60 °C ) |
|
| [Icm] номинальная включающая способность (на к.з.) | 75 кА 690 V переменный ток 50/60 Гц автономный выключатель-разъединитель 75 кА 690 V переменный ток 50/60 Гц с вышестоящим автоматическим выключателем для защиты |
|
| [Ue] номинальное рабочее напряжение | 250 V постоянный ток 690 V переменный ток 50/60 Гц |
|
| соответствие требованиям по изоляции | Да |
|
| индикатор положения контакта | Да |
|
| видимый разрыв | Да |
|
| степень загрязнения | 3 |
| способ управления | Поворотная рукоятка |
|
|---|---|---|
| цвет рукоятки | Красный |
|
| исполнение выключателя | Стационарный |
|
| монтажная опора | Монтаж на панель Рейка |
|
| присоединение с верхней стороны | Передний |
|
| соединение с нижней стороны | Передний |
|
| максимальная мощность | AC-23 : 400 кВт 220/240 V переменный ток 50/60 Гц AC-23 : 900 кВт 500/525 V переменный ток 50/60 Гц AC-23 : 710 кВт 380/400 V переменный ток 50/60 Гц AC-23 : 800 кВт 415 V переменный ток 50/60 Гц |
|
| стандартное применение | Бесперебойное |
|
| повторно-кратковременный режим, класс | Класс 120 - 60 % |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 10 кА ( 20 с ) в соответствии с IEC 60947-3 20 кА ( 3 с ) в соответствии с IEC 60947-3 35 кА ( 1 с ) в соответствии с IEC 60947-3 42 кА ( 0.8 с ) в соответствии с IEC 60947-3 50 кА ( 0.5 с ) в соответствии с IEC 60947-3 8 кА ( 30 с ) в соответствии с IEC 60947-3 |
|
| механическая износостойкость | 3000 циклы |
|
| электрическая износостойкость | DC-21A : 500 циклы 250 V постоянный ток 4 полюса последовательно AC-21A : 500 циклы 220/240 V переменный ток 50/60 Гц AC-21A : 500 циклы 380/415 V переменный ток 50/60 Гц AC-21A : 500 циклы 440/480 V переменный ток 50/60 Гц AC-21A : 500 циклы 500/525 V переменный ток 50/60 Гц AC-21A : 500 циклы 660/690 V переменный ток 50/60 Гц AC-21B : 100 циклы 220/240 V переменный ток 50/60 Гц AC-21B : 100 циклы 380/415 V переменный ток 50/60 Гц AC-21B : 100 циклы 440/480 V переменный ток 50/60 Гц AC-21B : 100 циклы 500/525 V переменный ток 50/60 Гц AC-21B : 100 циклы 660/690 V переменный ток 50/60 Гц AC-22A : 500 циклы 220/240 V переменный ток 50/60 Гц AC-22A : 500 циклы 380/415 V переменный ток 50/60 Гц AC-22A : 500 циклы 440/480 V переменный ток 50/60 Гц AC-22A : 500 циклы 500/525 V переменный ток 50/60 Гц AC-22A : 500 циклы 660/690 V переменный ток 50/60 Гц AC-22B : 100 циклы 220/240 V переменный ток 50/60 Гц AC-22B : 100 циклы 380/415 V переменный ток 50/60 Гц AC-22B : 100 циклы 440/480 V переменный ток 50/60 Гц AC-22B : 100 циклы 500/525 V переменный ток 50/60 Гц AC-22B : 100 циклы 660/690 V переменный ток 50/60 Гц AC-23B : 500 циклы 220/240 V переменный ток 50/60 Гц AC-23B : 500 циклы 380/415 V переменный ток 50/60 Гц AC-23B : 500 циклы 440/480 V переменный ток 50/60 Гц AC-23B : 500 циклы 500/525 V переменный ток 50/60 Гц AC-23B : 500 циклы 660/690 V переменный ток 50/60 Гц DC-21A : 500 циклы 125 V постоянный ток 2 полюса последовательно DC-22A : 500 циклы 125 V постоянный ток 2 полюса последовательно DC-22A : 500 циклы 250 V постоянный ток 4 полюса последовательно |
|
| шаг соединения | 70 мм |
|
| высота | 300 мм |
|
| ширина | 340 мм |
|
| глубина | 146.5 мм |
|
| масса продукта | 18 кг |
| стандарты | IEC 60947-1 IEC 60947-3 |
|
|---|---|---|
| сертификация продукта | KEMA-KEUR |
|
| степень защиты IP | IP40 в соответствии с IEC 60529 |
|
| степень защиты IK | IK07 в соответствии с EN 50102 |
|
| рабочая температура окружающей среды | -25...70 °C |
|
| температура окружающей среды при хранении | -50...85 °C |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
