Inline XC, Устройство сопряжения с шиной, CANopen®, MINI COMBICON, Исполнение для тяжелых условий эксплуатации, скорость передачи данных в локальной шине: 500 кбит/с / 2 Мбит/с, cтепень защиты: IP20, с сетевым штекером, штекером Inline и полем для маркировки
Описание изделия
Шинный интерфейс предназначен для применения в сети CANopen® и является связующим звеном для соединения с системой ввода-вывода Inline.
К шинному интерфейсу можно подсоединять в ряд до 63 устройств Inline.
Для интеграции станции Inline в систему программирования в наличии соответствующий файл EDS.
Данный файл можно загрузить с нашего сайта phoenixcontact.net/products.
Преимущества для Вас
- Автоматическое распознавание скорости передачи данных в сети CANopen®
- Программируемые режимы для обработки ошибок
- Аварийные сообщения
- Встроенный нагрузочный резистор с возможность включения или отключения посредством DIP-переключателя
- Одновременная поддержка двух SDO-серверов
- Режим запуска: событие, таймер, удаленный запрос
- Защита узла и жизни
- Пульс
- Подключение к CANopen® при помощи 5-полюсных разъемов MINI COMBICON
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |

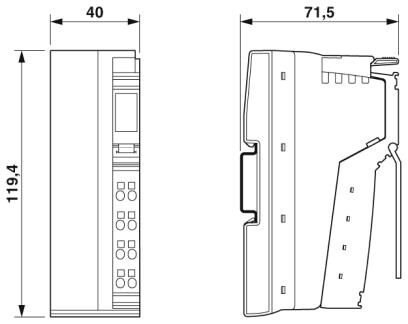

Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 169 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Ошибка CRC Оповещение об аварийном объекте |
| Ошибка периферийного устр-а Оповещение об аварийном объекте | |
| Ошибка питания Оповещение об аварийном объекте | |
| Ошибка изменения модуля Оповещение об аварийном объекте | |
| Неактивная локальная шина Оповещение об аварийном объекте | |
| Ошибка соединения Inline Оповещение об аварийном объекте | |
| Ошибочные циклы Inline Оповещение об аварийном объекте |
Интерфейсы
| Наименование | CANopen® |
|---|---|
| Количество каналов | 1 |
| Тип подключения | MINI COMBICON |
| Скорость передачи данных | 1 Мбит/с, 800 кбит/с, 500 кбит/с, 250 кбит/с, 125 кбит/с, 50 кбит/с, 20 кбит/с, 10 кбит/с (настройка с помощью DIP-переключателя или автоматическое распознавание) |
| Полюсов | 5 |
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (автоматическое распознавание, без комбинированной системы) |
Системные ограничения устройств сопряжения с шиной
| Наименование | Системные ограничения шинных интерфейсов |
|---|---|
| Количество процессных данных | макс. 512 байт (Сумма входов и выходов при 64 PDO по 8 байт) |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
| Количество оконечных устройств с каналом параметров | макс. 16 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | 0 |
| Наименование | CANopen® |
| Профиль устройства | CiA 401 V3.0 |
Потенциалы Inline

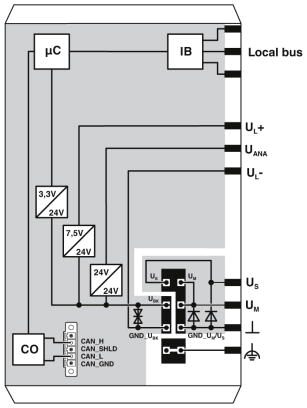

| Наименование | Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). |
|---|---|
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (С помощью штекера Inline) |
| Потребляемый ток | тип. 51 мА (оконечные устройства локальной шины не подключены) |
| макс. 0,9 A (С подсоединением максимального количества клемм ввода-вывода) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC ±5 % |
| Источники питания | макс. 0,8 A |
| Потребляемая мощность | тип. 1,3 Вт (Прибор, общ.) |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Потребляемая мощность | тип. 1,3 Вт (Прибор, общ.) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
