Артикул:
1SBH136001R2322
Внутрений код:
ABB-1SBH136001R2322
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: LS, Dekraft, EKF
Возможные производители: LS, Dekraft, EKF
Дилерский сертификат
60,4 кб
Характеристики
Тип управляющего напряжения
—
100-250V AC/DC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
5 322 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| 1. Общая информация | |
| Тип расширенного изделия: | NFZ22E-23 |
| Идентификационный номер изделия: | 1SBH136001R2322 |
| Европейский товарный код (EAN): | 3471523101739 |

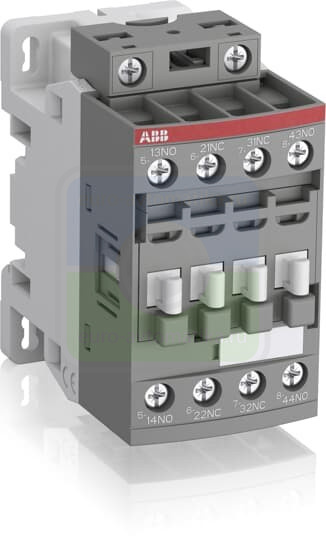

| Описание в каталоге: | NFZ22E-23 100-250V50/60HZ-DC Contactor Relay |
| Длинное описание: | NFZ contactor relays are used for switching auxiliary and control circuits. NFZ contactor relays include an electronic coil interface accepting a wide control voltage Uc min. ... Uc max. Only four coils cover control voltages between 24...250 V 50/60 Hz or 12...250 V DC. NF contactor relays can manage large control voltage variations. One coil can be used for different control voltages used worldwide without any coil change NFZ contactor relays allow direct control by PLC-output ≥ 24 V DC 500 mA and obtain a reduced holding coil consumption. NFZ contactor relays withstand short voltage dips and voltage sags (SEMI F47-0706 compliance) between 24...250 V 50/60 Hz NFZ contactor relays have built-in surge protection and do not require additional surge suppressors - Poles: 4-pole contactor relays (mechanically-linked auxiliary contacts compliant with Annex L of IEC 60947-5-1 and including the "Mechanically Linked" symbol on the contactor relay side) - Control Circuit: AC or DC operated - Accessories: a wide range of Accessories is available. |
| 2. Ordering | |
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
| 3. Popular Downloads | |
| Инструкции и руководства: | 1SBC101027M6801 |
| 4. Размеры | |
| Чистая ширина изделия: | 45 mm |
| Чистая толщина изделия: | 77 mm |
| Чистая высота изделия: | 86 mm |
| Чистый вес изделия: | 0.31 kg |
| 5. Technical | |
| Количество вспомогательных НО контактов: | 2 |
| Количество вспомогательных НЗ контактов: | 2 |
| Стандарты: | IEC 60947-5-1 and EN 60947-5-1, UL 508, CSA C22.2 N°14 |
| Номинальное рабочее напряжение: | Контакт цепи управления 690 VГлавная цепь 690 V |
| Номинальная частота (f): | Контакт цепи управления 50 / 60 Hz |
| Условный тепловой ток на открытом воздухе (Ith): | согласно МЭК 60947-5-1, q=40°C 16 A |
| Номинальный рабочий ток, АС-15 (Ie): | (500 В) 2 A(690 В) 2 A(24 / 127 В) 6 A(220 / 240 В) 4 A(400 / 440 V) 3 A |
| Номинальный кратковременно выдерживаемый ток (Icw): | для 0, 1 с 140 Aдля 1, 0 с 100 A |
| Максимальная частота переключения: | (AC-15) 1200 циклов в час(DC-13) 900 циклов в час |
| Номинальный рабочий ток, DC-13 (Ie): | (24 V) 6 A / 144 W(48 V) 2.8 A / 134 W(72 V) 1 A / 72 W(110 V) 0.55 A / 60 W(125 V) 0.55 A / 69 W(220 V) 0.27 A / 60 W(250 V) 0.27 A / 68 W(400 V) 0.15 A / 60 W(500 V) 0.13 A / 65 W(600 V) 0.1 A / 60 W |
| Номинальное напряжение изоляции (Ui): | согласно стандартам МЭК 60947-5-1 и VDE 0110 (Гр. C) 690 Vсогласно стандарту UL/CSA 600 V |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 6 kV |
| Максимальная механическая частота переключения: | 6000 циклов в час |
| Номинальное напряжение цепи управления (Uc): | Uc при 50 Гц 100 ... 250 V50 Hz / 60 Hz 100 ... 250 VUc при 60 Гц 100 ... 250 VUc работа на пост. токе 100 ... 250 V |
| Время срабатывания: | Между отключением питания катушки и замыканием НЗ контакта 13 ... 98 msМежду отключением питания катушки и размыканием НО контакта 11 ... 95 msМежду отключением питания катушки и размыканием НЗ контакта 38 ... 90 msМежду отключением питания катушки и замыканием НО контакта 40 ... 95 ms |
| Сечение подключаемого кабеля-вспомогательная цепь: | Гибкий с зажимом 1/2x 0.75 ... 2.5 mm²Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm²Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm²Жесткий 1/2x 1 ... 2.5 mm² |
| Сечение подключаемого кабеля-схема управления: | Гибкий с зажимом 1/2x 0.75 ... 2.5 mm²Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm²Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm²Жесткий 1/2x 1 ... 2.5 mm² |
| Длина зачистки провода: | Вспомогательная цепь 10 mmЦепь управления 10 mm |
| Степень защиты: | согласно МЭК 60529, МЭК 60947-1, ЕН 60529 вспомогательные клеммы IP40согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20 |
| Тип клемм: | Клеммы с винтовым зажимом |
| 6. Technical UL/CSA | |
| Tightening Torque UL/CSA: | Вспомогательная цепь 11 IAЦепь управления 11 IA |
| 7. Экологические нормы | |
| Температура окружающей среды: | Вблизи контактора при хранении -60 ... +80 °CОколо контактора при работе на открытом воздухе -40 ... +70 °C |
| Устойчивость к воздействию климатических факторов: | Category B according to IEC 60947-1 Annex Q |
| Maксимально допустимая рабочая высота: | 3000 m |
| Вибропрочность согласно МЭК 60068-2-6: | 5 ... 300 Hz 4 g closed position / 2 g open position |
| Ударопрочность согласно МЭК 60068-2-27: | замкнут, направление удара: B1 25 K40Размкнут, направление удара: B1 5 K40Направление удара: A 30 K40Направление удара: B2 15 K40Направление удара: C1 25 K40Направление удара: C2 25 K40 |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| 8. Сертификаты и декларации (номер документа) | |
| Сертификат ABS: | ABS_15-GE1349500-PDA_90682247 |
| Сертификат BV: | BV_2634H24899B0 |
| Сертификат СВ: | CB_SE-93051 |
| Сертификат ССС: | 2020980303000185 |
| CQC Certificate: | CQC2019010303267993 |
| Сертификат cUL: | UL_20180227_E252354_2_1 |
| Declaration of Conformity - CCC: | CQC2011010303465426 |
| Декларация о соответствии - CE: | 1SBD250005U1000 |
| Сертификат DNV: | DNV-GL_TAE00001BV-3 |
| DNV GL Certificate: | DNV-GL_TAE00001BV-3 |
| EAC Certificate: | EAC_RU C-FR ME77 B03544 |
| Экологическая информация: | 1SBD250151E1000 |
| Сертификат GL: | DNV-GL_TAE00001BV-3 |
| Сертификат ГОСТ: | GOST_POCCFR.ME77.B07174.pdf |
| Сертификат LR: | LRS_C1400038 |
| Сертификат RINA: | RINA_ELE240318XG |
| Сертификат RMRS: | RMRS_1802702280 |
| Правила ограничения содержания вредных веществ.RoHS информация: | 1SBD250005U1000 |
| Сертификат UL: | UL_20130206-E252354-2-1 |
| Карта UL-листинга: | UL_E252354 |
| 9. Container Information | |
| Package Level 1 Units: | box 1 штука |
| Ширина пакета уровня 1: | 87 mm |
| Package Level 1 Depth / Length: | 79 mm |
| Package Level 1 Height: | 47 mm |
| Package Level 1 Gross Weight: | 0.31 kg |
| Package Level 1 EAN: | 3471523101739 |
| Package Level 2 Units: | box 27 штука |
| Ширина пакета уровня 2: | 250 mm |
| Package Level 2 Depth / Length: | 300 mm |
| Package Level 2 Height: | 315 mm |
| Package Level 2 Gross Weight: | 16.74 kg |
| Package Level 3 Units: | 1296 штука |
| 10. Classifications | |
| Код классификации объекта: | K |
| ETIM 4: | EC000196 - Contactor relay |
| ETIM 5: | EC000196 - Contactor relay |
| ETIM 6: | EC000196 - Contactor relay |
| ETIM 7: | EC000196 - Contactor relay |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121500 |
| E-Number (Finland): | 3706406 |
| E-Number (Sweden): | 3211459 |
