Артикул:
178772
Внутрений код:
EAT-178772
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
91 395.01 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Функция |
Дисковые модули ввода/вывода XN300 | ||
Техника присоединения |
Вставная пружинная клемма | ||
функция |

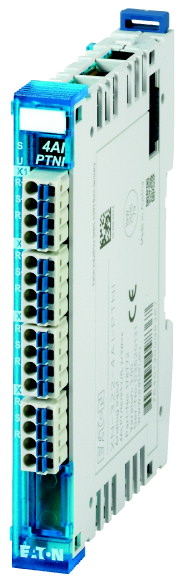

аналоговый элемент ввода XN-322 для XN300 | ||
Краткое описание |
4 аналоговых подключения сопротивления, PT/NI/KTY/R в виде 2- и 3-проводных подключений | ||
Описание |
Аналоговый входной модуль с 4 входами по сопротивлению PT100/PT1000/NI100/NI1000KTYxx/R для 2 и 3-проводного подключения. | ||
Применяемое для |
XN-312-… |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 61131-2 IEC/EN 61000-6-2 IEC/EN 61000-6-4 |
||
Электромагнитная совместимость (ЭМС) |
|||
ESD |
Воздушный / контактный разряд | кВ | 8 / 4 |
Электромагнитные поля |
(0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | 10 / 3 / 1 |
Импульсное напряжение |
|||
Кабель питания |
кВ | 2 | |
Сигнальная линия |
кВ | 1 | |
Скачок напряжения |
|||
Питающий провод (сим. / асим.) |
кВ | 0,5 / 0,5 | |
Сигнальный провод (асим.) |
кВ | 1 | |
Впуск |
В | 10 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) |
(30...230 мГц) / (230...1000 мГц) | dB | 40 / 47 Класс A |
Варианты напряжения/просадки напряжения |
Да / 10 мс | ||
Условия окружающей среды |
|||
Климат |
|||
Стойкость к климатическим воздействиям |
Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 |
||
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
относительная влажность |
0 - 95 %, без образования конденсата | ||
Конденсация |
предотвратить соответствующими мерами | ||
Температура |
|||
Эксплуатация |
°C | 0 - +60 | |
Хранение, транспорт |
? | °C | -20 - +85 |
Класс защиты |
IP20 | ||
установочное положение |
горизонтально | ||
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 1 | |
Колебания |
3,5 мм / 1 г | Гц | 5 - 8,4 / 8,4 -150 |
Удароустойчивость |
Полусинус 15 г/11 мс | Шоки | 18 |
| Соединительные клеммы | |||
Расчетные характеристики |
|||
Группа изоляции |
I | ||
Категория перенапряжения / степень загрязнения |
III / 3 | ||
Номинальное напряжение |
В | 160 | |
Макс. нагрузочный ток / попер. сечение |
A / мм? | X (не указано производителем штекера) | |
Техника присоединения в направлении вверх |
Вставная пружинная клемма (штепсельный разъем) | ||
Длина зачистки |
мм | 10 | |
Калиберная пробка IEC/EN 60947-1 |
A1 | ||
Емкость подключения |
|||
"e" одножильный H 07V-U |
мм2 | 0,2 - 1,5 | |
"f" тонкопроволочный H 07V-K |
мм2 | 0,2 - 1,5 | |
"f" с оконечными муфтами без пластмассовых колец согласно DIN 46228-1 (оконечные муфты герметично прижаты) |
мм2 | 0,25-1,5 | |
"f" с оконечными муфтами с пластмассовым кольцом согласно DIN 46228-1 (оконечные муфты герметично прижаты) |
мм2 | 0,25-1,5 | |
Размер провода |
AWG | 24 - 16 | |
| Электропитание | |||
Электропитание - вход |
|||
Питающее напряжение |
|||
Потребляемый ток при питании +5 В (внутр.) |
I | мА | (тип.) 0 |
Потребляемая мощность при +24-В питании |
I | мА | (тип.) 37 |
Гальваническое разделение |
PE | нет | |
Потеря мощности |
|||
Потеря мощности (без активных каналов) |
W | 0.768 | |
Макс. потеря мощности |
W | 1.08 | |
Указания по потере мощности |
В качестве макс. мощности потерь указана макс. мощность, возникающая в корпусе устройства. | ||
| Аналоговые входы | |||
Каналы |
Количество | 4 | |
Измеряемые величины |
Сопротивление, температура | ||
Разрешение |
Бит | 16 | |
Мин. время обновления значения/время цикла |
на канал/все каналы | мс | 4 / 4 |
Входной фильтр, аппаратный |
10 кГц, фильтр нижних частот 2-го порядка | ||
Входной фильтр, программный |
с возможностью настройки | ||
Гальваническое разделение |
500 Veff | ||
| Функции | |||
Измерение температуры и сопротивления |
|||
Каналы |
Количество | 4 | |
Подсоединяемые датчики |
PT / NI / KTY / R | ||
Диапазон измерений |
Температура |
PT100/200/500/1000: -200 ... +150 °C PT100/200/500/1000: -200 ... +850 °C NI100/1000: -60 ... +150 °C NI100/1000: -60 ... +250 °C KTY11: -50 ... +150 °C KTY81: -55 ... +150 °C KTY84: -40 … +300 °C |
|
Диапазон измерений |
Сопротивление |
0 - 250 0 - 500 0 - 1000 0 - 2500 0 - 5000 |
|
Представление значений |
SIGNED16 (0,1 °C), UNSIGNED16 (0,1 ?) | ||
Возможность подсоединения |
2-/3-провод | ||
Предел разрушения |
Umax | 560 Veff | |
Точность |
% от ЕИ | ±0,3 | |
Указания по измерению температуры и сопротивления |
Измерительный ток < 0,3 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1.08 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Класс защиты |
IP20 | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - analogue I/O module (EC001596) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - analogue I/O module (ecl@ss8.1-27-24-26-01 [BAA061011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 18 - 30 | |
Voltage type of supply voltage |
DC | ||
Input, current |
No | ||
Input, voltage |
No | ||
Input, resistor |
Yes | ||
Input, resistance thermometer |
Yes | ||
Input, thermocouple |
No | ||
Input signal, configurable |
No | ||
Resolution of the analogue inputs |
Bit | 16 | |
Output, current |
No | ||
Output, voltage |
No | ||
Output signal configurable |
No | ||
Resolution of the analogue outputs |
Bit | 0 | |
Number of analogue inputs |
4 | ||
Number of analogue outputs |
0 | ||
Analog inputs configurable |
Yes | ||
Analog outputs configurable |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Type of electric connection |
Screw-/spring clamp connection | ||
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
No | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
- | ||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 16.8 | |
Height |
mm | 104.2 | |
Depth |
mm | 80.3 |
Документы
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
