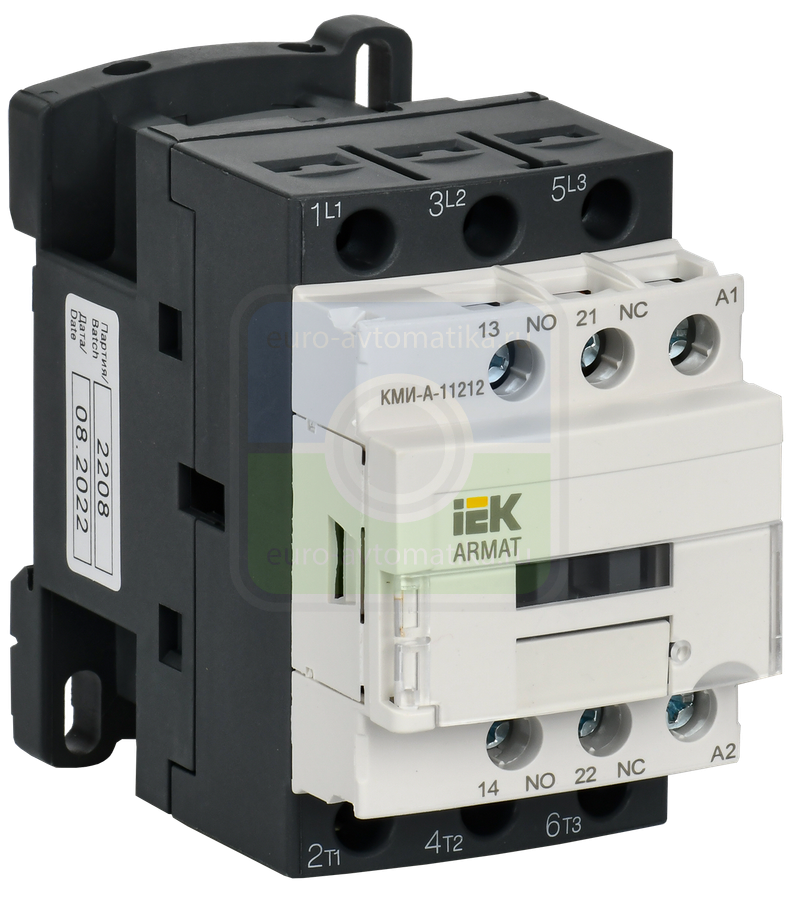

Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
- Высокая электрическая и механическая износостойкость.
- Совместимость со всеми дополнительными устройствами в ассортименте IEK.
- Универсальность применения.
- Компактные габариты.
| Номин рабочий ток Ie при AC-3 400 В, А | 12 |
| Номин коммутируем мощность при AC-3 400 В, кВт | 5,5 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 400 |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
| Номин рабочий ток Ie при AC-1 400 В, А | 25 |
| Номин напряжение изоляции Ui-доп конт вц, В | 690 |
| Коммут-ая износос-ть общий ресурс-гц, млн циклов | 2.1 |
| Время срабатыв при размыкании-цу, мс | 19 |
| Номин раб напряжение переменного тока Ue-гц, В | 690 |
| Условный тепловой ток Ith при АС-1-гц, А | 25 |
| Частота включений механ износост в час-гц | 3600 |
| Защита от сверхтоков-предохр gG-гц, А | 40 |
| Степень защиты - IP | IP20 |
| Частота включений коммутац износост в час-гц | 3600 |
| Время срабатыв при замыкании-цу, мс | 22 |
| Световая индикациия | Нет |
| Номин напряжение Un-AC-доп конт вспом цепи, В | 690 |
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
| Мощность рассеяния при Ie АС-3-гц, Вт | 0.36 |
| Мех износостойкость-гц, млн циклов | 15 |
| Макс кратковременная нагрузка-гц, А | 210 |
| Климатическое исполнение | УХЛ4 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 1 |
| Номин напряжение изоляции Ui-гц, В | 690 |
| Модульное исполнение | Нет |
| Жесткий кабель без наконечника-гц, мм² | 4 |
| Гибкий кабель без наконечника-гц, мм² | 4 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Мощность потреб катушки при удержании Uc-цу, ВА | 7.0 |
| Тип напряжения управления | Переменный (AC) |
| Условный ток короткого замыкания Inc-гц, А | 1000 |
| Мощность рассеяния при Ie АС-1-гц, Вт | 1.56 |
| Типоисполнение электрон реле | РТИ-1316 |
| Минимальная вкл способность Imin-доп конт вц, мА | 0 |
| Мощность потреб катушки при срабатывании Uc-цу, ВА | 70.0 |
| Диапазон напряж срабатывания-цу | 0,8...1,1 |
| Кол-во норм разомкнутых-НО силовых конт | 3 |
| Мех износоустойчивость-цу, млн ком циклов | 15.0 |
| Крутящий момент при затягивании-гц, нм | 1.7 |
| Минимальная вкл способность Umin-доп конт вц, А | 17 |
| Температура эксплуатации, °C | -25...50 |
| Защита от сверхтоков-предохр gG-доп конт вц, А | 10 |
| Ток термической стойкости Ith-доп конт вц, А | 10 |
| Диапазон напряж отпускания-цу | 0,3...0,6 |
| Макс кратковременная нагрузка-доп конт вц, А | 140 |
| Кол-во норм замкн-НЗ силовых контактов | 0 |
| Ширина, мм | 45.0 |
| Номин импульсное напряжение Uimp-гц, кВ | 6 |
| Глубина, мм | 86.0 |
| Высота, мм | 77.0 |
