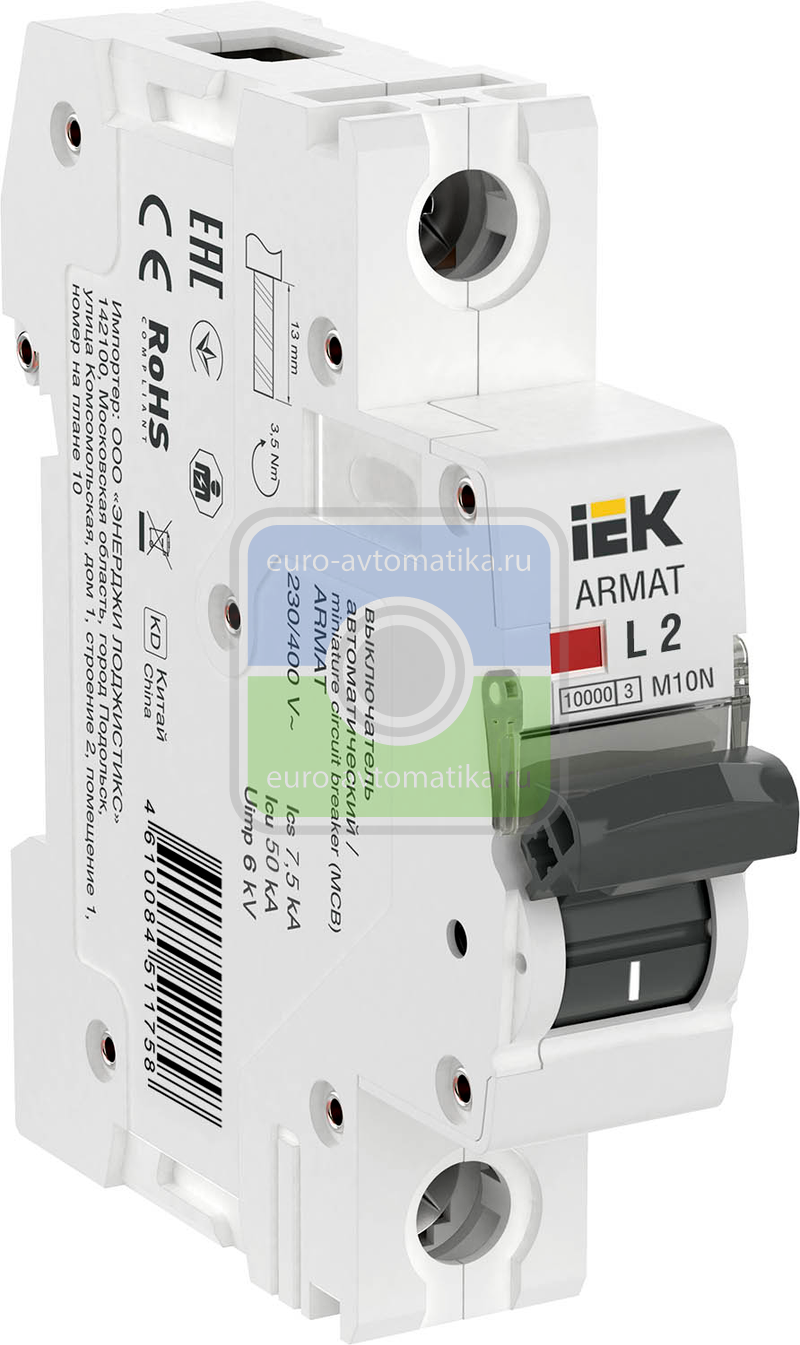

Автоматические выключатели M10N предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Модульные автоматические выключатели с характеристиками Z, K, L успешно прошли испытания по стандарту IEC 60947-2. Обладают всеми преимуществами модульного оборудования серии ARMAT: повышенной прочностью корпуса, усиленной дугогасительной камерой, независимым механизмом расцепления и т.д.
Данный тип выключателей рекомендуются к применению в вводно-распределительных устройствах для объектов промышленной и энергетической инфраструктуры.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
| Номин ток, А | 2.0 |
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | Прочее |
| Номин отключающая способность, кА | 7.5 |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 3.0 |
| Сечение одножильного жёсткого провода, мм² | 1...25 |
| Макс сечение входящего кабеля, мм² | 25 |
| Наличие электромагнитного расцепителя | Да |
| Тип монтажной рейки | ТН-35 |
| Возможна дополнит комплектация | Да |
| Подходит для защитного выкл двигателя | Нет |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Отключающая способность по IEC 60947-2, кА | 10 |
| Подходит для выключателя-разъединителя | Да |
| Наличие взрывозащиты | Без взрывозащиты |
| Сечение многожильного гибкого провода, мм² | 1...25 |
| Частота, Гц | 50 |
| Режим работы | Продолжительный-S1 |
| Отключающая способность по EN 60898, кА | 7,5 |
| Класс защиты от поражения электрическим током | 0 |
| Электр износостойкость, циклов | 10000 |
| Тип напряжения управления | Переменный (AC) |
| Мех износостойкость, циклов | 20000 |
| Сфера применения | Бытовое |
| Тип монтажа | на DIN-рейку |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 7.5 |
| Рабочая температура окружающей среды, °C | -5...40 |
| Степень защиты - IP | IP20 |
| Номин напряжение изоляции Ui, В | 500 |
| Общ количество полюсов | 1 |
| Вес одного полюса, кг | 0,118 |
| Количество защищенных полюсов | 1 |
| Тип подключения | Винтовое соединение |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 7.5 |
| Отключение нейтрали | Нет |
| Ремонтопригодность | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Ширина по количеству модульных расстояний | 1 |
| Наличие дифференциального расцепителя | Нет |
| Номинальный ток, А | 2 |
