Артикул:
138258
Внутрений код:
EAT-138258
Характеристики
Номинальный ток, А
—
65
Номинальный непрерывный ток, А
—
65
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
39 587.42 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

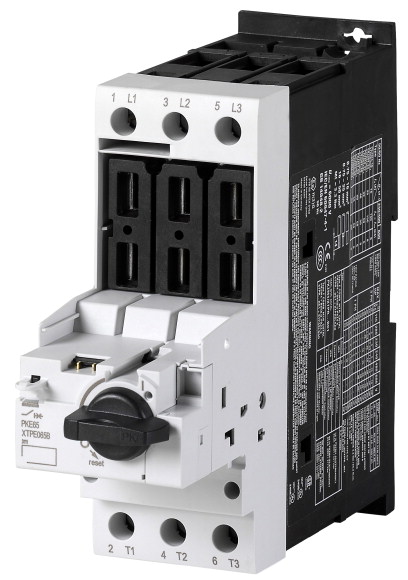

Автомат защиты двигателя с электронной защитой от перегрузки в диапазоне значений PKE до 65 A | ||
Основная функция |
Защита двигателя Защита двигателя для тяжелого пуска Защита установок Защита кабелей и проводов |
||
Отдельное устройство/законченное устройство |
Основное устройство со стандартной ручкой | ||
|
|||
Примечание |
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||
Диапазон установки используемых расцепителей нагрузки |
Ir | A | 8 - 65 |
Функция |
без расцепителя перегрузки | ||
Измеренный ток длительной нагрузки = расчетный рабочий ток |
Iu = Ie | A | 65 |
Подключение к SmartWire-DT |
нет |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
Хранение |
? | °C | -40 - +80 |
разомкнут |
°C | -25 - +55 | |
в капсульном корпусе |
°C | -25 - +40 | |
установочное положение |
|
||
Направление подвода питания |
любая | ||
Класс защиты |
|||
Устройство |
IP20 | ||
Соединительные клеммы |
IP00 | ||
Защита от прикосновения согласно EN 50274 |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 |
g | 15 | |
Высота установки |
M | макс. 2000 | |
Поперечные сечения соединения винтовой клеммы |
мм? | ||
одножильный |
мм2 |
1 x (0,75 - 16) 2 x (0,75 - 16) |
|
тонкопроволочный с оконечной муфтой согласно DIN 46228 |
мм2 |
1 x (0,75 - 35) 2 x (0,75 - 25) |
|
одно- или многожильные |
AWG | 14 - 2 | |
Момент затяжки соединительных винтов |
|||
Главный провод |
Нм | 3.3 | |
Кабели системы управления |
Нм | 1 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Измеренный ток длительной нагрузки = расчетный рабочий ток |
Iu = Ie | A | 65 |
Номинальная частота |
f | Гц | 40 - 60 |
Электрические тепловые потери (3-полюсный прогретый) |
W |
22 (с PKE65-XTU(A)-65) 6 (с PKE-XTUW(A)-32) |
|
Механический срок службы |
Переключения | x 106 | 0.05 |
Электрический срок службы (AC-3 при 400 В) |
|||
Электрический срок службы |
Переключения | x 106 | 0.05 |
максимальная частота коммутаций |
S/h | ||
макс. частота коммутаций |
S/h | 60 | |
Прочие технические характеристики (каталог для перелистывания) |
Коммутационная способность | ||
Коммутационная способность двигателя |
kAeff | ||
AC-3 до 690 В |
A | 65 | |
| Расцепитель | |||
Температурная компенсация |
°C |
-5 - +40 (согласно IEC/EN 60947, VDE 0660) -25 - +55 (рабочий диапазон) |
|
Остаточная ошибка температурной компенсации для T > 40 °C |
±55 (Arbeitsbereich) | ||
Диапазон установок расцепителей перегрузки |
0,25 - 1 x Iu | ||
Расцепители короткого замыкания |
Базовое устройство, фиксированно установленное: 15,5 x Iu | ||
Допуск расцепителя короткого замыкания |
± 20% | ||
Чувствительность к выпадению фаз |
да |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 65 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 4.3 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 12.9 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
Overload release current setting |
A | 0 - 0 | |
Adjustment range undelayed short-circuit release |
A | 0 - 0 | |
Thermal protection |
No | ||
Phase failure sensitive |
No | ||
Switch off technique |
Electronic | ||
Rated operating voltage |
V | 690 - 690 | |
Rated permanent current Iu |
A | 65 | |
Rated operation power at AC-3, 230 V |
kW | 0 | |
Rated operation power at AC-3, 400 V |
kW | 0 | |
Type of electrical connection of main circuit |
Screw connection | ||
Type of control element |
Turn button | ||
Device construction |
Built-in device fixed built-in technique | ||
With integrated auxiliary switch |
No | ||
With integrated under voltage release |
No | ||
Number of poles |
3 | ||
Rated short-circuit breaking capacity lcu at 400 V, AC |
kA | 0 | |
Degree of protection (IP) |
IP20 | ||

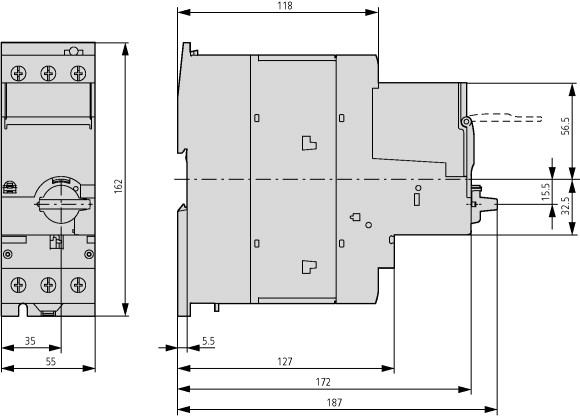

Height |
mm | 162 | |
Width |
mm | 55 | |
Depth |
mm | 187 |
