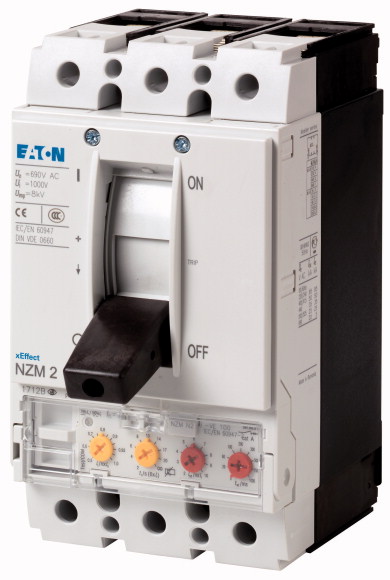

Артикул:
100777
Внутрений код:
EAT-100777
Характеристики
Номинальный ток, А
—
100
Количество полюсов
—
3
Максимальная отключающая способность, кА
—
150
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
240 427.82 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Автоматические выключатели | ||
Защитная функция |
Защита установок, кабелей, селективная и генераторная защита | ||
Стандарт/сертификат |
IEC | ||
Метод монтажа |
Фиксированная установка | ||
Техника срабатывания |
Электронный расцепитель | ||
Типоразмер |
NZM2 | ||
Описание |
Измерение эффективных значений и „термическая память“ регулируемая настройка степени инерции tr: 2 – 20 с. при 6 x Ir, а также бесконечно (без расцепителя перегрузки) регулируемое время задержки tsd: уровни: 0, 20, 60, 100, 200, 300, 500, 750, 1000 мс i2t-постоянная функция: жёсткий ВЫКЛ Техника присоединения NZM...S1: требуется крышка NZM...XKSA |
||
Количество полюсов |
3-полюсн. | ||
Стандартное оснащение |
Винтовое соединение | ||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 100 |
Коммутационная способность |
|||
1000 B 50/60 Гц |
Ics | кА | 10 |
диапазон установки |
|||
Расцепитель перегрузки |
|||
 |
Ir | A | 50 - 100 |
расцепитель короткого замыкания
|
|||
без задержки
|
Ii = In x … | 1200 A фикс. | |
с задержкой
|
Isd = Ir x … | 2 - 10 |
Технические характеристики
| Силовые разъединители | |||
Номинальная устойчивость к импульсу |
Uimp | ||
Цепи главного тока |
В | 8000 | |
Цепи вспомогательного тока |
В | 6000 | |
Номинальное напряжение |
Ue | В перем. тока | 1000 |
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 100 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 1000 |
категория применения |
A | ||
Температура окружающей среды |
|||
Температура окружающей среды, хранение |
°C | - -40 - + 70 | |
Эксплуатация |
°C | -25 - +70 | |
| Расчетный ток короткого замыкания при включении | |||
1000 B 50/60 Гц |
Icm | кА | 17 |
| Расчетная разрывная способность при коротком замыкании Icn | |||
Icu согласно IEC/EN 60947 очередность включения O-t-CO |
Icu | кА | |
1000 B 50/60 Гц |
Ics | кА | 10 |
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO |
Ics | кА | |
1000 В переменного тока |
Ics | кА | 3 |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании | |||
t = 0,3 с |
Icw | кА | 1.9 |
t = 1 с |
Icw | кА | 1.9 |
Механический срок службы |
Переключения | 20000 | |
макс. частота коммутаций |
S/h | 120 | |
| Механический срок службы: из этого макс. 50% разрешения через расцепитель A/U | |||
| Электрический срок службы | |||
1000 B 50/60 Гц |
Переключения | 3000 | |
| Поперечные сечения соединения | |||
Стандартное оснащение |
Винтовое соединение | ||
Провода круглого сечения Cu |
|||
Столбчатый зажим |
|||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6-16) |
|
многожильный |
мм2 |
1 x (25 - 185) 2 x (25-70) |
|
Тоннельная клемма |
|||
одножильный |
мм2 | 1 x 16 | |
многожильный |
мм2 | ||
1 отверстие |
мм2 | 1 x (25 - 185) | |
Винтовое соединение и подключение с задней стороны |
|||
непосредственно на переключателе |
|||
одножильный |
мм2 |
1 x (10 - 16) 2 x (10 - 16) |
|
многожильный |
мм2 |
1 x (25 - 50) 2 x (25 - 50) |
|
Ал. провода, мед. кабели |
|||
одножильный |
мм2 | 1 x 16 | |
многожильный |
мм2 | ||
многожильный |
мм2 | 1 x (25 - 185) 2) | |
| 2) В зависимости от производителя кабеля можно подключить кабель сечением до 240 мм?. | |||
Медная полоса (количество сегментов x ширина x толщина сегмента) |
|||
Столбчатый зажим |
|||
| мин. | мм | 2 x 9 x 0.8 | |
| макс. | мм |
10 x 16 x 0.8 (2x) 8 x 15.5 x 0,8 |
|
Винтовое соединение и подключение с задней стороны |
|||
Медная полоса, перфорированная |
мин. | мм | 2 x 16 x 0,8 |
Медная полоса, перфорированная |
макс. | мм | 10 x 24 x 0,8 |
Медная шина (ширина x толщина) |
мм | ||
Винтовое соединение и подключение с задней стороны |
|||
Винтовое соединение |
M8 | ||
непосредственно на переключателе |
|||
| мин. | мм | 16 x 5 | |
| макс. | мм | 24 x 8 | |
Управляющие провода |
|||
| мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 100 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 8.25 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010]) | |||
Rated permanent current Iu |
A | 100 | |
Rated voltage |
V | 1000 - 1000 | |
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz |
kA | 150 | |
Overload release current setting |
A | 80 - 100 | |
Adjustment range short-term delayed short-circuit release |
A | 100 - 1000 | |
Adjustment range undelayed short-circuit release |
A | 1200 - 1200 | |
Integrated earth fault protection |
No | ||
Type of electrical connection of main circuit |
Screw connection | ||
Device construction |
Built-in device fixed built-in technique | ||
Suitable for DIN rail (top hat rail) mounting |
No | ||
DIN rail (top hat rail) mounting optional |
Yes | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Switched-off indicator available |
No | ||
With under voltage release |
No | ||
Number of poles |
3 | ||
Position of connection for main current circuit |
Front side | ||
Type of control element |
Rocker lever | ||
Complete device with protection unit |
Yes | ||
Motor drive integrated |
No | ||
Motor drive optional |
Yes | ||
Degree of protection (IP) |
IP20 |
