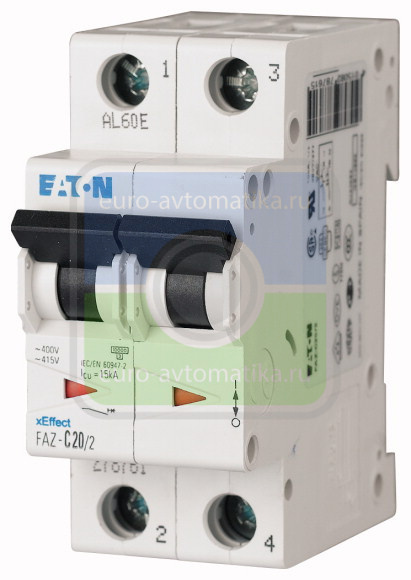

Артикул:
278732
Внутрений код:
EAT-278732
Дилерский сертификат
56 кб
Техническая документация
564,6 кб
Характеристики
Номинальный ток, А
—
13
Характеристика отключения
—
B
Количество полюсов
—
2
Максимальная отключающая способность, кА
—
10
Напряжение питания, В
—
AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
16 598.36 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |
Линейные защитные автоматы | ||
Полюсы |
2-полюсн. | ||
Характеристика срабатывания |
B | ||
Применение |
Коммутационные устройства для промышленного оборудования и специальных зданий | ||
Расчетный рабочий ток |
In | A | 13 |
Измерительная коммутационная способность по IEC/EN 60947-2 |
кА | 15 | |
Ассортимент |
FAZ |
Технические характеристики
| Электрический | |||
Стандарты и предписания |
IEC/EN 60947-2 IEC/EN 60898 |
||
Номинальное напряжение |
Ue | В | |
| Ue | В перем. тока | 240/415 | |
| В пост. тока | 60 (на полюс) | ||
Измерительная коммутационная способность по IEC/EN 60947-2 |
кА | 15 | |
Эксплуатационное быстродействие |
кА | 7.5 | |
Характеристика |
B, C, D | ||
макс. входной предохранитель |
A gL/gG | 125 | |
Класс селективности |
3 | ||
срок службы |
Переключения | > 10000 | |
Направление подвода питания |
любая | ||
| Механический | |||
Монтажный размер колпачков |
мм | 45 | |
Цокольный размер корпуса |
мм | 80 | |
Защита клемм |
защита от прикосновения пальцами и тыльной стороной кистей рук согласно BGV A2 | ||
Монтажная ширина на полюс |
мм | 17.5 | |
Монтаж |
DIN рейка IEC/EN 60715 | ||
Класс защиты |
IP20, IP40 (встроенный) | ||
Клеммы вверху и внизу |
Зажимы/приподнятые зажимы | ||
Поперечные сечения соединения |
мм? | ||
| мм2 | 1 x 25 | ||
| мм2 | 2 x 10 | ||
Толщина материала сборной шины |
мм | 0,8 - 2 | |
установочное положение |
любая |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 13 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 5.3 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -40 | |
Макс. рабочая температура |
°C | 75 | |
| линейно на каждый +1°C ведет к 0,5% уменьшения допустимой токовой нагрузки | |||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / Miniature circuit breaker (MCB) (EC000042) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Miniature circuit breaker system (MCB) / Miniature circuit breaker (MCB) (ecl@ss8.1-27-14-19-01 [AAB905011]) | |||
Release characteristic |
B | ||
Number of poles (total) |
2 | ||
Number of protected poles |
2 | ||
Nominal rated current |
A | 13 | |
Nominal rated voltage |
V | 400 | |
Rated short-circuit breaking capacity Icn EN 60898 at 230 V |
kA | 10 | |
Rated short-circuit breaking capacity Icn EN 60898 at 400 V |
kA | 10 | |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V |
kA | 15 | |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V |
kA | 15 | |
Voltage type |
AC | ||
Current limiting class |
3 | ||
Frequency |
Hz | 50 - 60 | |
Concurrently switching N-neutral |
No | ||
Suitable for flush-mounted installation |
No | ||
Over voltage category |
3 | ||
Pollution degree |
2 | ||
Width in number of modular spacings |
2 | ||
Built-in depth |
mm | 70.5 | |
Additional equipment possible |
Yes | ||
Degree of protection (IP) |
IP20 |
Апробации
| Product Standards | IEC/EN 60947-2; IEC/EN 60898; UL 1077; CSA-C22.2 No. 235; CE marking | ||
| UL File No. | E177451 | ||
| UL Category Control No. | QVNU2, QVNU8 | ||
| CSA File No. | 204453 | ||
| CSA Class No. | 3215-30 | ||
| North America Certification | UL recognized, CSA certified | ||
| Conditions of Acceptability | Supplementary Protector only | ||
| Suitable for | Branch Circuits; not as BCPD | ||
| Current Limiting Circuit-Breaker | No | ||
| Max. Voltage Rating | 480Y/277 VAC; 96 VDC | ||
| Degree of Protection | IEC: IP20; UL/CSA Type: - |
