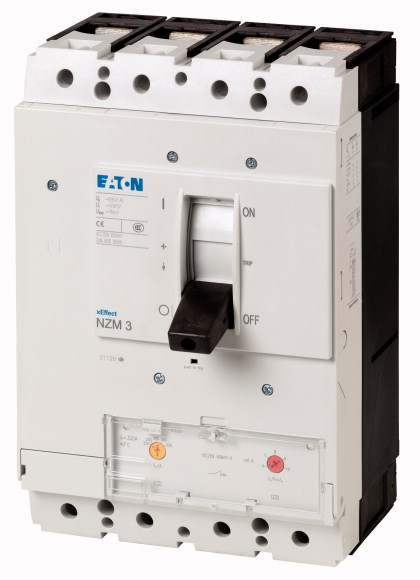

Автоматический выключатель 400А, 4 полюса, откл.способность 50кА, диапазон уставки 320…400А (NZMN3-4-A400)

Артикул: 109696

Внутренний код: EAT-109696

Дилерский сертификат 56 кб

Техническая документация 645,1 кб

Предварительный просмотр в 3D

Характеристики

Номинальный ток, А

—

400

Количество полюсов

—

Максимальная отключающая способность, кА

—

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

Цена

379 567.10 руб./шт

Розница

по запросу

Мелкоопт

по запросу

Среднеопт

по запросу

Суперопт

по запросу

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Автоматические выключатели
Защитная функция			Защита установок и проводки
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Техника срабатывания			Термомагнитный расцепитель
Типоразмер			NZM3
Описание			Задание значения в нулевом проводе осуществляется синхронно с заданием значения Ir в наружном проводнике.
Количество полюсов			4-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационная способность
400/415 В 50 Гц	I_cu	кА	50
Расчетный рабочий ток = измеренный ток длительной нагрузки
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	400
Нулевой провод	% от длины наружного проводника	A	100
диапазон установки
Расцепитель перегрузки
	I_r	A	320 - 400
наружный проводник	I_r	A	320 - 400
расцепитель короткого замыкания
без задержки	I_i = I_n x …		6 - 10
расцепитель короткого замыкания	I_rm	A	2400 - 4000

Технические характеристики

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

защита от прикосновения

защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей среды

Температура окружающей среды, хранение

°C

- -40 - + 70

Эксплуатация

°C

-25 - +70

Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27

20 (импульс полусинуса 20 мс)

Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока

В перем. тока

500

Между вспомогательными контактами

В перем. тока

300

Вес

кг

8.4

установочное положение

вертикально и 90° во всех направлениях
	с расцепителем токов утечки XFI:
- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
со штекерным разъемом:
- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
с выкатным устройством:
- NZM3, N3: вертикально, 90° вправо/влево
- NZM4, N4: вертикально
с дистанционным приводом:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях

Направление подвода питания

любая

Класс защиты

Устройство

в зоне блока управления: IP20 (основной вид защиты)

корпус

с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66

Соединительные клеммы

Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00

Прочие технические характеристики (каталог для перелистывания)

Температурная характеристика, дерейтинг

Автоматические выключатели

Расчетный рабочий ток = измеренный ток длительной нагрузки

I_n = I_u

400

Номинальная устойчивость к импульсу

U_imp

Цепи главного тока

8000

Цепи вспомогательного тока

6000

Номинальное напряжение

U_e

В перем. тока

690

Указание действительно для 3-полюсных защитных выключателей промышленных установок с термомагнитным расцепителем NZMN(H)1(2)(3)-A… до 500 A.

Для номинального рабочего напряжения переключения по 3 токопроводам действует следующее требование:

Поправочный коэффициент постоянного тока для значения срабатывания быстрого расцепителя: NZM1: 1,25, NZM2: 1,35, NZM3: 1,45

Заданное значение для I_i при пост. токе = заданное значение I_i перем. тока/поправочный коэффициент пост. тока

Способ коммутации: 2-полюсный, + и -, двусторонний		Способ коммутации: 1-полюсный, + или -, двусторонний

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции

U_i

1000

Применение в незаземлённых сетях

690

Коммутационная способность

Расчетный ток короткого замыкания при включении

I_cm

240 В

I_cm

кА

187

400/415 В

I_cm

кА

105

440 B 50/60 Гц

I_cm

кА

525 B 50/60 Гц

I_cm

кА

690 B 50/60 Гц

I_cm

кА

Расчетная разрывная способность при коротком замыкании I_cn

I_cn

Icu согласно IEC/EN 60947 очередность включения O-t-CO

I_cu

кА

240 B 50/60 Гц

I_cu

кА

400/415 В 50/60 Гц

I_cu

кА

440 B 50/60 Гц

I_cu

кА

525 B 50/60 Гц

I_cu

кА

690 B 50/60 Гц

I_cu

кА

Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO

I_cs

кА

240 B 50/60 Гц

I_cs

кА

400/415 В 50/60 Гц

I_cs

кА

440 B 50/60 Гц

I_cs

кА

525 B 50/60 Гц

I_cs

кА

690 B 50/60 Гц

I_cs

кА

Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.

Номинальная устойчивость к токовым нагрузкам при коротком замыкании

t = 0,3 с

I_cw

кА

3.3

t = 1 с

I_cw

кА

3.3

Категория применения согласно IEC/EN 60947-2

Расчетная включающая и отключающая способность

Расчетный рабочий ток

I_e

AC-1

380 B 400 B

I_e

400

415 В

I_e

400

690 В

I_e

400

AC-3

380 B 400 B

I_e

400

415 В

I_e

400

660 B 690 B

I_e

400

Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)

Переключения

15000

Электрический срок службы

AC-1

400 B 50/60 Гц

Переключения

5000

415 B 50/60 Гц

Переключения

5000

690 B 50/60 Гц

Переключения

3000

AC-3

400 B 50/60 Гц

Переключения

2000

415 B 50/60 Гц

Переключения

2000

690 B 50/60 Гц

Переключения

2000

макс. частота коммутаций

S/h

Общее время отказа при коротком замыкании

мс

< 10

Поперечные сечения соединения

Стандартное оснащение

Винтовое соединение

Опциональное дополнительное оснащение

Столбчатый зажим
Тоннельные клеммы
Подключение с задней стороны

Провода круглого сечения Cu

Столбчатый зажим

одножильный

мм²

2 x 16

многожильный

мм²

1 x (35 - 240)
2 x (25-120)

Тоннельная клемма

одножильный

мм²

1 x 16

многожильный

мм²

1 отверстие

мм²

1 x (16 - 185)

2 отверстие

мм²

1 x (50 - 240)
2 x (50 - 240)

Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

одножильный

мм²

1 x 16
2 x 16

многожильный

мм²

1 x (25 - 240)
2 x (25 - 240)

Расширение ширины подключения

мм²

Расширение ширины подключения

мм²

2 x 300

Ал. провода, мед. кабели

одножильный

мм²

1 x 16

многожильный

мм²

многожильный

мм²

1 x (25 - 185) ²⁾

²⁾ В зависимости от производителя кабеля можно подключить кабель сечением до 240 мм?.

2 отверстие

мм²

1 x (50 - 240)
2 x (50 - 240)

Медная полоса (количество сегментов x ширина x толщина сегмента)

Столбчатый зажим

мин.

мм

6 x 16 x 0.8

макс.

мм

10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

6 x 16 x 0,8

Медная полоса, перфорированная

макс.

мм

10 x 32 x 1,0 + 5 x 32 x 1,0

Расширение ширины подключения

мм

(2 x) 10 x 50 x 1.0

Медная шина (ширина x толщина)

мм

Винтовое соединение и подключение с задней стороны

Винтовое соединение

M10

непосредственно на переключателе

мин.

мм

20 x 5

макс.

мм

30 x 10
+ 30 x 5

Расширение ширины подключения

мм

Расширение ширины подключения

макс.

мм

2 x (10 x 50)

Управляющие провода

мм²

1 x (0,75 - 2,5)
2 x (0,75 - 1,5)

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	400
Потеря мощности оборудования, в зависимости от тока	P_vid	W	96.48
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010])
Rated permanent current Iu	A	400
Rated voltage	V	690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz	kA	50
Overload release current setting	A	320 - 400
Adjustment range short-term delayed short-circuit release	A	0 - 0
Adjustment range undelayed short-circuit release	A	2400 - 4000
Integrated earth fault protection		No
Type of electrical connection of main circuit		Screw connection
Device construction		Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting		No
DIN rail (top hat rail) mounting optional		No
Number of auxiliary contacts as normally closed contact		0
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as change-over contact		0
Switched-off indicator available		No
With under voltage release		No
Number of poles		4
Position of connection for main current circuit		Front side
Type of control element		Rocker lever
Complete device with protection unit		Yes
Motor drive integrated		No
Motor drive optional		Yes
Degree of protection (IP)		IP20

Документы

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

Все товары категории

Все товары бренда EATON

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос
