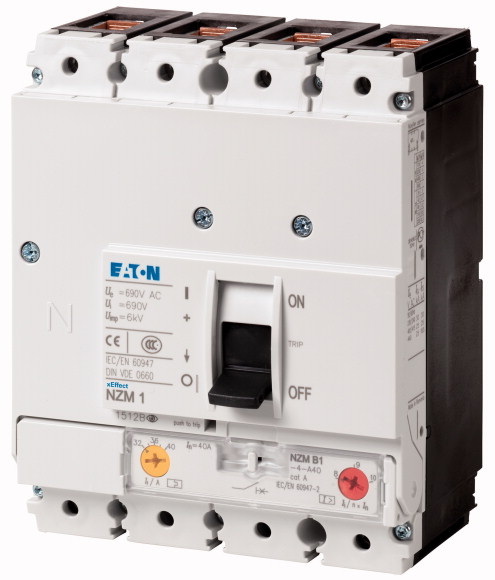

Артикул:
265805
Внутрений код:
EAT-265805
Характеристики
Номинальный ток, А
—
80
Количество полюсов
—
4
Максимальная отключающая способность, кА
—
25
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
84 520.73 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Автоматические выключатели | ||
Защитная функция |
Защита установок и проводки | ||
Стандарт/сертификат |
IEC | ||
Метод монтажа |
Фиксированная установка | ||
Техника срабатывания |
Термомагнитный расцепитель | ||
Типоразмер |
NZM1 | ||
Описание |
Задание значения в нулевом проводе осуществляется синхронно с заданием значения Ir в наружном проводнике. | ||
Количество полюсов |
4-полюсн. | ||
Стандартное оснащение |
Столбчатый зажим | ||
Коммутационная способность |
|||
400/415 В 50 Гц |
Icu | кА | 25 |
Расчетный рабочий ток = измеренный ток длительной нагрузки |
|||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 80 |
Нулевой провод |
% от длины наружного проводника | A | 100 |
диапазон установки |
|||
Расцепитель перегрузки |
|||
 |
Ir | A | 63 - 80 |
наружный проводник
|
Ir | A | 63 - 80 |
расцепитель короткого замыкания
|
|||
без задержки
|
Ii = In x … | 6 - 10 | |
расцепитель короткого замыкания
|
Irm | A | 480 - 800 |
Технические характеристики
| Общая информация | ||||||||||||||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | |||||||||||||
защита от прикосновения |
защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 | |||||||||||||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
|||||||||||||
Температура окружающей среды |
||||||||||||||
Температура окружающей среды, хранение |
°C | - -40 - + 70 | ||||||||||||
Эксплуатация |
°C | -25 - +70 | ||||||||||||
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 |
g | 20 (импульс полусинуса 20 мс) | ||||||||||||
Безопасное разъединение согласно EN 61140 |
||||||||||||||
между вспомогательными контактами и цепями главного тока |
В перем. тока | 500 | ||||||||||||
Между вспомогательными контактами |
В перем. тока | 300 | ||||||||||||
установочное положение |
|
|||||||||||||
Направление подвода питания |
любая | |||||||||||||
Класс защиты |
||||||||||||||
Устройство |
в зоне блока управления: IP20 (основной вид защиты) | |||||||||||||
корпус |
с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 |
|||||||||||||
Соединительные клеммы |
Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 |
|||||||||||||
Прочие технические характеристики (каталог для перелистывания) |
Температурная характеристика, дерейтинг | |||||||||||||
| Автоматические выключатели | ||||||||||||||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 80 | |||||||||||
Номинальная устойчивость к импульсу |
Uimp | |||||||||||||
Цепи главного тока |
В | 6000 | ||||||||||||
Цепи вспомогательного тока |
В | 6000 | ||||||||||||
Номинальное напряжение |
Ue | В перем. тока | 440 | |||||||||||
Категория перенапряжения / степень загрязнения |
III/3 | |||||||||||||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 690 | |||||||||||
Применение в незаземлённых сетях |
В |
440
|
||||||||||||
| Коммутационная способность | ||||||||||||||
Расчетный ток короткого замыкания при включении |
Icm | |||||||||||||
240 В |
Icm | кА | 63 | |||||||||||
400/415 В |
Icm | кА | 53 | |||||||||||
440 B 50/60 Гц |
Icm | кА | 53 | |||||||||||
Расчетная разрывная способность при коротком замыкании Icn
|
Icn | |||||||||||||
Icu согласно IEC/EN 60947 очередность включения O-t-CO |
Icu | кА | ||||||||||||
240 B 50/60 Гц |
Icu | кА | 30 | |||||||||||
400/415 В 50/60 Гц |
Icu | кА | 25 | |||||||||||
440 B 50/60 Гц |
Icu | кА | 25 | |||||||||||
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO |
Ics | кА | ||||||||||||
240 B 50/60 Гц |
Ics | кА | 30 | |||||||||||
400/415 В 50/60 Гц |
Ics | кА | 25 | |||||||||||
440 B 50/60 Гц |
Ics | кА | 18.5 | |||||||||||
| Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. | ||||||||||||||
Категория применения согласно IEC/EN 60947-2 |
A | |||||||||||||
Расчетная включающая и отключающая способность |
||||||||||||||
Расчетный рабочий ток |
Ie | A | ||||||||||||
AC-1 |
||||||||||||||
380 B 400 B |
Ie | A | 80 | |||||||||||
415 В |
Ie | A | 80 | |||||||||||
AC-3 |
||||||||||||||
380 B 400 B |
Ie | A | 80 | |||||||||||
415 В |
Ie | A | 80 | |||||||||||
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения) |
Переключения | 20000 | ||||||||||||
Электрический срок службы |
||||||||||||||
AC-1 |
||||||||||||||
400 B 50/60 Гц |
Переключения | 7500 | ||||||||||||
415 B 50/60 Гц |
Переключения | 7500 | ||||||||||||
макс. частота коммутаций |
S/h | 120 | ||||||||||||
Общее время отказа при коротком замыкании |
мс | < 10 | ||||||||||||
| Поперечные сечения соединения | ||||||||||||||
Стандартное оснащение |
Столбчатый зажим | |||||||||||||
Опциональное дополнительное оснащение |
Винтовое соединение Тоннельные клеммы Подключение с задней стороны |
|||||||||||||
Провода круглого сечения Cu |
||||||||||||||
Столбчатый зажим |
||||||||||||||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6 - 16) |
||||||||||||
многожильный |
мм2 |
1 x (10 - 70) 3) 2 x (6-25) |
||||||||||||
| 3) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?. | ||||||||||||||
Тоннельная клемма |
||||||||||||||
одножильный |
мм2 | 1 x 16 | ||||||||||||
многожильный |
мм2 | |||||||||||||
1 отверстие |
мм2 | 1 x (25 - 95) | ||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
непосредственно на переключателе |
||||||||||||||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6 - 16) |
||||||||||||
многожильный |
мм2 |
1 x (10 - 70) 3) 2 x 25 |
||||||||||||
| 3) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?. | ||||||||||||||
Ал. провода, мед. кабели |
||||||||||||||
одножильный |
мм2 | 1 x 16 | ||||||||||||
многожильный |
мм2 | |||||||||||||
многожильный |
мм2 | 1 x (25 - 95) | ||||||||||||
Медная полоса (количество сегментов x ширина x толщина сегмента) |
||||||||||||||
Столбчатый зажим |
||||||||||||||
| мин. | мм | 2 x 9 x 0.8 | ||||||||||||
| макс. | мм | 9 x 9 x 0.8 | ||||||||||||
Медная шина (ширина x толщина) |
мм | |||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
Винтовое соединение |
M6 | |||||||||||||
непосредственно на переключателе |
||||||||||||||
| мин. | мм | 12 x 5 | ||||||||||||
| макс. | мм | 16 x 5 | ||||||||||||
Управляющие провода |
||||||||||||||
| мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 80 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 16.32 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010]) | |||
Rated permanent current Iu |
A | 80 | |
Rated voltage |
V | 440 - 440 | |
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz |
kA | 25 | |
Overload release current setting |
A | 63 - 80 | |
Adjustment range short-term delayed short-circuit release |
A | 0 - 0 | |
Adjustment range undelayed short-circuit release |
A | 480 - 800 | |
Integrated earth fault protection |
No | ||
Type of electrical connection of main circuit |
Frame clamp | ||
Device construction |
Built-in device fixed built-in technique | ||
Suitable for DIN rail (top hat rail) mounting |
No | ||
DIN rail (top hat rail) mounting optional |
Yes | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Switched-off indicator available |
No | ||
With under voltage release |
No | ||
Number of poles |
4 | ||
Position of connection for main current circuit |
Front side | ||
Type of control element |
Rocker lever | ||
Complete device with protection unit |
Yes | ||
Motor drive integrated |
No | ||
Motor drive optional |
No | ||
Degree of protection (IP) |
IP20 |
