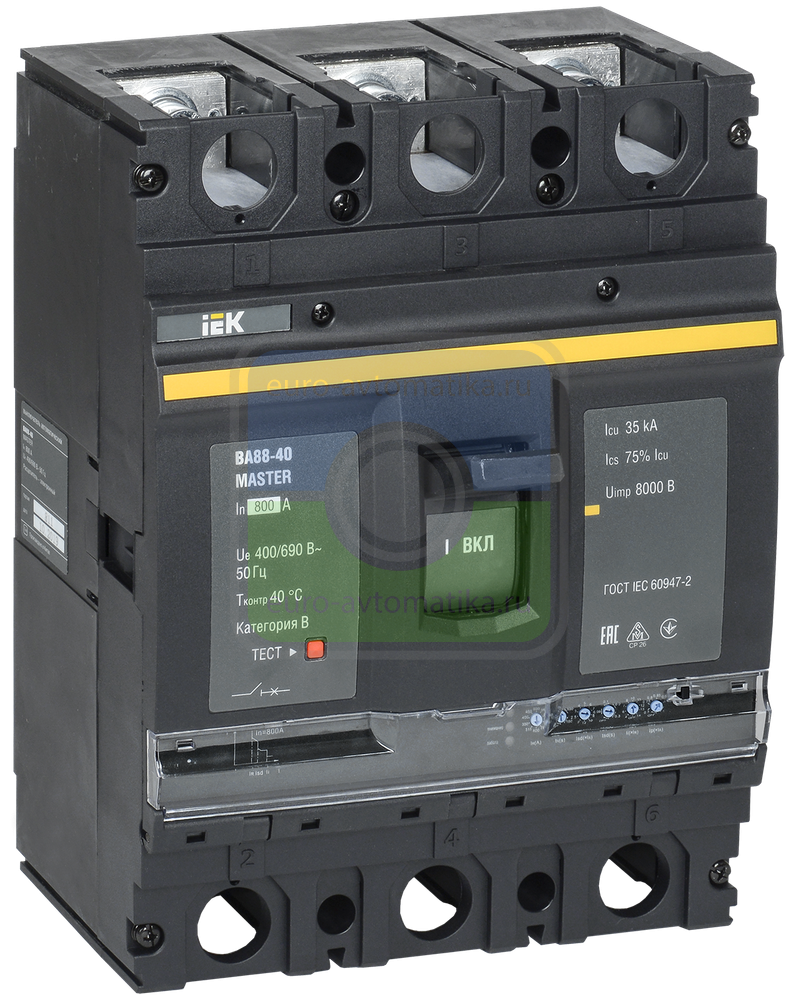

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме.
Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В.
Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
- Компактные размеры.
- Рабочее напряжение – до 690 В.
- Широкий ассортимент дополнительных устройств.
- Установка в любом положении (вертикально/горизонтально).
- Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
- Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
- Светодиодная индикация.
- Наличие 6 регулировок – для любого типа нагрузки и селективности двух последовательно включенных устройств.
- Пополюсная настройка.
| Номин ток, А | 800 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 35 |
| Исполнение | Стационарное |
| Тип расцепителя | Электронный |
| Номин раб напряжение, В | 400...690 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 288.0 |
| Температура эксплуатации, °C | -25...60 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Частота сети, Гц | 50 |
| Ширина, мм | 210.0 |
| Высота, мм | 280.0 |
| Глубина, мм | 103.0 |
| Тип элемента управления | Тумблер |
| Степень защиты зажимов IP | IP00 |
| Номин напряжение, В | 690...690 |
| Подходит для монтажа на DIN-рейку | Нет |
| Наличие электронного расцепителя | Да |
| Электр износостойкость, циклов | < 2000 |
| Относительная влажность воздуха | 50% |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Высота над уровнем моря, м | < 2000 |
| Диапазон уставки тока расцепления, А | 1600...9600 |
| Мех износостойкость, циклов | < 4000 |
| Номин продолжительный ток Iu, А | 800 |
| Номин напряжение изоляции Ui, В | 800 |
| Конструкция прибора | Встраиваемое устройство расширения |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Степень защиты - IP | IP30 |
| Номин раб наибольшая откл способность Ics, кА | 26,25 |
| Уставка электромагнитного расцепителя Im, А | (4; 6; 7; 8; 10; 11; 12; 13; 14) In |
| Климатическое исполнение | УХЛ3 |
| Вес, кг | 6.600 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С расцеплением под напряжением | Да |
| Режим работы | Продолжительный |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Моторный привод - дополнительно | Да |
