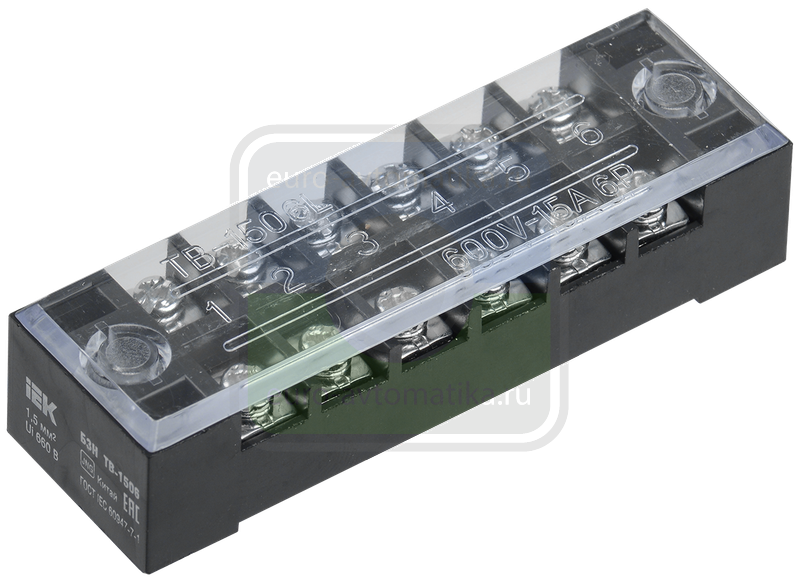

Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
- Материал корпуса: пожаробезопасный АБС-пластик или карболит.
- Номинальный рабочий ток и присоединительная способность:
- - блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- - блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- - блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
- Широкий диапазон рабочих температур: от -40 до +50°C.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2 мВ).
| Модель или исполнение | Трехфазная установка |
| Количество полюсов | 6 |
| Тип монтажа | Непосредственная установка |
| Сечение многожильного гибкого провода, мм² | 0,75 ...1,5 |
| Цвет | Черный |
| Номин раб напряжение, В | 660 |
| Тип электрич соединения 2 | Винтовое соединение |
| Ширина, мм | 22 |
| Материал корпуса | АБС-пластик |
| Степень загрязнения | 3 |
| Материал зажима | Сталь |
| Номинальная способность к присоединению, мм² | 0,75 ...1,5 |
| Требуется торцевая изолирующая пластина | Нет |
| Макс сечение присоед шин, мм² | 6х3 |
| Климатическое исполнение | УХЛ3 |
| Класс негорючести изоляц материала UL94 | V1 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Высота, мм | 17 |
| Сечение одножильного жёсткого провода, мм² | 0,75 ...1,5 |
| Рабочая температура, °C | -40...50 |
| Место соединения | Сбоку (поперечное) |
| Сечение шины, мм² | 3.3 |
| Относительная влажность воздуха | ≤ 90% |
| Возможно использовать с функцией PEN | Нет |
| Винт крепления | М3 |
| Макс поперечное сечение проводника, мм² | 1,5 |
| Номин напряжение изоляции Ui, В | 660 |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Материал токоведущей части | Сталь |
| Тип электрич соединения 1 | Болтовое соединение |
| Количество клеммных пар | 6 |
| Номин раб напряжение переменного тока Ue, В | ≤ 660 |
| Номин частота, Гц | 50 |
| Степень защиты - IP | IP00 |
| Номин раб напряжение постоянного тока Ue, В | ≤ 440 |
| Материал изоляции корпуса | Прочее |
| Номин ток In, А | 15 |
| Ширина или размер ячейки, мм | 22.0 |
| Количество зажимных клемм на 1 полюс | 2 |
| Длина, мм | 73 |
