Артикул:
289017
Внутрений код:
EAT-289017
Дилерский сертификат
56 кб
Техническая документация
214,6 кб
Характеристики
Номинальный ток, А
—
400
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
35 815.30 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

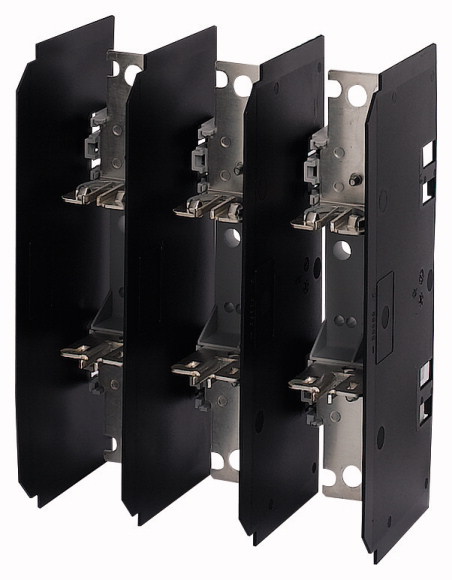

Держатели предохранителей | ||
Основная функция |
Держатели предохранителей NH | ||
Полюсы |
3-полюсн. | ||
Расчетный рабочий ток |
Ie | A | 400 |
Предохранитель макс. |
|||
500 В |
A | 400 | |
690 В |
A | 315 | |
Типоразмер |
NH2 |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60 269-2-1; VDE0636-201 |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
°C | -20 - +55 | |
Температура окружающей среды |
-25 - +55 | ||
Высота установки |
M | макс. 2000 | |
установочное положение |
вертикально или горизонтально | ||
Категория перенапряжения / степень загрязнения |
III/3 | ||
Фронтальная защита от прикосновения |
|||
рабочее состояние |
IP00 | ||
Направление подвода питания |
любая | ||
Вес |
кг | 2.1 | |
| Контакты | |||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Номинальное напряжение |
Ue | В пост. тока | 440 |
Расчетный рабочий ток |
Ie | A | 400 |
Номинальная частота |
f | Гц | 40 - 60 |
Потеря мощности при Ith перем. тока, без NH-SE |
W | 27 | |
Потеря мощности при Ith пост. тока, без NH-SE |
W | 18 | |
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 750 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 750 |
| Предохранитель макс. | |||
Типоразмер |
NH2 | ||
максимальный расчетный рабочий ток gL/gG |
A | 400 | |
макс. допустимая потеря мощности NH-SE |
Pv | W | 34 |
| Поперечные сечения соединения | |||
Плоское подключение |
|||
Диаметр болта |
d | мм | M 10 |
Кабельный наконечник |
мм2 | 1 x 25 - 240 | |
Плоский канал |
макс. | мм | 30 x 10 |
Начальный пусковой момент |
Нм | 30 - 35 | |
Столбчатый зажим |
|||
многожильный |
мм2 | 25 - 240 | |
Плоский провод |
Количество сегментов x ширина x толщина | мм | 10 x 16 x 0,8 |
Начальный пусковой момент |
Нм | 23 | |
Призматический зажим |
|||
1 отверстие |
мм2 | 120 - 240 | |
Начальный пусковой момент |
Нм | 11 | |
Двойной призматический зажим |
|||
многожильный |
мм2 | 2 x 120 - 150 | |
Начальный пусковой момент |
Нм | 11 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / Low Voltage HRC fuse base (EC000067) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Safety fuse systems / Low-Voltage HRC fuse base (ecl@ss8.1-27-14-21-06 [AKE278010]) | |||
Construction size |
NH2 | ||
Number of poles |
3 | ||
Nominal rated current |
A | 400 | |
Bus-mounting type |
No | ||
Swivelling mechanism |
No |
