Артикул:
248240
Внутрений код:
EAT-248240
Дилерский сертификат
56 кб
Техническая документация
197,2 кб
Характеристики
Номинальный ток, А
—
63
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
62 881.24 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
|

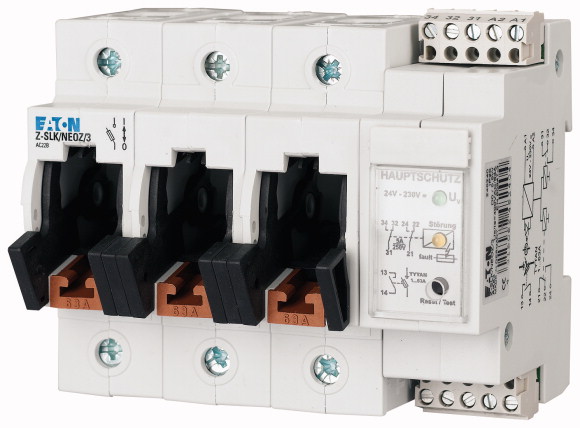

Пригоден для плавких вставок категории применения gG (gL), aM Кодировка потока посредством комплекта предохранителей пломбируемый Подача питания возможна с обеих сторон |
|||
| с контролем предохранителей, пустой | |||
Номинальное напряжение |
230 V AC 400 V AC |
||
Полюсы |
3 + HS | ||
Расчетный рабочий ток |
Ie | A | 63 |
Предохранитель |
Типоразмер | D02, D01 |
Технические характеристики
| Электрический | |||
Количество полюсов |
1P 1P+N 2P 3P 3P+N |
||
Номинальное напряжение |
Ue | В | |
Переменный ток: 1P, 2P, 3P |
Ue | В перем. тока | 400 |
DC: 1P, 2P |
В пост. тока | 1P до 110V / 2P до 220V | |
Расчетный рабочий ток |
Ie | A | 63 |
измеренный ток длительной нагрузки |
Iu | A | 63 |
Расчетный ток короткого замыкания при включении |
Icm | 50 kAeff | |
Замыкающие контакты |
5A/250В | ||
Категория переключения |
AC 22 B, DC 21 B | ||
Категория перенапряжения |
IV | ||
Номинальная устойчивость к импульсу |
Uimp | кВ | 6 |
Электрические тепловые потери на контакт при Ie
|
W | 0.5 | |
Потеря мощности |
|||
Потеря мощности на контакт с предохранителем при Ie
|
W | 7.5 | |
| Электрическая часть реле | |||
Диапазон рабочего напряжения |
В перем. тока | 24 - 240 | |
Допуск на колебание эксплуатационного напряжения |
±10% | ||
потребляемая мощность |
VA | 5 | |
Частота |
Гц | 50-60 | |
Функциональный индикатор |
Сеть: 1 LED Помеха: 1 светодиод |
||
Продолжительность включения |
% | 100 | |
задержка включения |
мс | прибл. 100 | |
Время повторной готовности |
tW | мс | прибл. 100 |
Релейные контакты |
2 переключающих контакта, 5A/250В | ||
Категория перенапряжения / степень загрязнения |
III/3 | ||
Вспомогательный контакт |
|||
Номинальная устойчивость к импульсу |
Uimp | кВ | 4 |
| Механический | |||
Монтажный размер колпачков |
мм | 45 | |
Цокольный размер корпуса |
мм | 86 | |
Монтажная ширина |
мм | 27/полюс (1,5 установочных места) + 27 | |
Вес |
g |
1P 224 2P 345 3P 450 3P+N 472 |
|
Монтаж |
Быстродействующее крепление для DIN-рейки IEC/EN 60715 | ||
Класс защиты |
|||
встроенный |
IP20 | ||
Клеммы |
Приподнятые зажимы | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 1,5 - 35 | |
Диапазон температур |
°C | -25 … +60 | |
Категория огнеопасности согласно UL94 |
V0, испытание нитью накала 960 °C | ||
Момент затяжки соединительных винтов |
Нм | макс. 4,5 | |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Стойкость к токам утечки |
CTI 600 | ||
| Механическая часть реле | |||
Клеммы |
Приподнятые зажимы | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 0,14 - 4 | |
тонкопроволочный |
мм2 | 0,14 - 2,5 | |
Момент затяжки соединительных винтов |
|||
Начальный пусковой момент |
Нм | 0,5 - 0,7 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 63 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 1.5 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
| 0 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / D0-system switch disconnector (EC000277) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Safety fuse systems / Neozed switch disconnector (ecl@ss8.1-27-14-21-10 [AKE282010]) | |||
Number of poles |
4 | ||
Construction size |
D02 | ||
Nominal rated voltage |
V | 400 | |
Nominal rated current |
A | 63 |
