Артикул:
285370
Внутрений код:
EAT-285370
Дилерский сертификат
56 кб
Техническая документация
195,1 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

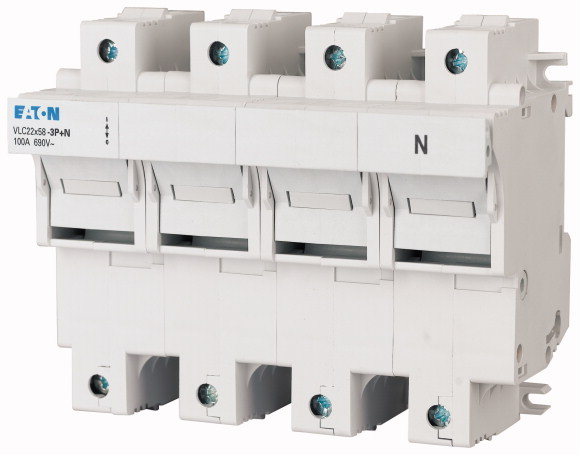

| для цилиндрических предохранителей | |||
|
до 100 A без функции мигания |
|||
Величина |
22 x 58 | ||
Полюсы |
3 + N |
Технические характеристики
| Электрический | |||
Количество полюсов |
1P 1P+N 2P 3P 3P+N |
||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Расчетный рабочий ток |
Ie | A | 100 |
Условный расчетный ток короткого замыкания |
Ie | 100 | |
Номинальная частота |
f | Гц | 50 |
категория применения |
Перем. ток 21 B | ||
Номинальная устойчивость к импульсу |
Uimp | кВ | 8 |
Предохранитель |
W | gG: 9.5, aM: 7 | |
| Механический | |||

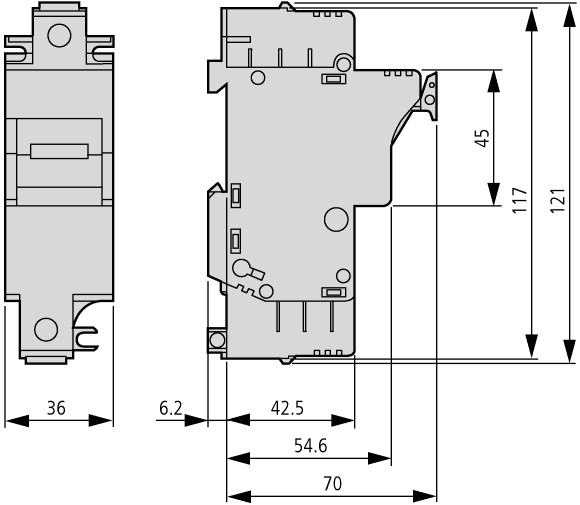

Монтажный размер колпачков |
мм | 45 | |
Цокольный размер корпуса |
мм | 121 | |
Монтажная ширина |
мм | 36/полюс | |
Вес |
g |
1P 160 1P+N 355 2P 310 3P 480 3P+N 680 |
|
Монтаж |
Быстродействующее крепление для DIN-рейки IEC/EN 60715 | ||
Класс защиты |
|||
встроенный |
IP20 | ||
Клеммы |
Приподнятые зажимы | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 4 - 50 | |
Диапазон температур |
°C | -25 … +60 | |
Момент затяжки соединительных винтов |
|||
Начальный пусковой момент |
Нм | макс. 2,5 | |
Категория перенапряжения / степень загрязнения |
-/1 | ||
Стойкость к токам утечки |
CTI 400 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 100 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 28.5 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
| 0 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Fuse switch disconnector (EC001040) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Fuse switch disconnector (ecl@ss8.1-27-37-14-01 [AKF058010]) | |||
Version as main switch |
No | ||
Version as safety switch |
Yes | ||
Max. rated operation voltage Ue AC |
V | 690 | |
Rated permanent current Iu |
A | 100 | |
Rated operation power at AC-23, 400 V |
kW | 0 | |
Conditioned rated short-circuit current Iq |
kA | 100 | |
Rated short-time withstand current lcw |
kA | 1.2 | |
Suitable for fuses |
Not applicable | ||
Number of poles |
4 | ||
With error protection |
No | ||
Type of electrical connection of main circuit |
Screw connection | ||
Suitable for ground mounting |
Yes | ||
Suitable for front mounting 4-hole |
No | ||
Suitable for busbar mounting |
No | ||
Type of control element |
Rocker lever | ||
Position control element |
Front side | ||
Motor drive optional |
No | ||
Motor drive integrated |
No | ||
Version as emergency stop installation |
No | ||
Degree of protection (IP), front side |
IP20 |
