Ассортимент |
Система 60 мм | ||
Основная функция |
Система для профильных шин | ||
Подассортимент |

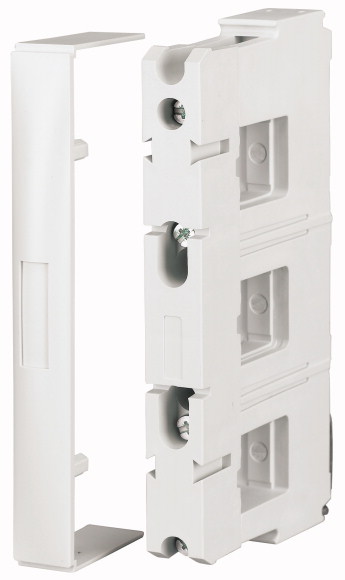

держатель шины Держатели токовой шины T-образным профилем |
||
Материал |
Термопласт, не содержит силикон и хлор без содержания галогенов |
||
без содержания галогенов |
да | ||
Самозатухающий |
согласно UL 94 | ||
Цвет |
RAL 7035 | ||
Стойкость к токам утечки |
CTI 200 | ||
Температуроустойчивость |
до 120°C | ||
Описание |
Подходит как наружный и средний держатель С внутренними отверстиями для винтов |
||
Полюсы |
3 | ||
Расчетный рабочий ток |
Ie | A | 1600 |
Применяемое для |
Двойной T-образный профиль | ||
|
указания Токовая нагрузка ?[TB_BBS_PRO__Strombelastung] |
| Общая информация | |||
Стандарты и предписания |
type-tested to VDE 0660 Part 500, IEC/EN 60439-1 | ||
Температура окружающей среды |
|||
Макс. рабочая температура |
°C | + 35 | |
Расстояние до центра шины |
мм | 60 | |
установочное положение |
вертикально, горизонтально | ||
| Контакты | |||
Номинальное напряжение |
Ue | В | 690 |
Номинальная частота |
f | Гц | 50/60 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 3000 |
Расстояние до центра шины |
мм | 60 | |
Расстояние до держателя шины |
а | мм | 500 |
Номинальная устойчивость к импульсному току |
|||
при 500 мм2
|
Ipk | кА | 72 |
with 720 mm2
|
87 | ||
Rated uninterrupted current |
With temperature deviations, DIN 43671 stipulates that a correction factor k2 must be taken into account | ||
измеренный ток длительной нагрузки |
Iu | A | |
Tu = 35 °C и Ts = 65 °C |
|||
при 500 мм2
|
Iu | A | 1003 |
при 720 мм2
|
Iu | A | 1281 |
Температура шины |
°C | ||
Busbar temperature max. |
°C | 70 | |
Short-circuit duration |
T | ms | 20 |
| Электрические данные | |||
Номинальная частота |
f | Гц | 50/60 |
Расчетный рабочий ток |
Ie | A | 1600 |
| материал | |||
Материал |
Термопласт, не содержит силикон и хлор без содержания галогенов |
||
Цвет |
RAL 7035 | ||
Характеристика огнезащиты |
Самогасящий в соответствии с UL 94 | ||
Стойкость к токам утечки |
CTI 200 | ||
Температуроустойчивость |
до 120°C | ||
| указания | |||
|
For different intervals between busbar supports see characteristic curve. |
Технические характеристики для подтверждения типа конструкции |
|||
Макс. рабочая температура |
°C | 35 |
| Product Standards | UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking | ||
| UL File No. | E300273 | ||
| UL Category Control No. | NMTR, NMTR7 | ||
| CSA File No. | 236217 | ||
| CSA Class No. | 3211-37 | ||
| North America Certification | UL listed, CSA certified | ||
| Conditions of Acceptability | Refer to approbation report | ||
| Specially designed for North America | No | ||
| Suitable for | Feeder circuits | ||
| Current Limiting Circuit-Breaker | Refer to approbation report | ||
| Max. Voltage Rating | 600 V AC | ||
| Degree of Protection | Feeder circuits |
