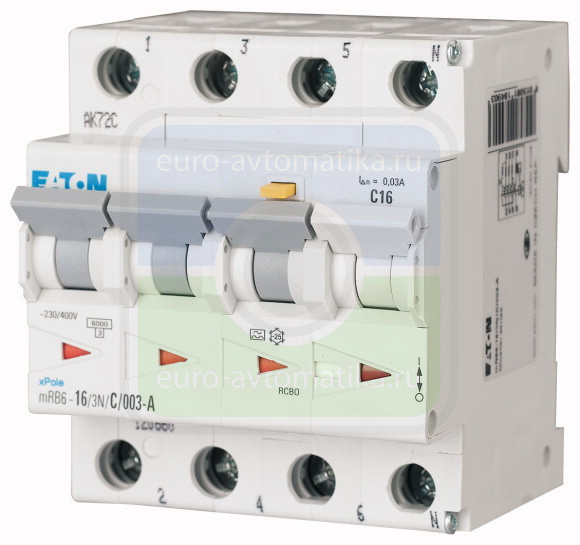

Артикул:
120660
Внутрений код:
EAT-120660
Дилерский сертификат
56 кб
Техническая документация
309,3 кб
Характеристики
Номинальный ток, А
—
16
Характеристика отключения
—
C
Количество полюсов
—
3+N
Максимальная отключающая способность, кА
—
6
Вид
—
Диф.автоматы
Номинальный ток утечки, мА
—
300
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
35 314.84 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |
Переключатели комбинированной защиты FI/LS | ||
Полюсы |
3-полюсн. + N | ||
Характеристика срабатывания |
C | ||
Применение |
Коммутационные устройства для жилых и специальных зданий | ||
Расчетный рабочий ток |
In | A | 16 |
Измерительная коммутационная способность по IEC/EN 60947-2 |
кА | 6 | |
Возможность подключения для измерения в соответствии с IEC/EN 61009 |
кА | 6 | |
Расчетный ток утечки |
I?N | A | 0,03 |
Тип |
Тип A | ||
Срабатывание |
A | без задержки | |
Ассортимент |
mRB6 | ||
Чувствительность |
чувствительный к импульсным токам | ||
Стойкость к импульсному току |
условно устойчив к импульсному току 250 A | ||
графические условные обозначения |
|
Технические характеристики
| Электрический | |||
Стандарты и предписания |
IEC/EN 61009 | ||
Срабатывание |
A | без задержки | |
Номинальное напряжение |
Ue | В перем. тока | 230/400 |
Номинальная частота |
f | Гц | 50 |
Расчетные токи утечки |
I?n | мА | 30, 100, 300 |
Расчетный ток неотключения при неисправности |
I?no | 0,5 x I ?n | |
Чувствительность |
Переменный и импульсный ток | ||
Возможность подключения для измерения |
Icn | кА | 6 |
Номинальный ток |
Ie | A | 6 - 25 |
Номинальная устойчивость к импульсу |
Uimp | кВ | 4 (1,2/50 µs) |
Характеристика |
B, C, D | ||
максимальный входной предохранитель для защиты от короткого замыкания |
A gL | 100 | |
Класс селективности |
3 | ||
срок службы |
Замыкающий контакт | ||
электрический |
Переключения | > 4000 | |
механический |
Переключения | > 20000 | |
| Механический | |||
Монтажный размер колпачков |
мм | 45 | |
Цокольный размер корпуса |
мм | 80 | |
Защита клемм |
Защита от прикосновения согласно VBG4 | ||
Монтажная ширина |
мм | 70 (4 установочное место) | |
Монтаж |
Фиксаторный ползунок с тремя положениями упрощает демонтаж из имеющейся системы | ||
Класс защиты |
|||
Выключатель |
IP20 | ||
встроенный |
IP40 | ||
Клеммы вверху и внизу |
Зажимы/приподнятые зажимы | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 1 - 25 | |
Толщина материала сборной шины |
мм | 0,8 - 2 | |
допустимый диапазон температур окружающей среды |
°C | -25 - +40 | |
Стойкость к климатическим воздействиям |
согласно IEC 68-2 (25 - 55 °C, 90 - 95 % влажность воздуха) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 16 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 10.9 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 40 | |
| 0 | |||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / Earth leakage circuit breaker (EC000905) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / MCB/RCCB combination (ecl@ss8.1-27-14-22-07 [AFZ810012]) | |||
Number of poles (total) |
4 | ||
Number of protected poles |
1 | ||
Nominal rated voltage |
V | 400 | |
Nominal rated current |
A | 16 | |
Rated fault current |
A | 0.03 | |
Leakage current type |
A | ||
Current limiting class |
3 | ||
Rated short-circuit breaking capacity EN 60898 |
kA | 6 | |
Rated short-circuit breaking capacity IEC 60947-2 |
kA | 0 | |
Frequency |
50 Hz | ||
Release characteristic |
C | ||
Concurrently switching N-neutral |
Yes | ||
Over voltage category |
3 | ||
Pollution degree |
2 | ||
Width in number of modular spacings |
4 | ||
Built-in depth |
mm | 70 | |
Suitable for flush-mounted installation |
No | ||
Degree of protection (IP) |
IP20 | ||
Surge current capacity |
kA | 0.25 | |
Voltage type |
AC | ||
Antinuisance tripping version |
No |
