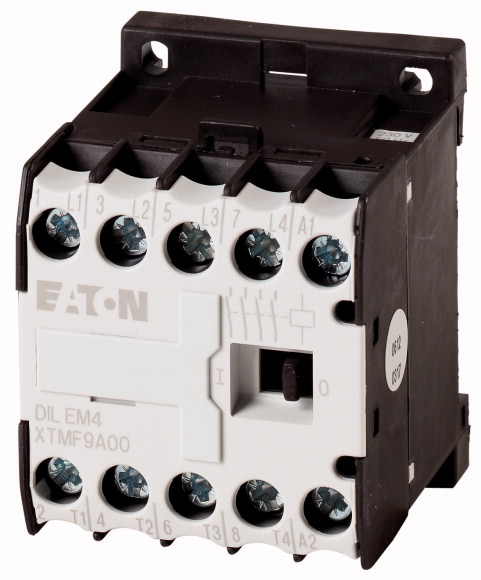

DILEM4-G(24VDC) КОНТАКТОР MOELLER / EATON (арт.012701)

Отложить

Сравнить

Артикул: 12701

Внутрений код: EAT-12701

Дилерский сертификат 56 кб

Техническая документация 801,4 кб

Предварительный просмотр в 3D

Характеристики

Количество полюсов

—

Вид

—

Контактор

Номинальный ток АС-3, 400В; А

—

Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В

—

41672

Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В

—

Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 690В

—

Все характеристики

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

7 641.01 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые контакторы
Применение			Мини-контактор для двигателей и омических нагрузок
Подассортимент			Силовые контакторы DILEM
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Техника присоединения			Винтовые клеммы
Полюсы			4-полюсн.
Расчетный рабочий ток
AC-3
380 B 400 B	I_e	A	9
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	22
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	2.2
380 B 400 B	P	кВт	4
660 B 690 B	P	кВт	4
AC-4
220 B 230 B	P	кВт	1.5
380 B 400 B	P	кВт	3
660 B 690 B	P	кВт	3
графические условные обозначения
Применяемое для			…DILEM …DILE
Управляющее напряжение			24 V DC
Род тока: перем. ток/пост. ток			Питание пост. тока

Технические характеристики

Общая информация
Стандарты и положения			IEC/EN 60947, VDE 0660, CSA, UL
Механический срок службы; катушка 50/60 Гц	Переключения	x 10⁶	999999999
Механический срок службы	Переключения	x 10⁶	20
максимальная частота коммутаций
механический		S/h	9000
электрический (силовые контакторы без реле перегрузки)	Переключения/ч		см. характеристики
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-25 - +50
в капсульном корпусе		°C	- 25 - 40
установочное положение			любое, кроме вертикального с клеммами A1/A2 снизу
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Основное устройство без вспомогательного контактного модуля
Цепи главного тока, замыкающие контакты		g	10
Основное устройство со вспомогательным контактным модулем
Цепи главного тока, замыкающие контакты		g
Замыкающие контакты		g	10
Вспомогательные блок-контакты замыкающий контакт/размыкающий контакт		g	20 / 20
Класс защиты			IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук
Вес		кг	0.206
Поперечные сечения соединения линий главного и вспомогательного тока
Винтовые клеммы
одножильный		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 1,5) 2 x (0,75 - 1,5)
одно- или многожильные		AWG	18 - 14
Длина зачистки		мм	8
Соединительный винт			M3,5
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	0.8 x 5.5 1 x 6
макс. начальный пусковой момент		Нм	1.2
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	6000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	690
Номинальное напряжение	U_e	В перем. тока	690
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	300
между контактами		В перем. тока	300
Включающая способность (cos ? по IEC/EN 60947)		A	90
Отключающая способность
220 B 230 B		A	90
380 B 400 B		A	90
500 В		A	64
660 B 690 B		A	42
защита от короткого замыкания, макс. предохранитель
Тип координации 2	gL/gG	A	10
Тип координации 1	gL/gG	A	20
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	22
при 50 °C	I_th=I_e	A	20
при 55 °C	I_th=I_e	A	19
в капсульном корпусе	I_th	A	16
Примечание			При максимально допустимой температуре окружающей среды.
обычный термический ток, 1-полюсный
Примечание			При максимально допустимой температуре окружающей среды.
разомкнут	I_th	A	60
в капсульном корпусе	I_th	A	50
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
Примечание			При максимально допустимой температуре окружающей среды.
220 B 230 B	I_e	A	9
240 В	I_e	A	9
380 B 400 B	I_e	A	9
415 В	I_e	A	9
440 В	I_e	A	9
500 В	I_e	A	6.4
660 B 690 B	I_e	A	4.8
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	2.2
240 В	P	кВт	2.5
380 B 400 B	P	кВт	4
415 В	P	кВт	4.3
440 В	P	кВт	4.6
500 В	P	кВт	4
660 B 690 B	P	кВт	4
AC-4
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
Примечание			При максимально допустимой температуре окружающей среды.
220 B 230 B	I_e	A	6.6
240 В	I_e	A	6.6
380 B 400 B	I_e	A	6.6
415 В	I_e	A	6.6
440 В	I_e	A	6.6
500 В	I_e	A	5
660 B 690 B	I_e	A	3.4
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	1.5
240 В	P	кВт	1.8
380 B 400 B	P	кВт	3
415 В	P	кВт	3.1
440 В	P	кВт	3.3
500 В	P	кВт	3
660 B 690 B	P	кВт	3
постоянное напряжение
Расчетный рабочий ток открытый
DC-1
12 В	I_e	A	20
24 В	I_e	A	20
60 В	I_e	A	20
110 В	I_e	A	20
220 В	I_e	A	20
Электрические тепловые потери (3- или 4-полюсный)
bei I_th, 50 °C		W	5.9
Механические приводы
Безопасность по напряжению
Управляется постоянным током DC
Напряжение натяжения			0.85 1.1
потребляемая мощность
Питание пост. тока
Потребляемая мощность при затягивании = удержании		VA/W	2.3
Примечание			Чистое постоянное напряжение или трёхфазная мостовая схема
Продолжительность включения		% продолжительность включения	100
Время переключения при 100 % U_c
Замыкающие контакты		мс
Задержка замыкания		мс
Задержка замыкания мин.		мс	26
Задержка замыкания макс.		мс	35
Время открытия		мс
Время открытия мин.		мс	15
Время открытия макс.		мс	25
Задержка замыкания со вспомогательным контактом верхней установки		мс	макс. 70
Реверсивные контакторы
Время переключения при 110 % U_c
Время переключения мин		мс	40
Время переключения макс.		мс	50
Время дугового разряда при 690 В перем. тока		мс	макс. 12
Вспомогательный контакт
Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта			да
Номинальная устойчивость к импульсу	U_imp	В перем. тока	6000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	690
Номинальное напряжение	U_e	В перем. тока	600
Безопасное разъединение согласно EN 61140
между катушкой и вспомогательными контактами		В перем. тока	300
Между вспомогательными контактами		В перем. тока	300
Расчетный рабочий ток
AC-15
220 B 240 B	I_e	A	6
380 B 415 B	I_e	A	3
500 В	I_e	A	1.5
DC Л/П 15 мс
Контакты в серии:		A
1	24 В	A	2.5
2	60 В	A	2.5
3	100 В	A	1.5
3	220 В	A	0.5
Обычный термический ток	I_th	A	10
Надёжность контакта	Частота отказов	?	<10^-8, < один отказ на 100 млн. соединений (при U_e = 24 В пост. тока, U_min = 17 В, I_min = 5,4 мА)
Срок службы компонента при U_e = 240 В
AC-15	Переключения	x 10⁶	0.2
Пост. ток (DC)
L/R = 50 мс: 2 контакта в серии при I_e = 0,5 A	Переключения	x 10⁶	0.15
Примечание			Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Стойкость к коротким замыканиям без сваривания
устройство защиты от максимальных перегрузок
только защита от короткого замыкания			PKZM0-4
защита от короткого замыкания, макс. предохранитель
500 В		A gG/gL	6
500 В		A безынерционный	10
Электрические тепловые потери при нагрузке с I_th на контакт		W	1.1
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	2
230 В 240 В		л.с.	3
460 В 480 В		л.с.	5
575 В 600 В		л.с.	5
однофазный
115 В 120 В		л.с.	0.5
230 В 240 В		л.с.	1.5
Общее применение		A	15
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	5
Макс. предохранитель		A	45

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	22
Потеря мощности на полюс, в зависимости от тока	P_vid	W	1.79
Потеря мощности оборудования, в зависимости от тока	P_vid	W	7.17
Статическая потеря мощности, не зависит от тока	P_vs	W	2.3
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	50
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	0 - 0
Rated control supply voltage Us at AC 60HZ	V	0 - 0
Rated control supply voltage Us at DC	V	24 - 24
Voltage type for actuating		DC

Документы

Техническая документация 801,4 кб

Дилерский сертификат 56 кб

Количество полюсов

Вид

Контактор

Номинальный ток АС-3, 400В; А

Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В

41672

Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В

Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 690В

Тип управляющего напряжения

24V DC

Вид зажимов

Винтовые

Условный термический ток при открытом монтаже, А

Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 230В

41760

Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 400В

Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 690В

Условный термический ток при закрытом монтаже, А

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

Все товары категории

Все товары бренда EATON

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос
